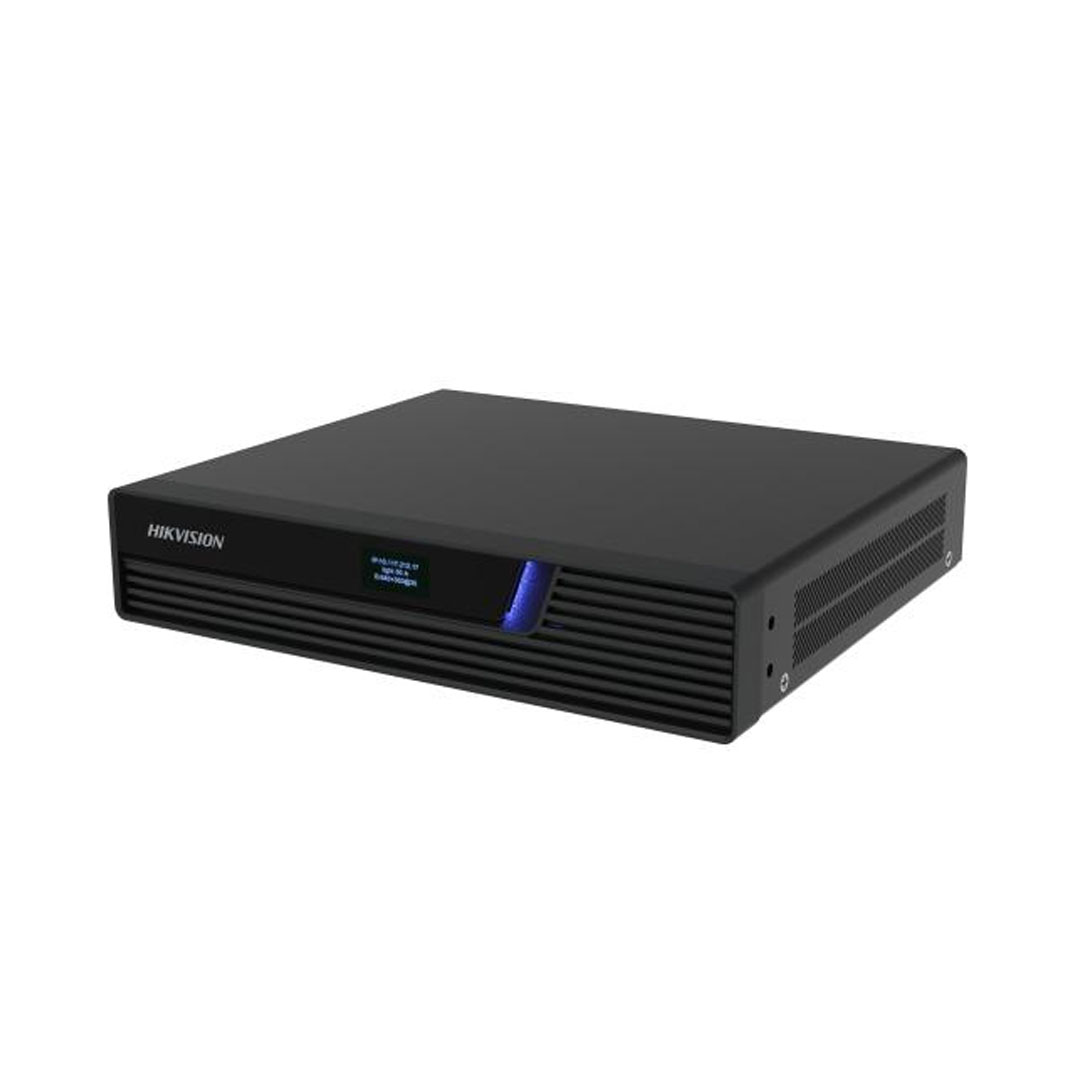

Node đầu ra HDMI phân tán Hikvision DS-C80N-01HO cho video wall

DS-C80N-01HO – Node đầu ra HDMI cho video wall phân tán chuyên nghiệp

DS-C80N-01HO là node đầu ra HDMI thuộc hệ thống video wall phân tán Hikvision C80, được phát triển cho các trung tâm điều hành, phòng giám sát, trung tâm an ninh và hệ thống hiển thị chuyên nghiệp cần truyền tín hiệu qua mạng, quản lý nhiều nguồn và mở rộng linh hoạt. Thay vì phụ thuộc hoàn toàn vào một bộ xử lý tập trung, kiến trúc phân tán cho phép các node đầu vào và đầu ra kết nối thông qua hạ tầng IP để xây dựng hệ thống theo nhu cầu thực tế.

Model DS-C80N-01HO sử dụng đầu ra HDMI 1.4 với độ phân giải tối đa 1080p, đồng thời hỗ trợ kết nối mạng Gigabit Ethernet và SFP quang. Thiết bị có thể nhận các nguồn được phân phối trong hệ thống, giải mã camera IP hoặc NVR và đưa hình ảnh tới LCD, DLP hoặc màn hình LED có độ phân giải phù hợp.

Điểm mạnh của sản phẩm không chỉ nằm ở khả năng xuất HDMI. Khi hoạt động trong nền tảng video wall phân tán, node còn tham gia vào hệ thống hỗ trợ windowing, ghép hình, scene, plan, background, phụ đề, quản lý nhiều video wall, đồng bộ khung hình và giám sát thiết bị từ xa. Đây là những chức năng đặc biệt hữu ích cho command center cần vận hành liên tục và thường xuyên thay đổi bố cục hiển thị.

Những điểm nổi bật của DS-C80N-01HO

Kiến trúc phân tán giúp mở rộng hệ thống linh hoạt

DS-C80N-01HO được sử dụng như một output node trong kiến trúc video wall phân tán gồm các node đầu vào và node đầu ra. Các thành phần được liên kết thông qua mạng, giúp nguồn tín hiệu và màn hình không nhất thiết phải nằm gần nhau như trong hệ thống truyền HDMI point-to-point truyền thống.

Đây là lợi thế rõ rệt với trung tâm điều hành có nhiều phòng, nhiều tầng hoặc nhiều khu vực nguồn tín hiệu. Khi cần mở rộng thêm màn hình hoặc thêm vị trí đầu ra, kiến trúc theo node giúp đơn vị thiết kế có thể bổ sung thiết bị theo quy mô hệ thống thay vì phải thay toàn bộ nền tảng xử lý.

Giảm phụ thuộc vào một bộ xử lý trung tâm duy nhất

Hệ thống C80 sử dụng kiến trúc phi tập trung, trong đó các node có khả năng hoạt động độc lập. Thiết kế này giúp hạn chế việc toàn bộ hệ thống phụ thuộc vào một server trung tâm duy nhất.

Đối với các ứng dụng như trung tâm giám sát an ninh, phòng điều hành giao thông hoặc phòng kiểm soát sản xuất, kiến trúc giảm điểm lỗi tập trung là yếu tố đáng cân nhắc vì sự cố của một node riêng lẻ không đồng nghĩa tất cả màn hình trong hệ thống phải dừng hoạt động.

Xử lý DSP và FPGA cân bằng chất lượng với băng thông

Giải pháp phân tán sử dụng hai nền tảng xử lý DSP và FPGA, đồng thời hỗ trợ cơ chế nén sâu và nén nhẹ cho tín hiệu.

Trong hạ tầng mạng có chất lượng tốt, chế độ nén nhẹ có thể ưu tiên chất lượng hình ảnh. Khi điều kiện mạng hạn chế hơn, cơ chế nén sâu tạo thêm lựa chọn để tối ưu quá trình truyền và xử lý tín hiệu.

Đây là điểm quan trọng khi triển khai AV over IP vì hiệu quả của hệ thống không chỉ phụ thuộc vào node mà còn liên quan trực tiếp đến switch, băng thông, kiến trúc mạng và số lượng luồng video hoạt động đồng thời.

Đầu ra HDMI 1080p phù hợp nhiều video wall phổ biến

DS-C80N-01HO được trang bị một cổng đầu ra HDMI 1.4 và hướng đến hệ thống đầu ra 2K/1080p. Model này phù hợp khi màn hình đầu cuối không yêu cầu đầu ra 4K từ từng node.

Đối với phòng giám sát sử dụng màn hình LCD Full HD, DLP hoặc màn hình LED có độ phân giải nằm trong phạm vi tải, cấu hình 1080p có thể đáp ứng tốt nhu cầu hiển thị camera, dashboard, bản đồ, giao diện điều hành và nhiều loại nội dung doanh nghiệp.

Phân biệt DS-C80N-01HO và phiên bản 4K

Khi lựa chọn thiết bị cần phân biệt rõ DS-C80N-01HO với DS-C80N-01HO/4K. DS-C80N-01HO là phiên bản đầu ra HDMI 1.4 với độ phân giải tối đa 1080p, trong khi model có hậu tố /4K được thiết kế cho nhu cầu đầu ra 4K.

Nếu video wall sử dụng màn hình Full HD hoặc mỗi output node chỉ cần xử lý độ phân giải trong phạm vi 2K, DS-C80N-01HO là model phù hợp để cân nhắc. Nếu từng node phải xuất trực tiếp 4K@60Hz, cần chuyển sang phiên bản 4K tương ứng.

Hỗ trợ màn hình LED với độ phân giải tùy chỉnh

Không giống LCD thường sử dụng các chuẩn cố định như 1920 × 1080, độ phân giải vật lý của màn hình LED phụ thuộc vào pixel pitch, số lượng module và cách bố trí cabinet.

DS-C80N-01HO hỗ trợ đầu ra cho màn hình LED với chiều rộng tùy chỉnh trong phạm vi từ 288 đến 3840 pixel và chiều cao từ 288 đến 2160 pixel, với tổng tải tối đa khoảng 2,6 triệu pixel.

Nhờ đó, node có thể được cân nhắc cho màn hình LED siêu rộng hoặc những màn hình không theo tỷ lệ 16:9, miễn là độ phân giải cuối cùng nằm trong giới hạn hỗ trợ.

Tính pixel thay vì chỉ tính kích thước màn hình

Khi thiết kế hệ thống LED với DS-C80N-01HO, không nên chỉ dựa vào kích thước màn hình tính theo mét vuông. Hai màn hình có cùng diện tích nhưng sử dụng pixel pitch khác nhau có thể tạo ra tổng độ phân giải rất khác nhau.

Kỹ thuật viên nên xác định chính xác số pixel ngang, pixel dọc và tổng số pixel trước khi lựa chọn output node. Cách tính này giúp tránh trường hợp màn hình đã hoàn thiện nhưng độ phân giải vượt khả năng đầu ra của thiết bị.

YUV 4:4:4 duy trì độ rõ của chữ và đồ họa

Hệ thống hỗ trợ xử lý hình ảnh theo YUV 4:4:4, giúp duy trì đầy đủ thông tin màu trong chuỗi truyền dẫn tương thích.

Đặc tính 4:4:4 đặc biệt có giá trị với command center vì nội dung trên video wall không chỉ là video. Người vận hành còn thường xuyên quan sát bảng dữ liệu, chữ nhỏ, biểu đồ, bản đồ GIS, sơ đồ kỹ thuật và giao diện phần mềm.

Việc giữ thông tin màu đầy đủ giúp các đường biên, ký tự và chi tiết đồ họa rõ ràng hơn so với các phương pháp giảm mẫu màu mạnh.

Đồng bộ khung hình giúp video wall hiển thị liền mạch

Khi cùng một nội dung được mở rộng qua nhiều màn hình, sự lệch thời gian giữa các cổng đầu ra có thể gây hiện tượng xé hình hoặc chuyển động không đồng nhất tại đường ghép.

Hệ thống sử dụng công nghệ đồng bộ khung hình nhằm giữ các đầu ra hoạt động đồng bộ. Trong những cấu hình ghép hình tương thích, độ lệch giữa hình ảnh được kiểm soát ở mức rất thấp, giúp nội dung chuyển động được trình bày liền mạch hơn.

Đây là yếu tố đặc biệt quan trọng với video wall lớn tại trung tâm điều hành, nơi một camera hoặc bản đồ có thể được phóng qua nhiều màn hình cùng lúc.

Cổng mạng Gigabit cho AV over IP

DS-C80N-01HO được trang bị cổng Ethernet Gigabit để kết nối vào hạ tầng mạng của hệ thống phân tán.

Việc truyền tín hiệu thông qua IP giúp giảm giới hạn khoảng cách của kết nối HDMI trực tiếp và tạo khả năng phân phối nguồn linh hoạt hơn. Nguồn tại một khu vực có thể được đưa đến output node ở một khu vực khác thông qua kiến trúc mạng được thiết kế phù hợp.

Cổng SFP cho đường truyền quang

Bên cạnh Ethernet, thiết bị còn cung cấp một cổng SFP Gigabit. Điều này tạo thêm lựa chọn khi cần triển khai tuyến truyền quang giữa các khu vực có khoảng cách lớn hoặc môi trường không thuận tiện cho cáp đồng.

Đường quang đặc biệt hữu ích trong khuôn viên lớn, nhà máy, sân bay, trung tâm giao thông hoặc hệ thống liên kết nhiều tầng và nhiều tòa nhà.

Hot backup giữa đường quang và đường mạng điện

Node hỗ trợ phương án hot backup giữa cổng quang và cổng mạng điện. Khi dự án có yêu cầu cao về độ sẵn sàng, chức năng này có thể được sử dụng như một phần của kiến trúc dự phòng đường truyền.

Tuy nhiên, một hệ thống dự phòng hoàn chỉnh cần được thiết kế đồng bộ từ switch, nguồn cấp, tuyến cáp đến các node liên quan. Việc riêng output node hỗ trợ backup không đồng nghĩa toàn bộ hệ thống đã có khả năng dự phòng.

Hỗ trợ PoE theo chuẩn IEEE 802.3at

DS-C80N-01HO hỗ trợ PoE theo IEEE 802.3at bên cạnh phương thức cấp điện AC. Đây là lợi thế khi node được bố trí gần màn hình nhưng vị trí lắp đặt hạn chế ổ cắm hoặc khó triển khai thêm một tuyến nguồn riêng.

PoE cũng giúp giảm số lượng dây tại vị trí lắp. Với hệ thống sử dụng nhiều node, việc giảm các đường nguồn riêng có thể giúp khu vực phía sau màn hình hoặc tủ thiết bị gọn hơn.

Khi sử dụng PoE, cần kiểm tra switch có hỗ trợ đúng chuẩn, ngân sách công suất PoE và tổng số node được cấp nguồn để bảo đảm hệ thống hoạt động ổn định.

Giải mã trực tiếp camera IP và NVR

Một trong những lợi thế đáng chú ý của DS-C80N-01HO trong ứng dụng command center là khả năng xử lý nguồn tín hiệu mạng như camera IP và NVR.

Thay vì bắt buộc chuyển từng camera thành HDMI trước khi đưa lên video wall, hệ thống có thể truy cập trực tiếp các luồng video mạng tương thích. Điều này giúp kiến trúc giám sát gọn hơn và phù hợp với các hệ thống camera IP quy mô lớn.

Giải mã tối đa 16 kênh 1080p

Một output node có thể hỗ trợ khả năng giải mã tương ứng với nhiều cấu hình nguồn, bao gồm:

• Tối đa 16 kênh 1080p.
• Tối đa 8 kênh 4 MP.
• Tối đa 4 kênh 8 MP.
• Tối đa 2 kênh 16 MP.
• Tối đa 1 kênh 32 MP.

Khả năng này giúp DS-C80N-01HO phù hợp với màn hình giám sát cần chia nhiều camera trên một đầu ra hoặc hiển thị một số nguồn camera có độ phân giải cao.

Hỗ trợ H.264, H.265 và Smart codec

Thiết bị hỗ trợ các chuẩn giải mã phổ biến như H.264, H.265, Smart 264 và Smart 265 trong cấu hình tương thích.

Sự hỗ trợ nhiều codec giúp node có khả năng làm việc với nhiều cấu hình camera và NVR khác nhau. Tuy nhiên, với thiết bị bên thứ ba, kỹ thuật viên vẫn nên kiểm tra codec, bitrate, độ phân giải và khả năng tương thích thực tế trước khi triển khai.

Hỗ trợ ONVIF trong hệ thống

Nền tảng hỗ trợ ONVIF để truy cập các thiết bị mạng tương thích. Điều này hữu ích khi dự án có nhu cầu tích hợp camera hoặc thiết bị IP vào hệ thống video wall.

Trong triển khai thực tế, khả năng tương thích nên được xác nhận dựa trên model thiết bị, profile ONVIF, codec và chức năng cần sử dụng thay vì chỉ dựa trên việc hai thiết bị cùng công bố hỗ trợ ONVIF.

Quản lý đa cửa sổ trên video wall

Video wall chuyên nghiệp thường không chỉ hiển thị một nguồn duy nhất. Người vận hành cần mở camera, dashboard, bản đồ và các nguồn thông tin khác trên cùng khu vực hiển thị.

Trong hệ thống C80, DS-C80N-01HO tham gia nền tảng hỗ trợ mở cửa sổ, floating window và window splicing. Cấu hình model cho phép tổ chức nhiều lớp tín hiệu, bao gồm nguồn local, nguồn mạng và cửa sổ cảnh báo.

Chia màn hình theo bố cục 1, 4, 9 hoặc 16 cửa sổ

Hệ thống hỗ trợ các chế độ chia cửa sổ 1/4/9/16, phù hợp với nhiều tình huống giám sát.

Ví dụ, một màn hình có thể hiển thị một camera toàn màn hình khi xảy ra sự kiện, sau đó chuyển sang bố cục 16 camera khi quay lại chế độ giám sát thông thường.

Floating window giúp ưu tiên nguồn quan trọng

Floating window cho phép một nguồn được đặt trên bố cục hiện tại thay vì phải thay toàn bộ nội dung phía sau.

Trong trung tâm an ninh, chức năng này có thể được sử dụng để đưa camera cảnh báo lên vị trí nổi bật trong khi vẫn duy trì các nguồn giám sát khác trên video wall.

Window splicing cho nội dung trải rộng nhiều màn hình

Một nguồn có thể được mở rộng qua nhiều khu vực hiển thị để tạo hình ảnh lớn. Khi kết hợp với đồng bộ khung hình, chức năng splicing giúp nội dung chuyển động duy trì tính liên tục tốt hơn qua các màn hình ghép.

Quản lý nhiều video wall trong cùng hệ thống

Hệ thống hỗ trợ quản lý mặc định tới 32 video wall. Đây là lợi thế với trung tâm vận hành có nhiều phòng hoặc nhiều khu vực hiển thị.

Ví dụ, một trung tâm có thể triển khai video wall riêng cho camera an ninh, video wall cho dữ liệu vận hành và một hệ thống khác cho điều hành sự cố nhưng vẫn quản lý trong cùng nền tảng.

Với những dự án vượt giới hạn tiêu chuẩn, cần thực hiện đánh giá cấu hình riêng trước khi triển khai.

Lưu đến 1024 scene cho nhiều tình huống vận hành

Nền tảng hỗ trợ tối đa 1024 scene, cho phép lưu số lượng lớn bố cục màn hình.

Mỗi scene có thể được chuẩn bị cho một tình huống cụ thể như giám sát thông thường, cảnh báo, họp điều hành, xử lý sự cố hoặc trình chiếu dữ liệu.

Thay vì phải kéo lại từng cửa sổ khi chuyển nhiệm vụ, người vận hành có thể gọi scene đã lưu để nhanh chóng đưa video wall về bố cục cần thiết.

Chuyển scene hạn chế màn hình đen hoặc xanh

Khả năng chuyển đổi scene được thiết kế để quá trình thay bố cục diễn ra liền mạch hơn, hạn chế việc xuất hiện màn hình đen hoặc xanh trong thời gian chuyển nguồn.

Đây là chi tiết quan trọng với command center vì màn hình cần duy trì thông tin liên tục ngay cả khi người vận hành chuyển kịch bản.

256 plan hỗ trợ lập lịch hiển thị tự động

Bên cạnh scene, hệ thống hỗ trợ tới 256 plan để xây dựng các kịch bản chuyển đổi tự động.

Plan phù hợp với những tác vụ có tính lặp lại. Ví dụ, hệ thống có thể sử dụng một bố cục vào giờ hành chính, một bố cục khác vào ban đêm hoặc tự động chuyển qua các scene theo lịch trình vận hành.

Việc tự động hóa giúp giảm thao tác thủ công và tạo quy trình hiển thị nhất quán hơn cho trung tâm điều hành.

Background độ phân giải cao cho giao diện command center

Nền tảng hỗ trợ nhiều hình nền với độ phân giải cao. Background có thể được sử dụng để tạo giao diện tổng thể cho video wall trước khi đặt các cửa sổ tín hiệu lên trên.

Ứng dụng thường gặp là bản đồ khu vực, sơ đồ nhà máy, sơ đồ giao thông hoặc hình ảnh nhận diện của trung tâm điều hành.

Việc sử dụng background hợp lý giúp video wall không chỉ là tập hợp các cửa sổ camera mà trở thành một giao diện trực quan phục vụ hoạt động điều hành.

Hỗ trợ phụ đề và thông tin cảnh báo

Hệ thống cho phép hiển thị phụ đề trên video wall với khả năng tùy chỉnh các yếu tố như font chữ, màu sắc, kích thước, hướng hiển thị và tốc độ cuộn theo cấu hình được hỗ trợ.

Phụ đề có thể được sử dụng để đưa cảnh báo, thông báo vận hành, thông tin sự kiện hoặc thời gian trực tiếp lên video wall.

Đối với trung tâm giám sát, việc kết hợp hình ảnh camera với thông tin dạng chữ giúp người vận hành nắm bắt tình trạng nhanh hơn.

Âm thanh 24 bit 48 kHz cho hệ thống AV

DS-C80N-01HO có giao diện audio 3.5 mm và hoạt động trong nền tảng hỗ trợ xử lý âm thanh 24 bit, 48 kHz.

Hệ thống cho phép quản lý âm thanh và hình ảnh linh hoạt theo kiến trúc triển khai, phù hợp với các ứng dụng video wall cần đồng thời đưa hình ảnh lên màn hình và chuyển audio đến amplifier, mixer hoặc hệ thống loa riêng.

Điều khiển PTZ trong trung tâm giám sát

Nền tảng hỗ trợ điều khiển PTZ đối với camera tương thích, cho phép người vận hành thực hiện các thao tác như xoay camera và zoom ngay trong quy trình giám sát.

Tính năng này đặc biệt hữu ích khi DS-C80N-01HO được sử dụng trong command center an ninh, giao thông, nhà máy hoặc khu vực cần theo dõi sự kiện theo thời gian thực.

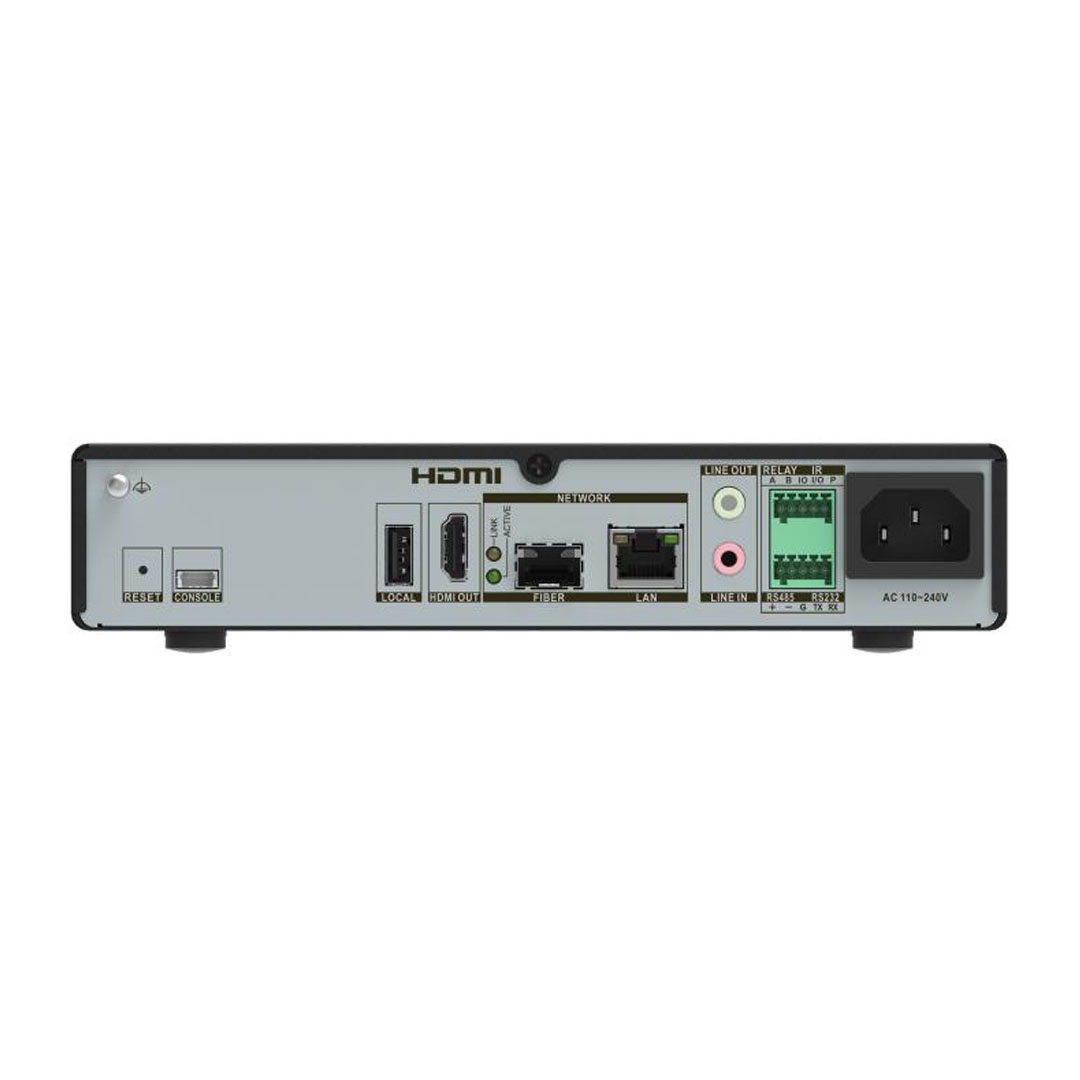

Tích hợp RS-232, RS-485, relay và điều khiển trung tâm

Node cung cấp nhiều giao diện phục vụ tích hợp hệ thống như RS-232, RS-485, IO/IR và relay theo cấu hình tương ứng.

Những giao diện này giúp thiết bị phù hợp với các dự án AV tích hợp, nơi video wall cần phối hợp với hệ thống điều khiển trung tâm thay vì hoạt động độc lập.

Trong command center hoặc phòng họp cao cấp, central control có thể được sử dụng để kết hợp việc thay đổi bố cục video wall với các thiết bị khác như màn hình, đèn, rèm hoặc thiết bị hồng ngoại tương thích.

Cấu hình và sao lưu tham số từ xa

Kỹ thuật viên có thể lấy, cấu hình, nhập hoặc xuất tham số theo chức năng quản lý của hệ thống. Đây là lợi thế khi một dự án triển khai số lượng node lớn.

Việc lưu cấu hình cũng giúp quá trình bảo trì, thay thiết bị hoặc khôi phục hệ thống có quy trình rõ ràng hơn.

Kiểm tra trạng thái và log hệ thống

Nền tảng hỗ trợ theo dõi trạng thái hoạt động và nhật ký hệ thống từ xa.

Log đặc biệt hữu ích khi cần tìm nguyên nhân các lỗi xảy ra không liên tục hoặc liên quan đến mạng, tín hiệu hay trạng thái của node.

Restart và nâng cấp từ xa

Một số thao tác bảo trì như khởi động lại thiết bị, khôi phục cấu hình hoặc nâng cấp có thể được thực hiện từ giao diện quản lý tương ứng.

Với hệ thống có hàng chục node, khả năng quản trị từ xa giúp giảm đáng kể khối lượng thao tác trực tiếp tại phòng máy hoặc phía sau màn hình.

Cảnh báo lỗi hỗ trợ bảo trì chủ động

DS-C80N-01HO hoạt động trong hệ thống có khả năng giám sát nhiều trạng thái bất thường như:

• Mất hoặc bất thường kết nối mạng.
• Xung đột địa chỉ IP.
• Truy cập không hợp lệ.
• Nhiệt độ vượt ngưỡng.
• Bất thường quạt.
• Lỗi hoặc bất thường tín hiệu.
• Các trạng thái thiết bị cần kiểm tra.

Đối với command center hoạt động liên tục, khả năng cảnh báo giúp đội ngũ kỹ thuật chủ động phát hiện vấn đề thay vì chỉ xử lý sau khi người vận hành nhận thấy hình ảnh bị gián đoạn.

Màn hình OLED giúp kiểm tra thiết bị tại chỗ

Mỗi node được tích hợp màn hình OLED ma trận điểm 128 × 64 để hiển thị thông tin cấu hình và trạng thái.

Trong phòng máy có nhiều thiết bị, OLED giúp kỹ thuật viên nhận diện và kiểm tra trạng thái cơ bản ngay tại node mà không cần mở phần mềm quản lý cho từng thao tác.

Thiết kế half-width tiết kiệm không gian rack

DS-C80N-01HO sử dụng thiết kế half-width với kích thước gọn. Hai node có thể được bố trí theo chiều rộng tương đương một thiết bị rack tiêu chuẩn theo giải pháp lắp phù hợp.

Đây là ưu điểm rõ rệt với hệ thống phân tán cần sử dụng nhiều input node và output node. Mật độ thiết bị trong tủ rack có thể được tối ưu hơn trong khi vẫn duy trì cách lắp đặt chuyên nghiệp.

Thiết bị cũng hỗ trợ nhiều phương án bố trí như lắp rack, bố trí phẳng hoặc giải pháp lắp khác tương ứng với phụ kiện và yêu cầu dự án.

Ứng dụng thực tế của DS-C80N-01HO

Với kiến trúc phân tán, kết nối Ethernet/SFP, giải mã camera mạng và khả năng quản lý video wall, DS-C80N-01HO phù hợp để cân nhắc cho nhiều hệ thống:

• Trung tâm điều hành và command center.
• Trung tâm giám sát an ninh.
• Phòng điều khiển nhà máy.
• Trung tâm quản lý giao thông.
• Trung tâm vận hành năng lượng.
• Video wall tại doanh nghiệp và cơ quan.
• Hệ thống màn hình ghép LCD.
• Hệ thống DLP video wall.
• Màn hình LED pixel pitch nhỏ có độ phân giải phù hợp.
• Phòng giám sát tại sân bay và nhà ga.
• Hệ thống cần đưa camera IP hoặc NVR trực tiếp lên video wall.
• Dự án có nguồn tín hiệu và màn hình nằm ở nhiều khu vực khác nhau.
• Hệ thống cần khả năng mở rộng số lượng node trong tương lai.

Vì sao nên lựa chọn DS-C80N-01HO?

DS-C80N-01HO không đơn thuần là một bộ chuyển đổi tín hiệu mạng sang HDMI. Thiết bị được thiết kế như một phần của nền tảng video wall phân tán có khả năng xử lý và quản lý nhiều nguồn tín hiệu.

Kiến trúc theo node phù hợp với những công trình có khoảng cách truyền dẫn lớn hoặc cần mở rộng dần số lượng nguồn và màn hình. Ethernet Gigabit và SFP tạo nhiều lựa chọn triển khai hạ tầng, trong khi PoE giúp giảm yêu cầu về đường nguồn tại một số vị trí lắp đặt.

Với ứng dụng an ninh, khả năng giải mã camera IP và NVR là lợi thế quan trọng. Người vận hành có thể tổ chức nhiều camera trên video wall mà không phải chuyển toàn bộ nguồn mạng thành HDMI trước khi đưa vào hệ thống.

Scene, plan, windowing, splicing, background và hệ thống quản lý nhiều video wall tiếp tục giúp sản phẩm phù hợp với command center có quy trình vận hành phức tạp.

Bên cạnh đó, khả năng giám sát trạng thái, cảnh báo lỗi, quản lý từ xa và các giao diện điều khiển cung cấp thêm công cụ cho đội ngũ kỹ thuật trong quá trình bảo trì hệ thống lâu dài.

Ai nên lựa chọn DS-C80N-01HO?

Sản phẩm đáng cân nhắc nếu dự án có các yêu cầu như:

• Cần output node HDMI 1080p cho hệ thống video wall phân tán.
• Cần truyền tín hiệu hình ảnh thông qua mạng IP.
• Nguồn tín hiệu và màn hình nằm cách xa nhau.
• Cần lựa chọn giữa Ethernet và đường quang SFP.
• Cần khả năng xây dựng đường truyền dự phòng.
• Cần cấp nguồn PoE cho output node.
• Cần giải mã camera IP hoặc nguồn từ NVR.
• Cần mở nhiều cửa sổ trên video wall.
• Cần sử dụng LCD, DLP hoặc LED có độ phân giải phù hợp.
• Cần quản lý nhiều video wall trong cùng nền tảng.
• Cần scene và plan cho nhiều kịch bản vận hành.
• Cần tích hợp camera PTZ.
• Cần RS-232, RS-485 hoặc hệ thống điều khiển trung tâm.
• Cần giám sát và bảo trì thiết bị từ xa.
• Cần kiến trúc dễ mở rộng trong tương lai.

Lưu ý khi lựa chọn và triển khai DS-C80N-01HO

Xác định đúng nhu cầu 1080p hay 4K

Đây là bước quan trọng nhất khi lựa chọn DS-C80N-01HO. Model này hướng đến đầu ra HDMI 1.4 1080p. Nếu từng màn hình hoặc output node bắt buộc phải nhận 4K, cần xem xét phiên bản DS-C80N-01HO/4K.

Việc xác định đúng ngay từ đầu giúp tránh tình trạng phải thay node sau khi hệ thống đã triển khai.

Thiết kế đầy đủ input node và output node

DS-C80N-01HO là output node và cần hoạt động trong kiến trúc video wall phân tán phù hợp. Vì vậy, trước khi đặt hàng cần xác định số nguồn, số màn hình, số input node, số output node và cách phân phối tín hiệu.

Tính toán băng thông mạng

Khả năng hoạt động của hệ thống AV over IP phụ thuộc mạnh vào hạ tầng mạng. Switch cần được lựa chọn dựa trên số lượng luồng, độ phân giải, bitrate, phương thức nén và mô hình unicast hoặc multicast.

Không nên sử dụng switch chỉ dựa trên số lượng cổng mà bỏ qua khả năng switching, multicast và tổng băng thông của toàn hệ thống.

Kiểm tra độ phân giải màn hình LED

Nếu đầu ra được kết nối tới LED controller hoặc màn hình LED theo cấu hình tương ứng, cần xác định chính xác số pixel ngang và dọc.

Tổng độ phân giải của DS-C80N-01HO cho ứng dụng LED phải nằm trong phạm vi thiết bị hỗ trợ. Nếu vượt giới hạn, cần sử dụng cấu hình node khác hoặc phiên bản 4K phù hợp hơn.

Kiểm tra camera và NVR trước khi triển khai

Nếu nguồn là camera mạng, cần kiểm tra codec, độ phân giải, bitrate, số luồng và khả năng tương thích của camera/NVR.

Khả năng giải mã của node thay đổi theo độ phân giải nguồn. Càng sử dụng camera độ phân giải cao, số lượng luồng có thể giải mã đồng thời càng giảm.

Thiết kế dự phòng ngay từ giai đoạn đầu

Nếu hệ thống phục vụ vận hành quan trọng, nên thiết kế cả mạng, nguồn và tuyến truyền dẫn dự phòng ngay từ đầu.

Khả năng hot backup của node chỉ phát huy đầy đủ khi switch, tuyến cáp và các thành phần liên quan cũng được thiết kế tương ứng.

DS-C80N-01HO phù hợp hơn bộ HDMI extender thông thường khi nào?

Một HDMI extender thông thường chủ yếu giải quyết bài toán truyền một tín hiệu từ nguồn đến màn hình ở khoảng cách xa. Trong khi đó, DS-C80N-01HO là một thành phần của nền tảng video wall phân tán với phạm vi chức năng rộng hơn.

Hệ thống không chỉ phân phối tín hiệu mà còn hỗ trợ windowing, splicing, camera IP/NVR, scene, plan, background, nhiều video wall và quản trị tập trung.

Nếu nhu cầu chỉ là truyền một laptop tới một màn hình duy nhất, giải pháp HDMI extender đơn giản có thể phù hợp hơn. Nhưng nếu dự án cần nhiều nguồn, nhiều màn hình, camera mạng, bố cục động và khả năng mở rộng, kiến trúc DS-C80N mang lại nhiều lợi thế hơn.

Tư vấn DS-C80N-01HO và báo giá giải pháp video wall phân tán

DS-C80N-01HO là node đầu ra HDMI phù hợp cho những hệ thống video wall phân tán cần đầu ra Full HD, kết nối linh hoạt và khả năng quản lý nhiều nguồn tín hiệu. Ethernet Gigabit, SFP quang, PoE, YUV 4:4:4, frame synchronization và khả năng giải mã camera IP/NVR giúp thiết bị đáp ứng tốt các dự án command center và trung tâm giám sát chuyên nghiệp.

Khả năng tổ chức nhiều cửa sổ, quản lý scene và plan, hỗ trợ nhiều video wall, PTZ, central control và quản trị từ xa tiếp tục mở rộng phạm vi ứng dụng của sản phẩm vượt xa một bộ chuyển đổi HDMI thông thường.

Để lựa chọn cấu hình chính xác, khách hàng nên cung cấp số lượng nguồn tín hiệu, loại nguồn HDMI hoặc camera IP, số lượng màn hình, độ phân giải từng màn hình, bố cục video wall, khoảng cách truyền tín hiệu, hạ tầng switch mạng và yêu cầu dự phòng. Từ những dữ liệu này, đội ngũ kỹ thuật có thể tính số lượng input node, output node và thiết kế kiến trúc mạng phù hợp.

Liên hệ ngay để được tư vấn DS-C80N-01HO, thiết kế hệ thống video wall phân tán, tính toán input node – output node, lựa chọn switch và đường quang SFP, hỗ trợ cấu hình, lắp đặt và nhận báo giá phù hợp với yêu cầu thực tế của dự án.
