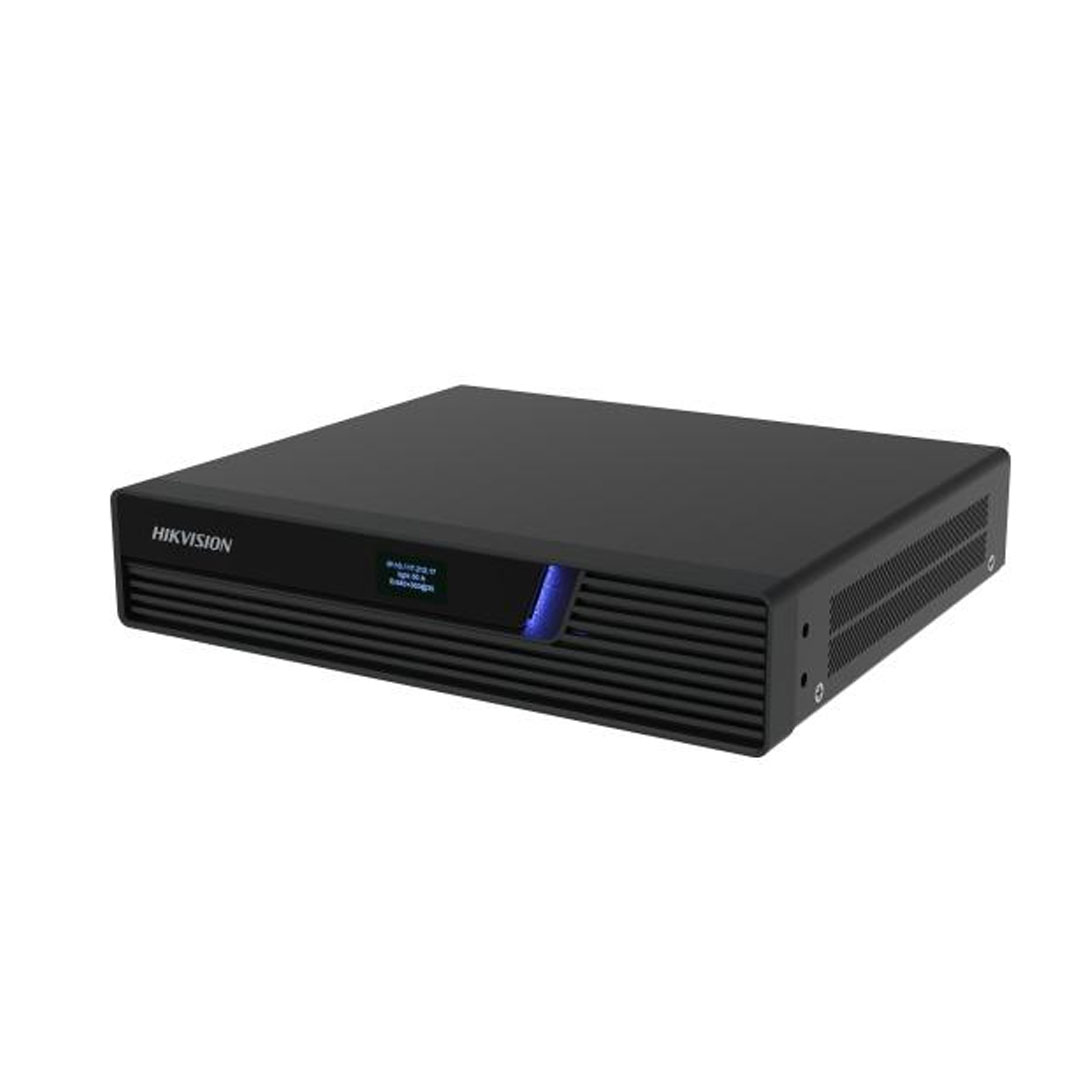

Node đầu ra HDMI 4K Hikvision DS-C80N-01HO/4K cho hệ thống video wall phân tán

DS-C80N-01HO/4K – Node đầu ra HDMI 4K cho video wall phân tán chuyên nghiệp

DS-C80N-01HO/4K là node đầu ra HDMI 4K thuộc giải pháp video wall phân tán của Hikvision, được phát triển cho các trung tâm điều hành, phòng giám sát và hệ thống hiển thị quy mô lớn cần truyền tín hiệu qua mạng, xử lý 4K và mở rộng linh hoạt. Thay vì phụ thuộc hoàn toàn vào một bộ xử lý trung tâm duy nhất, kiến trúc node phân tán cho phép từng thiết bị hoạt động tương đối độc lập và kết nối với nhau qua hạ tầng mạng.

Điểm đáng chú ý của DS-C80N-01HO/4K là khả năng đưa tín hiệu hình ảnh tới màn hình LCD, DLP hoặc LED với độ phân giải đầu ra lên đến 4K@60Hz. Thiết bị hỗ trợ YUV 4:4:4, đồng bộ khung hình giữa các cổng đầu ra, nhiều cửa sổ hiển thị, giải mã camera IP/NVR và kết nối mạng bằng cả Ethernet lẫn cổng quang SFP.

Với thiết kế này, hệ thống có thể được mở rộng theo nhu cầu thực tế mà không phải thay đổi toàn bộ kiến trúc ngay từ đầu. Đây là lợi thế quan trọng với command center, trung tâm giám sát an ninh, trung tâm vận hành giao thông, phòng điều khiển nhà máy, doanh nghiệp và các dự án video wall cần khả năng phát triển trong tương lai.

Những điểm nổi bật của DS-C80N-01HO/4K

Kiến trúc video wall phân tán giúp mở rộng hệ thống linh hoạt

DS-C80N-01HO/4K hoạt động trong hệ thống video wall phân tán gồm các node đầu vào và node đầu ra. Các node giao tiếp thông qua mạng, cho phép nguồn tín hiệu và màn hình hiển thị được bố trí tại những khu vực khác nhau của công trình.

Kiến trúc này giúp giảm sự phụ thuộc vào khoảng cách vật lý giữa nguồn video và màn hình. Trong các dự án lớn, phòng máy, khu vực camera, máy trạm vận hành và video wall có thể nằm ở những vị trí khác nhau nhưng vẫn được tổ chức trong cùng hệ thống truyền dẫn.

Khả năng mở rộng theo node cũng giúp hệ thống dễ nâng cấp hơn. Khi cần bổ sung nguồn vào hoặc màn hình đầu ra, đơn vị triển khai có thể xem xét bổ sung node tương ứng thay vì buộc phải thay toàn bộ bộ xử lý trung tâm.

Thiết kế phi tập trung giảm phụ thuộc vào một điểm xử lý duy nhất

Hệ thống sử dụng kiến trúc phân tán, trong đó các node có khả năng hoạt động độc lập và không yêu cầu một server trung tâm duy nhất đảm nhiệm toàn bộ quá trình xử lý.

Điều này đặc biệt có ý nghĩa đối với những hệ thống video wall quan trọng. Khi một node riêng lẻ gặp vấn đề, sự cố đó không nhất thiết làm toàn bộ hệ thống dừng hoạt động.

Đối với trung tâm điều hành, an ninh hoặc hệ thống giám sát hoạt động liên tục, kiến trúc giảm điểm lỗi tập trung là một yếu tố đáng cân nhắc ngay từ giai đoạn thiết kế.

Xử lý tín hiệu bằng DSP và FPGA

Hệ thống sử dụng hai nền tảng xử lý gồm DSP và FPGA. Thiết kế này hỗ trợ xử lý tín hiệu theo nhiều phương thức để cân bằng giữa chất lượng hình ảnh và điều kiện băng thông mạng.

Hệ thống hỗ trợ cả cơ chế nén sâu và nén nhẹ. Khi mạng có chất lượng tốt, phương thức nén nhẹ có thể được sử dụng để ưu tiên chất lượng hình ảnh trên video wall. Trong môi trường mạng hạn chế hơn, phương thức nén sâu hỗ trợ duy trì việc truyền và xử lý tín hiệu ổn định hơn.

Đây là lợi thế thực tế của kiến trúc AV over IP, bởi chất lượng mạng tại mỗi dự án không phải lúc nào cũng giống nhau.

Đầu ra HDMI hỗ trợ hình ảnh 4K@60Hz

DS-C80N-01HO/4K là node đầu ra 4K, hỗ trợ tín hiệu hình ảnh đến 4K 60 fps. Đây là mức độ phân giải phù hợp với những hệ thống video wall hiện đại cần hiển thị dashboard, camera độ phân giải cao, bản đồ GIS, dữ liệu vận hành hoặc nội dung multimedia có nhiều chi tiết.

Đối với command center, độ phân giải cao đặc biệt hữu ích khi người vận hành cần quan sát đồng thời nhiều nguồn hoặc đọc các chi tiết nhỏ trên màn hình kích thước lớn.

YUV 4:4:4 giúp duy trì chi tiết và độ chính xác màu

Hệ thống sử dụng YUV 4:4:4 trong quá trình lấy mẫu, truyền và xử lý hình ảnh. So với các phương thức giảm mẫu màu mạnh hơn, 4:4:4 duy trì thông tin màu ở độ chi tiết cao.

Đây là đặc tính đáng chú ý khi màn hình hiển thị chữ nhỏ, giao diện phần mềm, bảng biểu, bản đồ, sơ đồ kỹ thuật và các nội dung đòi hỏi đường viền rõ ràng.

Trong các phòng điều hành, nơi người dùng thường quan sát màn hình ở khoảng cách tương đối gần và phải đọc thông tin trong thời gian dài, chất lượng xử lý màu và độ rõ của ký tự có ý nghĩa thực tế lớn.

Đồng bộ khung hình giúp video wall hiển thị liền mạch

Một video wall sử dụng nhiều màn hình yêu cầu các cổng đầu ra phải được đồng bộ chặt chẽ. Nếu tín hiệu giữa các màn hình lệch nhau, hình ảnh chuyển động có thể xuất hiện hiện tượng xé hoặc không liền mạch tại đường ghép.

DS-C80N-01HO/4K nằm trong hệ thống sử dụng công nghệ frame synchronization để đồng bộ hình ảnh giữa các cổng đầu ra.

Trong các tình huống ghép hình, độ lệch thời gian giữa các hình ảnh được kiểm soát ở mức rất thấp, hỗ trợ nội dung chuyển động nhanh được trình bày đồng nhất hơn trên toàn video wall.

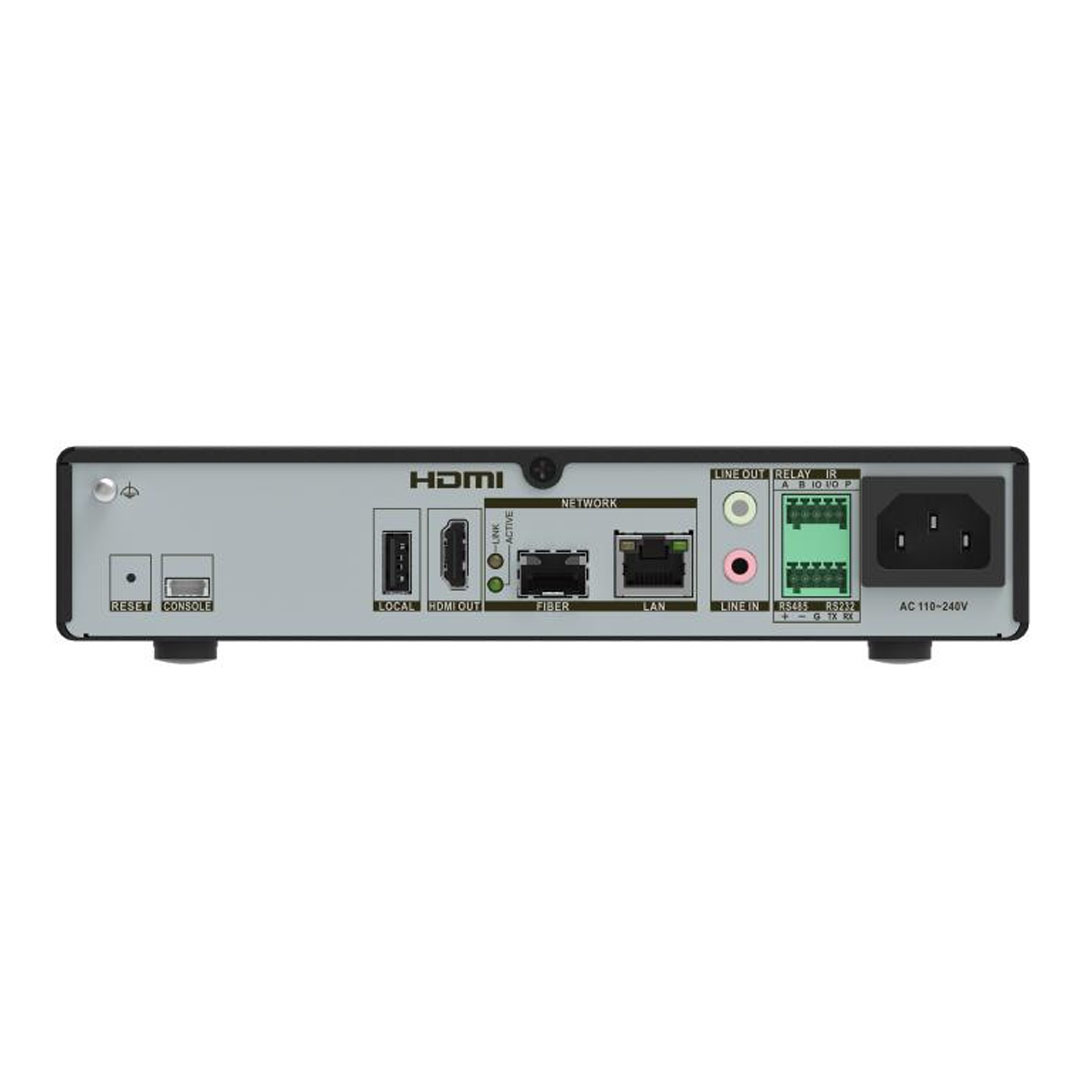

Kết nối mạng linh hoạt với Ethernet và SFP quang

Mỗi node có cổng Gigabit Ethernet

Thiết bị được trang bị cổng mạng Gigabit để kết nối với hệ thống truyền dẫn IP. Nhờ đó, các nguồn tín hiệu và node đầu ra có thể được triển khai trên hạ tầng mạng của dự án theo kiến trúc tương thích.

Việc đưa tín hiệu AV lên mạng tạo ra sự linh hoạt lớn hơn so với cấu hình point-to-point truyền thống, đặc biệt khi một công trình có nhiều phòng điều khiển, nhiều khu vực nguồn hoặc nhiều video wall.

Cổng Gigabit SFP hỗ trợ đường truyền quang

Bên cạnh cổng mạng điện, DS-C80N-01HO/4K còn có cổng Gigabit SFP để triển khai đường truyền quang theo cấu hình phù hợp.

Đây là lợi thế với các công trình có khoảng cách truyền tín hiệu lớn hoặc cần liên kết thiết bị giữa nhiều tầng, nhiều tòa nhà hoặc nhiều khu vực trong một khuôn viên.

Trước khi triển khai đường quang, kỹ thuật viên cần lựa chọn module SFP, loại sợi và thiết bị mạng tương thích với kiến trúc tổng thể.

Hot backup giữa cổng quang và cổng điện

Hệ thống hỗ trợ cơ chế dự phòng giữa giao diện mạng quang và giao diện mạng điện. Điều này tạo thêm phương án xây dựng đường truyền dự phòng cho các dự án đặt yêu cầu cao về tính liên tục.

Với command center hoặc phòng giám sát quan trọng, phương án dự phòng nên được tính toán từ đầu, bao gồm switch mạng, tuyến cáp, nguồn điện và các thiết bị liên quan chứ không chỉ riêng node đầu ra.

Hỗ trợ unicast và multicast

Giải pháp hỗ trợ chuyển đổi giữa unicast và multicast, giúp hệ thống thích ứng với các mô hình phân phối tín hiệu khác nhau trên mạng.

Multicast đặc biệt hữu ích khi một nguồn video cần được phân phối tới nhiều thiết bị nhận mà không phải tạo một luồng hoàn toàn độc lập cho từng điểm đích.

Tuy nhiên, với hệ thống multicast quy mô lớn, switch mạng và cấu hình hạ tầng cần được thiết kế phù hợp để bảo đảm hiệu suất và khả năng quản lý lưu lượng.

DS-C80N-01HO/4K hỗ trợ PoE giúp đơn giản hóa triển khai

Node tuân theo chuẩn IEEE 802.3at và hỗ trợ PoE. Trong kiến trúc mạng tương thích, thiết bị có thể nhận nguồn qua hạ tầng mạng, giúp giảm số lượng dây nguồn cần bố trí tại vị trí lắp đặt.

Thiết bị đồng thời có thể làm việc cùng nguồn cấp ngoài để xây dựng phương án cấp nguồn kép. Đây là tính năng đáng chú ý khi dự án yêu cầu tăng tính dự phòng cho các node quan trọng.

PoE hữu ích khi node được đặt gần màn hình

Trong hệ thống video wall phân tán, output node thường được bố trí gần màn hình hoặc cụm màn hình. Nếu vị trí này hạn chế ổ cắm điện hoặc khó bố trí thêm đường nguồn, PoE có thể giúp phương án thi công gọn gàng hơn.

Trước khi sử dụng, cần kiểm tra switch PoE, công suất cấp và toàn bộ yêu cầu nguồn của hệ thống để bảo đảm tương thích.

Khả năng giải mã camera IP và NVR mạnh mẽ

Kết nối trực tiếp nguồn tín hiệu mạng

Một ưu điểm quan trọng của hệ thống là khả năng truy cập nguồn mạng như camera IP và NVR. Điều này giúp DS-C80N-01HO/4K đặc biệt phù hợp với trung tâm giám sát an ninh và command center.

Thay vì phải chuyển mọi camera sang tín hiệu HDMI trước khi đưa lên video wall, hệ thống có thể tiếp nhận và giải mã các luồng mạng tương thích.

Giải mã tối đa 16 kênh camera 1080p trên một output node

Một output node có khả năng giải mã mạnh, hỗ trợ cấu hình lên đến:

• 16 kênh camera mạng độ phân giải 1080p.
• 8 kênh camera mạng độ phân giải 4 MP.
• 2 kênh camera mạng độ phân giải 16 MP.
• 1 kênh camera mạng độ phân giải 32 MP.

Khả năng này giúp node đáp ứng nhiều cấu hình giám sát, từ chia nhiều camera Full HD đến hiển thị một nguồn camera độ phân giải rất cao.

Hỗ trợ main stream và sub-stream

Hệ thống hỗ trợ giải mã main stream, sub-stream và tự động chuyển sub-stream theo chức năng tương thích.

Trong hệ thống camera lớn, khả năng lựa chọn luồng phù hợp có thể giúp cân bằng giữa chất lượng hiển thị và tài nguyên mạng hoặc giải mã.

Hỗ trợ nhiều chuẩn mã hóa video

DS-C80N-01HO/4K thuộc hệ thống hỗ trợ giải mã các định dạng phổ biến như H.264, H.265, SMART 264, SMART 265 và MJPEG.

Khả năng tương thích codec đa dạng giúp thiết bị phù hợp hơn với hệ sinh thái camera và NVR đang được sử dụng trong các dự án giám sát thực tế.

Hỗ trợ ONVIF

Hệ thống hỗ trợ giao thức ONVIF để truy cập thiết bị mạng tương thích. Đây là yếu tố quan trọng trong các dự án cần tích hợp camera và thiết bị từ kiến trúc IP tiêu chuẩn.

Dù vậy, trước khi triển khai với thiết bị bên thứ ba, vẫn nên kiểm tra khả năng tương thích thực tế về profile ONVIF, codec, độ phân giải và chức năng điều khiển.

Hiển thị tối đa 16 cửa sổ trên một cổng đầu ra

Một trong những tính năng quan trọng của hệ thống video wall là khả năng chia và tổ chức nhiều nguồn trên cùng một màn hình. Một cổng đầu ra hỗ trợ tối đa 16 cửa sổ.

Người vận hành có thể xây dựng bố cục theo các chế độ chia 1/4/9/16 cửa sổ hoặc sử dụng các chức năng windowing phù hợp với yêu cầu vận hành.

Window opening và floating window

Hệ thống hỗ trợ mở cửa sổ và floating window, giúp từng nguồn tín hiệu không nhất thiết phải chiếm toàn bộ màn hình.

Ví dụ, một command center có thể sử dụng khu vực lớn cho camera quan trọng, trong khi các cửa sổ nhỏ hơn hiển thị bản đồ, camera phụ hoặc dữ liệu vận hành.

Window splicing cho màn hình ghép

Nội dung có thể được ghép qua nhiều khu vực của video wall. Công nghệ đồng bộ giúp duy trì hình ảnh thống nhất khi một nguồn được mở rộng qua nhiều màn hình.

Đây là chức năng thiết yếu đối với LCD video wall, DLP wall và màn hình LED có độ phân giải lớn.

Tương thích với LCD, DLP và màn hình LED

DS-C80N-01HO/4K có thể được sử dụng với nhiều loại thiết bị hiển thị, bao gồm:

• Màn hình ghép LCD.
• Video wall DLP.
• Màn hình LED pixel pitch nhỏ.
• Các hệ thống hiển thị chuyên dụng hỗ trợ độ phân giải phù hợp.

Tùy chỉnh độ phân giải cho màn hình LED

Đối với node đầu ra 4K, hệ thống hỗ trợ tùy chỉnh độ phân giải theo chiều ngang từ 288 đến 8192 pixel và chiều dọc từ 288 đến 4320 pixel, với tổng độ phân giải không vượt quá khoảng 8,8 MP.

Khả năng này đặc biệt hữu ích với màn hình LED vì độ phân giải vật lý của LED thường không tuân theo các chuẩn 1920 × 1080 hoặc 3840 × 2160.

Ví dụ, một màn hình LED siêu rộng có thể cần độ phân giải ngang lớn nhưng chiều cao thấp. Output node có thể được cấu hình phù hợp hơn với độ phân giải thực của màn hình thay vì buộc hệ thống phải sử dụng tỷ lệ 16:9.

Tùy chỉnh refresh rate đầu ra

Output node hỗ trợ tùy chỉnh refresh rate theo cấu hình tương thích, tạo thêm khả năng thích ứng với nhiều loại màn hình và yêu cầu hệ thống khác nhau.

Khi thiết lập độ phân giải hoặc tần số quét tùy chỉnh, kỹ thuật viên nên kiểm tra đồng thời giới hạn của màn hình, node, đường truyền và toàn bộ chuỗi tín hiệu trước khi nghiệm thu.

Quản lý tới 32 video wall theo cấu hình mặc định

Hệ thống hỗ trợ điều khiển và hiển thị nhiều video wall. Theo cấu hình mặc định, có thể quản lý tới 32 video wall.

Khả năng này đặc biệt hữu ích tại các trung tâm có nhiều khu vực vận hành, chẳng hạn một video wall cho giám sát camera, một hệ thống cho dữ liệu sản xuất và một hệ thống khác cho điều hành sự cố.

Thay vì xây dựng các nền tảng quản lý hoàn toàn tách biệt, toàn bộ hệ thống có thể được tổ chức trong kiến trúc quản trị tập trung phù hợp.

Lưu tối đa 1024 scene cho nhiều kịch bản vận hành

Hệ thống hỗ trợ thiết lập tối đa 1024 scene, tạo khả năng lưu số lượng lớn bố cục video wall cho từng kịch bản sử dụng.

Scene có thể đại diện cho cách bố trí nguồn, vị trí cửa sổ và nội dung khác nhau. Khi cần thay đổi chế độ vận hành, người dùng có thể gọi scene đã thiết lập thay vì cấu hình lại toàn bộ video wall từ đầu.

Chuyển scene không xuất hiện màn hình xanh hoặc đen

Khả năng chuyển scene được thiết kế nhằm hạn chế trạng thái màn hình xanh hoặc đen trong quá trình thay đổi bố cục.

Điều này quan trọng với phòng điều hành và hệ thống trình chiếu chuyên nghiệp, nơi quá trình chuyển nội dung cần diễn ra liền mạch và không làm gián đoạn trải nghiệm quan sát.

Tối đa 256 plan cho tự động hóa video wall

Ngoài scene, hệ thống hỗ trợ thiết lập tối đa 256 plan. Plan có thể được gọi để thực hiện chuyển đổi scene động và lập lịch theo yêu cầu vận hành.

Ví dụ, một trung tâm giám sát có thể sử dụng bố cục camera thông thường vào ban ngày, chuyển sang bố cục cảnh báo vào một khung giờ nhất định hoặc gọi một nhóm scene khác khi diễn ra sự kiện đặc biệt.

Khả năng lập kế hoạch giúp giảm số thao tác thủ công trong những hệ thống có quy trình vận hành lặp lại.

Hỗ trợ background 8K cho video wall

Hệ thống hỗ trợ tối đa 4 hình nền 8K. Background có thể được sử dụng để tạo giao diện chung, bản đồ, sơ đồ trung tâm điều hành hoặc nhận diện thương hiệu phía sau các cửa sổ tín hiệu.

Với command center, background độ phân giải cao đặc biệt hữu ích khi sử dụng bản đồ hoặc sơ đồ tổng thể làm nền và đặt các cửa sổ camera hoặc dữ liệu lên trên.

Phụ đề và thông tin động trên video wall

Hệ thống hỗ trợ nhiều lớp phụ đề trên video wall với khả năng tùy chỉnh màu nền, độ trong suốt, font chữ, màu chữ, kích thước, hướng và tốc độ cuộn.

Người vận hành cũng có thể sử dụng phụ đề dạng đồng hồ. Tính năng này phù hợp với trung tâm điều hành cần hiển thị cảnh báo, thông báo nội bộ, tình trạng vận hành hoặc thông tin thời gian ngay trên video wall.

Âm thanh chất lượng cao và audio matrix

Giải pháp hỗ trợ audio matrix, chuyển đổi audio/video theo kênh và chuyển audio độc lập.

Âm thanh sử dụng lấy mẫu 48 kHz, 24 bit, phù hợp với các hệ thống AV cần truyền đồng thời hình ảnh và âm thanh chất lượng cao.

Xuất âm thanh qua HDMI hoặc jack 3.5 mm

HDMI có thể xuất đồng thời cả video và audio. Ngoài ra, hệ thống còn hỗ trợ đầu ra âm thanh thông qua jack 3.5 mm.

Người dùng có thể khai thác HDMI, đầu ra 3.5 mm hoặc sử dụng đồng thời theo cấu hình được hỗ trợ.

Khả năng tách audio hữu ích khi video được đưa tới video wall nhưng âm thanh cần chuyển tới amplifier, mixer hoặc hệ thống loa riêng.

Điều khiển PTZ trực tiếp trong hệ thống giám sát

Giải pháp hỗ trợ điều khiển PTZ để xoay, điều chỉnh và zoom camera hội nghị hoặc camera giám sát tương thích.

Đối với command center, việc có thể vừa xem camera trên video wall vừa thực hiện điều khiển PTZ giúp quy trình vận hành trực quan hơn.

Đây là chức năng đáng chú ý khi DS-C80N-01HO/4K được triển khai trong hệ thống an ninh, giao thông, sản xuất hoặc trung tâm xử lý sự cố.

Tích hợp hệ thống điều khiển trung tâm

Hệ thống có thể kết hợp với giải pháp central control để thực hiện điều khiển môi trường như đèn chiếu sáng, rèm và thiết bị hồng ngoại, đồng thời điều khiển màn hình LCD và LED.

Khả năng này giúp video wall trở thành một phần của nền tảng điều hành tổng thể thay vì hoạt động như một hệ thống hiển thị độc lập.

Trong phòng họp hoặc command center, người vận hành có thể xây dựng các kịch bản kết hợp giữa bố cục video wall và trạng thái thiết bị môi trường theo thiết kế của hệ thống.

Quản lý DS-C80N-01HO/4K qua client, web và thiết bị di động

Hệ thống hỗ trợ truy cập và vận hành thông qua control client và web client. Ngoài ra còn có khả năng truy cập bằng mobile client trên Android hoặc iOS theo hệ thống tương thích.

Việc cung cấp nhiều phương thức quản lý giúp kỹ thuật viên và người vận hành lựa chọn giao diện phù hợp với từng công việc, từ cấu hình chuyên sâu tại máy trạm đến kiểm tra trạng thái trong quá trình vận hành.

Quản lý tham số từ xa

Người quản trị có thể lấy và cấu hình tham số từ xa, đồng thời hỗ trợ nhập và xuất cấu hình.

Đây là chức năng hữu ích khi hệ thống có nhiều node. Thay vì cấu hình hoàn toàn thủ công tại từng vị trí, kỹ thuật viên có thêm công cụ để quản lý tập trung.

Kiểm tra trạng thái và log hệ thống từ xa

Hệ thống hỗ trợ lấy thông tin trạng thái hoạt động và nhật ký hệ thống từ xa.

Log là nguồn dữ liệu quan trọng trong quá trình chẩn đoán lỗi, đặc biệt khi vấn đề xảy ra không liên tục hoặc liên quan tới mạng, tín hiệu và trạng thái thiết bị.

Khởi động lại và nâng cấp thiết bị từ xa

Người quản trị có thể thực hiện một số tác vụ bảo trì từ xa như restart thiết bị, khôi phục cài đặt mặc định và nâng cấp hệ thống theo chức năng được hỗ trợ.

Với video wall sử dụng nhiều node, khả năng bảo trì từ xa giúp giảm đáng kể số thao tác phải thực hiện trực tiếp tại từng thiết bị.

Giám sát lỗi và cảnh báo chủ động

DS-C80N-01HO/4K hoạt động trong nền tảng hỗ trợ tự động phát hiện và cảnh báo nhiều trạng thái bất thường.

Các nhóm cảnh báo có thể liên quan tới:

• Lỗi hoặc bất thường mạng.
• Mất kết nối mạng.
• Xung đột địa chỉ IP.
• Truy cập không hợp lệ.
• Nhiệt độ vượt ngưỡng.
• Lỗi quạt.
• Bất thường tín hiệu.
• Các trạng thái thiết bị không bình thường.

Khả năng giám sát chủ động đặc biệt quan trọng với các hệ thống cần vận hành 24/7. Đội ngũ kỹ thuật có thể phát hiện dấu hiệu bất thường sớm hơn thay vì chỉ xử lý sau khi người dùng nhận thấy màn hình gặp lỗi.

Giao diện vận hành và bảo trì trực quan

Hệ thống hỗ trợ visualization operation and maintenance. Giao diện bảo trì hiển thị trạng thái của node điều khiển chính và các node thành phần.

Với một hệ thống phân tán có số lượng thiết bị lớn, khả năng trực quan hóa giúp đội ngũ kỹ thuật hiểu nhanh hơn cấu trúc hệ thống và trạng thái của từng thành phần.

Điều này đặc biệt hữu ích khi cần khoanh vùng sự cố giữa nguồn tín hiệu, node đầu vào, hạ tầng mạng, node đầu ra và màn hình.

Đồng bộ thời gian bằng NTP

Hệ thống hỗ trợ đồng bộ thời gian thủ công hoặc sử dụng NTP.

Trong command center, thời gian thống nhất giữa các thiết bị có ý nghĩa quan trọng đối với nhật ký hệ thống, cảnh báo và quá trình đối chiếu sự kiện.

Việc sử dụng NTP giúp giảm sai lệch thời gian giữa nhiều node trong cùng một mạng khi được cấu hình đúng.

Thiết kế half-width tối ưu không gian tủ rack

Mỗi node sử dụng cấu trúc half-width, trong đó hai node có tổng chiều rộng tương đương một thiết bị rack tiêu chuẩn.

Thiết kế này giúp tận dụng không gian rack hiệu quả hơn, đặc biệt với hệ thống cần triển khai nhiều input node và output node.

Các thiết bị vẫn có thể được tổ chức theo chuẩn rack, giúp phòng kỹ thuật gọn gàng và thuận tiện trong việc quản lý nguồn, cáp mạng, cáp HDMI và đường quang.

Màn hình OLED giúp kiểm tra trạng thái tại thiết bị

Mỗi node được trang bị màn hình OLED để hiển thị thông tin cấu hình và trạng thái hoạt động.

Khi lắp đặt hoặc xử lý lỗi, kỹ thuật viên có thể kiểm tra nhanh thông tin trực tiếp trên thiết bị mà không phải luôn mở phần mềm quản lý.

Đây là chi tiết hữu ích trong các phòng máy có nhiều node, giúp rút ngắn quá trình nhận diện và kiểm tra thiết bị.

Ứng dụng thực tế của DS-C80N-01HO/4K

Nhờ khả năng xử lý 4K, truyền AV qua mạng, giải mã camera IP và quản lý video wall linh hoạt, DS-C80N-01HO/4K phù hợp để cân nhắc cho nhiều hệ thống như:

• Trung tâm điều hành và command center.
• Trung tâm giám sát an ninh.
• Video wall tại cơ quan và doanh nghiệp.
• Trung tâm quản lý giao thông.
• Phòng điều khiển nhà máy.
• Trung tâm vận hành năng lượng.
• Phòng giám sát sân bay và nhà ga.
• Hệ thống video wall LCD.
• Hệ thống DLP video wall.
• Màn hình LED pixel pitch nhỏ.
• Trung tâm hội nghị và phòng điều hành lớn.
• Hệ thống cần đưa camera IP và NVR trực tiếp lên video wall.
• Dự án có nguồn và màn hình nằm ở nhiều vị trí khác nhau.
• Hệ thống cần mở rộng số lượng nguồn hoặc đầu ra trong tương lai.

Vì sao nên lựa chọn DS-C80N-01HO/4K?

Lợi thế đầu tiên của DS-C80N-01HO/4K là kiến trúc phân tán. Thay vì đặt toàn bộ khả năng xử lý tại một chassis trung tâm, nguồn vào và màn hình đầu ra có thể được tổ chức thành các node kết nối qua mạng.

Thiết kế này phù hợp với công trình có khoảng cách lớn, nhiều khu vực nguồn hoặc nhiều video wall. Khi hệ thống cần mở rộng, kiến trúc theo node cũng tạo thêm sự linh hoạt so với cấu hình cố định.

Khả năng đầu ra 4K@60Hz và xử lý YUV 4:4:4 đáp ứng những ứng dụng cần hình ảnh có độ chi tiết cao. Frame synchronization tiếp tục hỗ trợ tính đồng nhất khi nội dung được ghép trên nhiều màn hình.

Đối với hệ thống giám sát, khả năng giải mã trực tiếp camera IP và NVR là một ưu điểm đáng chú ý. Một output node có thể xử lý nhiều luồng camera, đồng thời hỗ trợ các codec phổ biến và ONVIF.

Khả năng quản lý nhiều cửa sổ, scene, plan, background và nhiều video wall giúp hệ thống phù hợp hơn với command center phức tạp thay vì chỉ đóng vai trò bộ chuyển đổi HDMI qua mạng.

Bên cạnh đó, PoE, Ethernet, SFP quang, cơ chế dự phòng đường mạng, quản trị từ xa và giám sát lỗi tạo thêm các công cụ cần thiết cho môi trường AV chuyên nghiệp.

Ai nên lựa chọn DS-C80N-01HO/4K?

Sản phẩm đáng cân nhắc khi dự án có một hoặc nhiều yêu cầu sau:

• Cần node đầu ra HDMI hỗ trợ 4K@60Hz.
• Cần xây dựng video wall theo kiến trúc phân tán.
• Cần truyền tín hiệu AV qua hạ tầng mạng.
• Nguồn tín hiệu và màn hình nằm cách xa nhau.
• Cần hỗ trợ đường truyền Ethernet và SFP quang.
• Cần cơ chế dự phòng giữa đường mạng điện và quang.
• Cần giải mã trực tiếp camera IP hoặc NVR.
• Cần mở nhiều cửa sổ trên một màn hình.
• Cần video wall LCD, DLP hoặc LED pixel pitch nhỏ.
• Cần tùy chỉnh độ phân giải cho màn hình LED.
• Cần quản lý nhiều video wall.
• Cần số lượng scene và plan lớn.
• Cần tích hợp PTZ và hệ thống điều khiển trung tâm.
• Cần quản lý, bảo trì và kiểm tra trạng thái từ xa.
• Cần kiến trúc có thể mở rộng trong tương lai.

Lưu ý khi lựa chọn và triển khai DS-C80N-01HO/4K

Xác định kiến trúc input node và output node

DS-C80N-01HO/4K là node đầu ra và cần được xem xét như một thành phần trong hệ thống video wall phân tán hoàn chỉnh.

Trước khi đặt hàng, đơn vị triển khai cần xác định số lượng nguồn video, số màn hình, số video wall và các input node/output node tương ứng.

Việc chỉ lựa chọn output node mà chưa thiết kế luồng tín hiệu tổng thể có thể dẫn đến thiếu node hoặc không tối ưu kiến trúc mạng.

Tính toán băng thông mạng

AV over IP phụ thuộc trực tiếp vào chất lượng và cấu hình của mạng truyền dẫn. Khi số lượng nguồn 4K hoặc camera IP tăng lên, yêu cầu băng thông và khả năng xử lý của switch cũng tăng theo.

Kỹ thuật viên cần tính số lượng luồng, độ phân giải, phương thức nén và mô hình unicast/multicast trước khi lựa chọn switch mạng.

Đặc biệt với multicast, hạ tầng mạng nên được cấu hình phù hợp để tránh lưu lượng không cần thiết ảnh hưởng đến các thiết bị khác.

Kiểm tra độ phân giải của màn hình đầu ra

Nếu DS-C80N-01HO/4K kết nối với LCD hoặc DLP, cần kiểm tra độ phân giải và refresh rate của thiết bị hiển thị.

Với màn hình LED, cần xác định chính xác độ phân giải vật lý theo số pixel ngang và dọc. Độ phân giải tùy chỉnh phải nằm trong phạm vi node hỗ trợ và tổng tải không vượt giới hạn.

Thiết kế mạng dự phòng cho hệ thống quan trọng

Nếu dự án yêu cầu độ sẵn sàng cao, nên tận dụng khả năng đường mạng quang và điện để xây dựng kiến trúc dự phòng phù hợp.

Tuy nhiên, node hỗ trợ backup không đồng nghĩa toàn bộ hệ thống tự động có dự phòng. Switch, nguồn điện, tuyến cáp và các thiết bị khác cũng phải được thiết kế đồng bộ.

Kiểm tra khả năng tương thích camera và NVR

Nếu sử dụng nguồn camera mạng, cần kiểm tra codec, độ phân giải, bitrate, ONVIF và các thông số luồng của camera/NVR.

Một output node có khả năng giải mã mạnh nhưng tổng tài nguyên vẫn phụ thuộc vào độ phân giải và số lượng nguồn được mở đồng thời.

Lập kế hoạch scene và quyền vận hành

Với hệ thống có thể lưu số lượng lớn scene và plan, việc đặt tên và tổ chức cấu hình ngay từ đầu giúp quá trình vận hành sau này thuận tiện hơn.

Các trung tâm điều hành nên xây dựng quy tắc rõ ràng cho scene thông thường, scene cảnh báo, scene sự kiện và các plan tự động để tránh nhầm lẫn khi số lượng cấu hình tăng lên.

DS-C80N-01HO/4K phù hợp hơn bộ mở rộng HDMI thông thường ở điểm nào?

Một bộ mở rộng HDMI cơ bản thường tập trung vào nhiệm vụ đưa một tín hiệu từ điểm A tới điểm B. Trong khi đó, DS-C80N-01HO/4K hoạt động trong kiến trúc video wall phân tán có khả năng quản lý và xử lý phức tạp hơn.

Thiết bị không chỉ nhận luồng từ mạng và xuất HDMI mà còn tham gia hệ thống có khả năng windowing, splicing, giải mã camera IP, quản lý scene, plan, background, phụ đề và nhiều video wall.

Nếu yêu cầu chỉ là truyền một nguồn HDMI tới một màn hình ở khoảng cách xa, một giải pháp đơn giản hơn có thể kinh tế hơn. Ngược lại, khi dự án cần command center hoặc video wall có nhiều nguồn, nhiều màn hình và yêu cầu mở rộng, kiến trúc node phân tán mang lại nhiều lợi thế hơn.

Tư vấn DS-C80N-01HO/4K và báo giá giải pháp video wall phân tán

DS-C80N-01HO/4K là node đầu ra HDMI 4K phù hợp cho các hệ thống video wall chuyên nghiệp cần khả năng mở rộng, truyền dẫn qua mạng và quản lý nhiều nguồn hình ảnh. Khả năng xuất hình 4K@60Hz, xử lý YUV 4:4:4, frame synchronization, giải mã camera IP/NVR và hỗ trợ nhiều cửa sổ giúp thiết bị đáp ứng tốt các yêu cầu của command center hiện đại.

Kết nối Gigabit Ethernet, SFP quang, PoE và khả năng dự phòng giữa đường mạng quang/điện tạo thêm sự linh hoạt khi thiết kế hạ tầng. Trong khi đó, scene, plan, background, phụ đề, PTZ, central control và hệ thống quản trị từ xa giúp toàn bộ giải pháp vượt ra ngoài chức năng của một bộ truyền HDMI thông thường.

Để xây dựng cấu hình chính xác, khách hàng nên cung cấp số lượng nguồn tín hiệu, loại nguồn HDMI hoặc camera IP, số lượng màn hình, độ phân giải từng màn hình, cấu hình video wall, khoảng cách truyền tín hiệu, hạ tầng switch mạng và yêu cầu dự phòng. Từ các dữ liệu này, kỹ thuật viên có thể tính toán số lượng input node, output node và kiến trúc mạng phù hợp.

Liên hệ ngay để được tư vấn DS-C80N-01HO/4K, thiết kế hệ thống video wall phân tán, tính toán node đầu vào – đầu ra, lựa chọn hạ tầng mạng và SFP quang, hỗ trợ lắp đặt, cấu hình và nhận báo giá theo yêu cầu thực tế của dự án.
