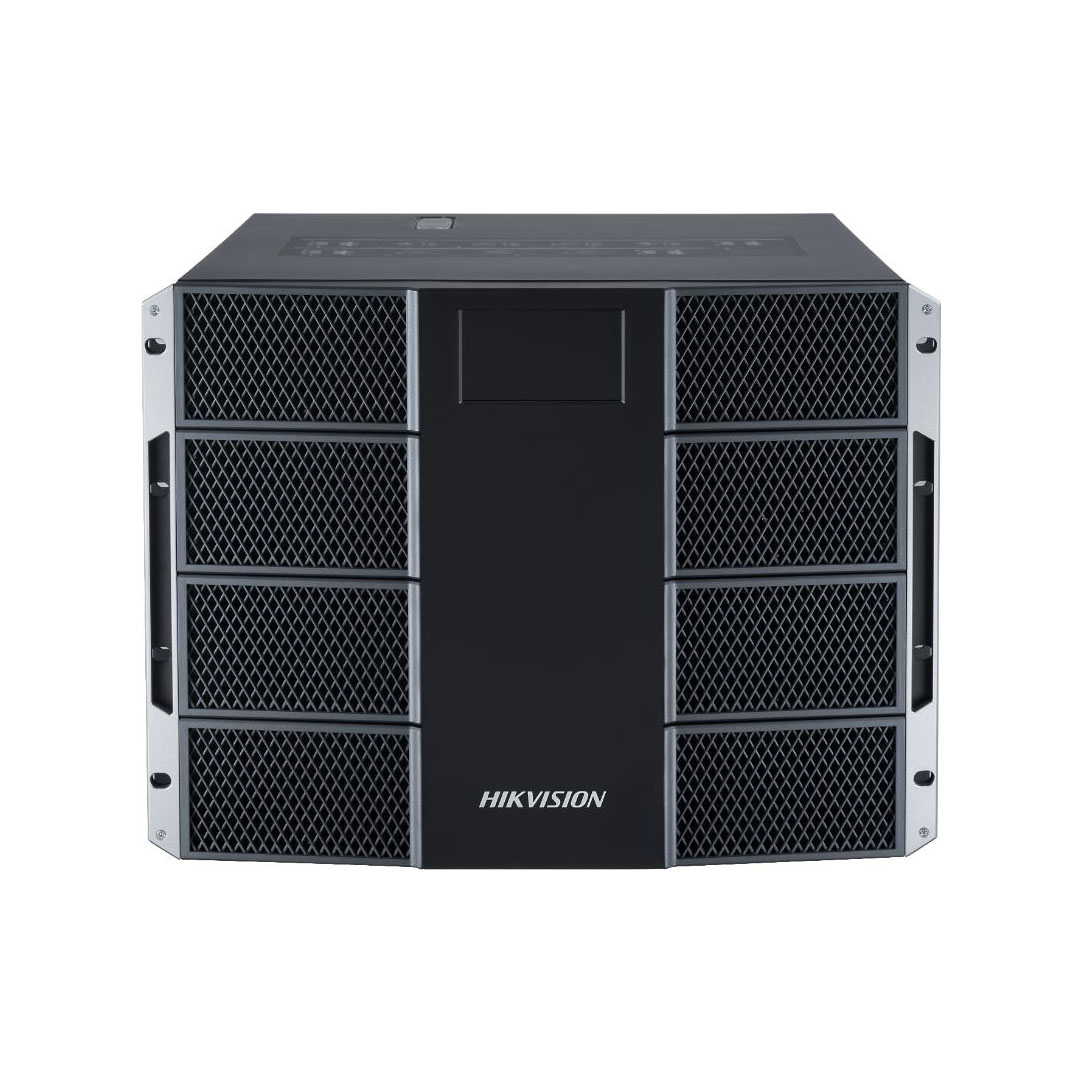

Bộ khung điều khiển video wall Hikvision DS-C30S-S23 8U 23 khe cắm

DS-C30S-S23 – Chassis video wall 8U cho trung tâm điều hành quy mô lớn

DS-C30S-S23 là bộ khung điều khiển video wall chuyên nghiệp được thiết kế cho những hệ thống cần xử lý nhiều nguồn tín hiệu, nhiều màn hình và khả năng mở rộng theo từng giai đoạn. Sản phẩm sử dụng chassis chuẩn rack 8U, kiến trúc ATCA cấp vận hành và thiết kế modular với 23 khe service board hỗ trợ hot-swap, phù hợp cho command center, trung tâm giám sát, phòng điều khiển nhà máy, trung tâm giao thông và các hệ thống video wall quy mô lớn.

Thay vì sử dụng một thiết bị có cấu hình đầu vào và đầu ra cố định, DS-C30S-S23 cho phép hệ thống được xây dựng dựa trên nhu cầu thực tế. Đơn vị triển khai có thể lựa chọn các board tín hiệu phù hợp với nguồn VGA, DVI, HDMI, 4K HDMI, 4K DP, camera mạng, NVR hoặc đầu ra màn hình LCD, LED và những thành phần hiển thị tương thích.

Khả năng cấu hình theo module đặc biệt hữu ích với dự án có khả năng mở rộng trong tương lai. Khi số lượng nguồn hoặc màn hình tăng, hệ thống có thể được xem xét bổ sung service board phù hợp thay vì phải thay mới toàn bộ nền tảng xử lý. Hikvision hiện công bố chassis DS-C30S-S23(V2) có 23 khe service board dạng mixed slot, hỗ trợ tối đa 22 khe đầu vào hoặc 22 khe đầu ra tùy cấu hình.

Những điểm nổi bật của DS-C30S-S23

Thiết kế rack 8U dành cho hệ thống video wall chuyên nghiệp

DS-C30S-S23 sử dụng chassis tiêu chuẩn 8U, phù hợp lắp đặt trong tủ rack tại phòng máy hoặc trung tâm điều hành. Đây là kiến trúc phù hợp hơn với hệ thống cố định quy mô lớn so với những bộ xử lý video wall nhỏ sử dụng số lượng đầu vào và đầu ra hạn chế.

Thiết kế rack tạo điều kiện tổ chức hệ thống nguồn, cáp tín hiệu, cáp mạng và các service board một cách tập trung. Khi triển khai tại command center có hàng chục màn hình và nhiều nhóm nguồn khác nhau, cấu trúc chassis tập trung giúp đội ngũ kỹ thuật dễ quản lý hơn trong quá trình thi công, nghiệm thu và bảo trì.

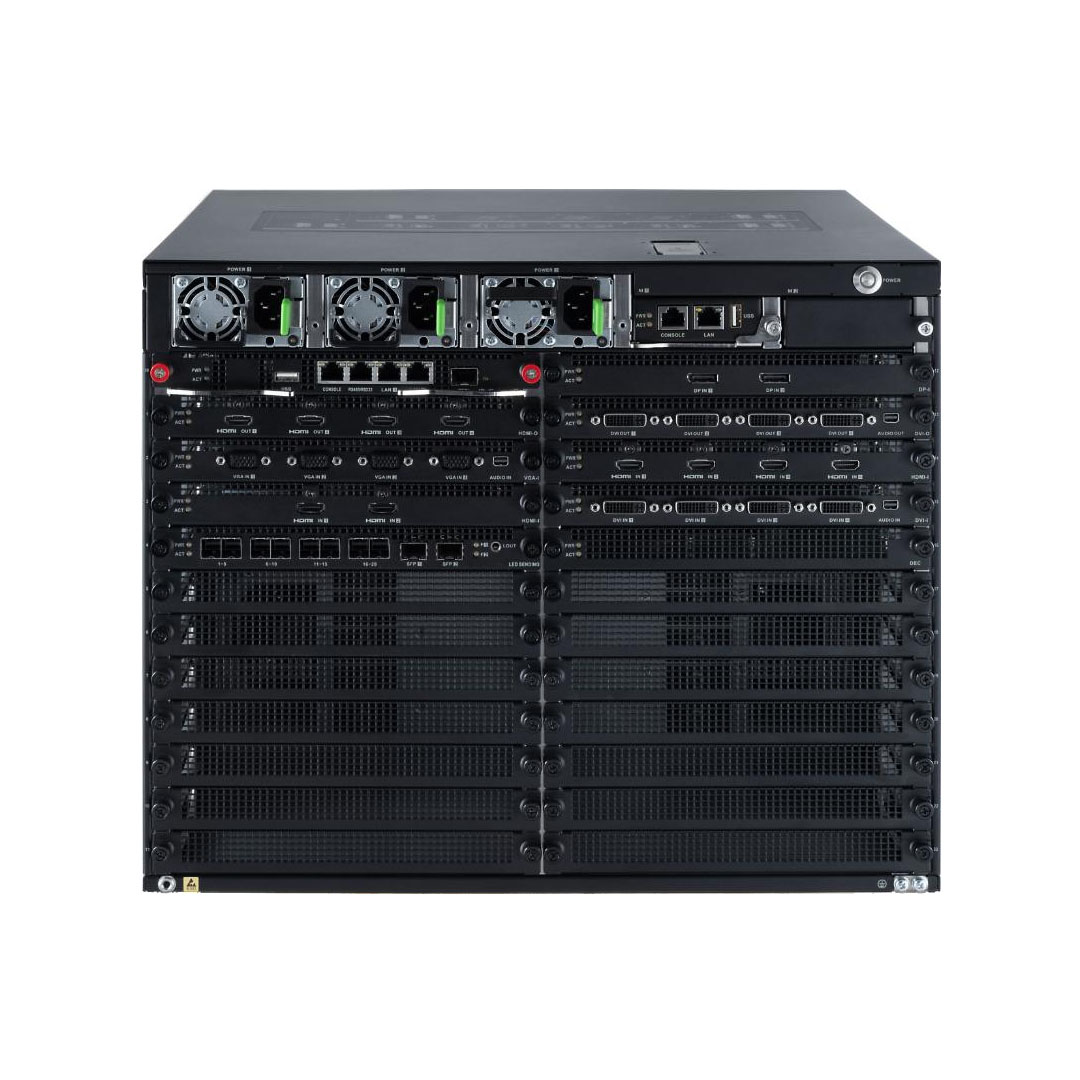

23 khe service board cho khả năng cấu hình linh hoạt

Một trong những giá trị lớn nhất của DS-C30S-S23 là thiết kế 23 khe dành cho service board. Các khe có thể được sử dụng để xây dựng cấu hình đầu vào, đầu ra hoặc kết hợp theo yêu cầu thực tế của hệ thống.

Điều này có nghĩa cấu hình của controller không bị đóng khung ngay từ khi mua chassis. Một trung tâm giám sát có thể ưu tiên nhiều board giải mã camera mạng, trong khi một trung tâm hội nghị hoặc command center dữ liệu có thể cần nhiều nguồn HDMI, DVI hoặc 4K hơn.

Kiến trúc mixed-slot hiện được Hikvision nhấn mạnh trên dòng video wall controller vì giúp hệ thống linh hoạt hơn khi lựa chọn input board, output board và các board chức năng.

Service board hot-swap giúp bảo trì thuận tiện

Các service board của DS-C30S-S23 được thiết kế theo dạng cắm module và hỗ trợ hot-swap theo kiến trúc hệ thống.

Trong những hệ thống video wall hoạt động liên tục, khả năng tháo lắp hoặc thay thế board thuận tiện có ý nghĩa lớn đối với quá trình bảo trì. Kỹ thuật viên có thể khoanh vùng board cần kiểm tra thay vì phải tháo toàn bộ chassis hoặc xử lý một hệ thống nguyên khối.

Đây là đặc điểm phù hợp với trung tâm giám sát 24/7, phòng điều khiển sản xuất, trung tâm giao thông và những hệ thống mà thời gian gián đoạn cần được hạn chế.

Thiết kế dự phòng giúp DS-C30S-S23 phù hợp hệ thống quan trọng

Nguồn điện dự phòng cho chassis

DS-C30S-S23 sử dụng thiết kế nguồn dự phòng nhằm tăng độ tin cậy của hệ thống. Theo cấu hình chassis, thiết bị có các khe dành cho power supply và được thiết kế để đáp ứng nhu cầu vận hành của hệ thống service board quy mô lớn.

Với command center hoặc phòng giám sát an ninh, nguồn điện là một trong những thành phần quan trọng cần được tính toán ngay từ giai đoạn thiết kế. Việc chassis hỗ trợ kiến trúc nguồn dự phòng tạo nền tảng thuận lợi hơn để xây dựng hệ thống có mức độ sẵn sàng cao.

Hỗ trợ kiến trúc hai main control board

Chassis có 2 khe dành cho main control board, tạo khả năng xây dựng cấu hình điều khiển và mở rộng theo thiết kế phù hợp.

Đây là đặc điểm đáng chú ý đối với hệ thống cần tính dự phòng cao hơn. Tuy nhiên, phương án thực tế cần được tính đồng bộ dựa trên main control board, nguồn, service board, mạng và toàn bộ cấu hình video wall.

Trang sản phẩm chính thức hiện cũng liệt kê khả năng dual device hot backup cho DS-C30S-S23(V2), nhấn mạnh định hướng sử dụng của chassis trong các hệ thống đòi hỏi độ tin cậy cao.

6 quạt thông minh tự động điều chỉnh theo nhiệt độ

Khi chassis được lắp nhiều service board, nhiệt lượng phát sinh bên trong tủ thiết bị là yếu tố cần được kiểm soát. DS-C30S-S23 sử dụng 6 quạt thông minh có khả năng tự điều chỉnh hoạt động theo nhiệt độ.

Thiết kế này hỗ trợ duy trì điều kiện vận hành phù hợp cho các board bên trong chassis, đồng thời giảm nhu cầu duy trì tốc độ quạt cố định trong mọi tình huống.

Đối với phòng máy vận hành liên tục, hệ thống làm mát của chassis cần được kết hợp với điều hòa phòng, thông gió tủ rack và khoảng trống bố trí thiết bị phù hợp.

Màn hình 4.3 inch hỗ trợ kiểm tra trạng thái trực tiếp

DS-C30S-S23 được trang bị màn hình không cảm ứng kích thước 4.3 inch, cho phép kỹ thuật viên theo dõi thông tin trạng thái của thiết bị ngay tại chassis.

Đây là chi tiết có giá trị thực tế trong phòng máy. Với những hệ thống có nhiều thiết bị rack, khả năng kiểm tra trực tiếp trạng thái controller giúp đội ngũ vận hành thực hiện bước chẩn đoán ban đầu nhanh hơn trước khi truy cập phần mềm quản lý.

Các đèn chỉ thị trên thiết bị đồng thời cung cấp thông tin về trạng thái online và hoạt động, hỗ trợ việc nhận biết nhanh tình trạng hệ thống.

DS-C30S-S23 hỗ trợ nhiều nguồn tín hiệu video

Kết nối máy tính, workstation và thiết bị hội nghị

Video wall chuyên nghiệp hiếm khi chỉ sử dụng một loại nguồn duy nhất. Vì vậy, DS-C30S-S23 được thiết kế để hoạt động với nhiều loại service board và nguồn tín hiệu khác nhau.

Hệ thống có thể tiếp nhận nguồn từ máy tính, workstation, thiết bị hội nghị truyền hình, máy chủ UHD và các thiết bị AV tương thích.

Tùy board được lựa chọn, các chuẩn tín hiệu có thể bao gồm:

• VGA.
• DVI.
• HDMI.
• 4K HDMI.
• 4K DisplayPort.
• Nguồn video mạng từ camera IP.
• Nguồn video từ NVR.

Hỗ trợ tới 16 nguồn 4K UHD

Hệ thống hỗ trợ ultra-high-definition fusion và có khả năng tiếp nhận tới 16 tín hiệu 4K UHD theo cấu hình tương thích.

Điều này đặc biệt hữu ích với command center hiện đại sử dụng workstation GIS, máy tính đồ họa, máy chủ bản đồ, dashboard dữ liệu hoặc nguồn video UHD.

Tuy nhiên, số lượng nguồn thực tế có thể sử dụng đồng thời cần được tính dựa trên loại service board, số khe, cấu hình đầu ra và tài nguyên của toàn hệ thống thay vì chỉ dựa vào một thông số riêng lẻ.

YUV 4:4:4 giúp duy trì chi tiết hình ảnh

DS-C30S-S23 hoạt động trong hệ thống hỗ trợ lấy mẫu và xuất hình theo YUV 4:4:4.

Đây là yếu tố đáng chú ý đối với video wall tại trung tâm điều hành bởi nội dung thường không chỉ có camera hoặc video. Màn hình còn có thể hiển thị:

• Bản đồ GIS.
• Bảng dữ liệu.
• Dashboard vận hành.
• Biểu đồ.
• Văn bản kích thước nhỏ.
• Sơ đồ kỹ thuật.
• Giao diện SCADA.
• Phần mềm giám sát.

Việc giữ thông tin màu ở mức 4:4:4 tạo nền tảng tốt hơn cho khả năng thể hiện chữ, đường biên và các thành phần đồ họa chi tiết trong chuỗi thiết bị tương thích.

OSD và cắt hình ảnh đầu vào linh hoạt

Hỗ trợ OSD trên tín hiệu nguồn

Hệ thống hỗ trợ OSD trên đầu vào, giúp bổ sung thông tin nhận diện hoặc dữ liệu cần thiết cho từng nguồn.

Trong trung tâm điều hành có hàng chục nguồn tín hiệu, OSD có thể được sử dụng để hỗ trợ người vận hành nhận biết workstation, khu vực camera hoặc tên hệ thống đang được hiển thị.

Cắt viền đen và vùng hình ảnh không cần thiết

DS-C30S-S23 hỗ trợ input image clipping. Chức năng này cho phép xử lý những vùng không cần thiết ở cạnh hình ảnh, chẳng hạn viền đen của nguồn tín hiệu.

Khả năng clipping hữu ích khi nguồn có tỷ lệ hình ảnh không hoàn toàn phù hợp với bố cục video wall hoặc khi người vận hành chỉ muốn sử dụng phần nội dung cần thiết.

Đầu ra linh hoạt cho LCD, LED và hệ thống hiển thị chuyên nghiệp

Tùy theo loại output board được trang bị, DS-C30S-S23 hỗ trợ nhiều dạng đầu ra video, bao gồm:

• DVI.
• HDMI.
• 4K HDMI.
• Đầu ra thông qua LED controller board.

Khả năng lựa chọn board đầu ra giúp chassis phù hợp với nhiều kiến trúc màn hình khác nhau thay vì giới hạn ở một loại video wall cố định.

Phù hợp với màn hình LCD ghép

Trong phòng giám sát sử dụng LCD video wall, controller có thể được cấu hình với số lượng đầu ra tương ứng với số màn hình vật lý.

Nội dung từ máy tính, camera, NVR hoặc các nguồn khác sau đó có thể được mở theo từng cửa sổ hoặc ghép qua nhiều màn hình.

Hỗ trợ hệ thống màn hình LED

Đối với dự án sử dụng màn hình LED, hệ thống có thể triển khai các LED controller board phù hợp để đưa nội dung tới màn hình.

Việc lựa chọn cấu hình LED cần dựa trên độ phân giải vật lý của màn hình, số pixel ngang và dọc, receiving card, sơ đồ cabinet và loại controller board được sử dụng.

Frame synchronization cho video wall hiển thị đồng bộ

Một video wall lớn có thể sử dụng nhiều cổng đầu ra để tạo nên một hình ảnh thống nhất. Nếu các đầu ra không được đồng bộ, nội dung chuyển động có thể xuất hiện hiện tượng lệch hình hoặc tearing tại đường ghép.

DS-C30S-S23 sử dụng công nghệ đồng bộ khung hình để hỗ trợ các đầu ra hoạt động đồng bộ, hướng tới hình ảnh đầy đủ, chuyển động mượt và hạn chế hiện tượng xé hình hoặc đường ghép không đồng nhất.

Đây là đặc tính quan trọng khi một camera, video hoặc dashboard được mở rộng trên nhiều màn hình cùng lúc.

Khả năng giải mã camera IP và NVR mạnh mẽ

Tích hợp trực tiếp nguồn video mạng

Khi trang bị decoding board phù hợp, DS-C30S-S23 có thể giải mã tín hiệu từ camera mạng và NVR.

Khả năng này giúp chassis đặc biệt phù hợp với trung tâm giám sát an ninh, bởi camera IP có thể được đưa trực tiếp vào video wall mà không cần chuyển từng luồng camera thành HDMI trước.

Hỗ trợ đến 256 kênh giải mã

Theo cấu hình được công bố, hệ thống có thể hỗ trợ tối đa 256 kênh giải mã khi được lắp đầy đủ các service board phù hợp.

Ở cấu hình đầy đủ, hệ thống có khả năng đồng thời đưa số lượng lớn nguồn camera 2 MP lên video wall. Trang Hikvision hiện mô tả khả năng lắp tối đa tám decoding board và giải mã đồng thời 128 kênh 1080p/30fps tới video wall.

Hỗ trợ video đến 16 MP

Hệ thống hỗ trợ giải mã nguồn video độ phân giải cao lên đến 16 MP theo cấu hình tương thích.

Điều này hữu ích với những hệ thống camera độ phân giải cao tại sân bay, quảng trường, giao thông hoặc các khu vực cần quan sát phạm vi lớn.

Tương thích nhiều codec phổ biến

Hệ thống hỗ trợ các chuẩn giải mã phổ biến gồm:

• H.264.
• H.265.
• Smart264.
• Smart265.
• MJPEG.

Ngoài codec, hệ thống còn hỗ trợ nhiều dạng đóng gói tín hiệu như PS, TS, ES, RTP và HIK theo kiến trúc tương thích.

DS-C30S-S23 hỗ trợ video wall đến 88 màn hình

Một trong những thông số đáng chú ý nhất của DS-C30S-S23 là khả năng xây dựng hệ thống ghép màn hình quy mô lớn.

Khi chassis được cấu hình đầy đủ với service board phù hợp, hệ thống hỗ trợ splicing lên đến 88 màn hình. Thông số video wall scale 88 hiện cũng được Hikvision công bố cho DS-C30S-S23(V2).

Khả năng này phù hợp với:

• Command center cấp tỉnh hoặc quy mô lớn.
• Trung tâm điều hành giao thông.
• Trung tâm giám sát an ninh.
• Trung tâm vận hành năng lượng.
• Phòng điều khiển nhà máy.
• Trung tâm giám sát sân bay.
• Trung tâm điều hành đô thị thông minh.

Mở cửa sổ và floating window linh hoạt

Video wall tại trung tâm điều hành cần khả năng thay đổi bố cục liên tục. DS-C30S-S23 hỗ trợ mở cửa sổ và floating window, cho phép nguồn tín hiệu được bố trí linh hoạt trên màn hình.

Một camera quan trọng có thể được mở lớn, trong khi các nguồn camera phụ, dashboard hoặc bản đồ được bố trí ở những cửa sổ nhỏ hơn.

Đến 8 lớp nguồn 1080p trên một màn hình

Theo cấu hình hiện tại của sản phẩm, mỗi màn hình có thể xử lý nhiều lớp nguồn, trong đó cấu hình được công bố hỗ trợ tới 8 lớp 1080p hoặc 4 lớp 4K trên một màn hình tùy cấu hình service board.

Khả năng layer giúp video wall thực hiện những bố cục phức tạp hơn so với việc chỉ chia màn hình thành các ô cố định.

Chia nguồn thành nhiều cửa sổ

Mỗi cửa sổ nguồn có thể được chia theo nhiều bố cục khác nhau như:

• 1 cửa sổ.
• 4 cửa sổ.
• 6 cửa sổ.
• 8 cửa sổ.
• 9 cửa sổ.
• 16 cửa sổ.

Đây là chức năng hữu ích trong giám sát camera, khi người vận hành cần chuyển nhanh giữa một camera toàn màn hình và nhóm nhiều camera.

Quản lý đến 8 video wall độc lập

DS-C30S-S23 hỗ trợ quản lý tới 8 video wall trong cùng hệ thống.

Điều này có nghĩa một trung tâm lớn có thể tổ chức nhiều khu vực hiển thị phục vụ những nhiệm vụ khác nhau. Ví dụ:

• Video wall thứ nhất cho giám sát camera.
• Video wall thứ hai cho bản đồ GIS.
• Video wall thứ ba cho dữ liệu vận hành.
• Video wall thứ tư cho xử lý sự cố.

Việc quản lý nhiều wall trong cùng nền tảng giúp hệ thống dễ tổ chức hơn so với xây dựng từng video wall như một hệ thống hoàn toàn độc lập.

Background 8K tạo giao diện chuyên nghiệp cho command center

Controller hỗ trợ tới 8 hình nền độ phân giải cao, mỗi video wall có thể sử dụng một background phù hợp.

Background có thể là:

• Bản đồ khu vực.
• Sơ đồ nhà máy.
• Bản đồ giao thông.
• Sơ đồ hệ thống điện.
• Giao diện nhận diện command center.
• Hình ảnh thương hiệu.

Sau đó các cửa sổ camera hoặc nguồn dữ liệu có thể được bố trí trên nền, tạo nên giao diện điều hành trực quan hơn.

Lưu tối đa 128 scene để chuyển bố cục nhanh

DS-C30S-S23 hỗ trợ tối đa 128 scene. Mỗi scene có thể lưu một bố cục video wall đã được thiết lập trước.

Thay vì phải sắp xếp lại từng cửa sổ khi thay đổi nhiệm vụ, người vận hành có thể gọi scene tương ứng.

Scene giám sát thông thường

Hiển thị nhóm camera chính và các dashboard vận hành thường xuyên.

Scene cảnh báo

Khi xảy ra sự cố, camera hoặc nguồn liên quan có thể được ưu tiên hiển thị theo bố cục đã chuẩn bị trước.

Scene hội nghị điều hành

Video wall có thể chuyển sang bố cục ưu tiên nội dung họp, dashboard, bản đồ và nguồn hội nghị.

Scene sự kiện đặc biệt

Các nguồn và bố cục riêng có thể được lưu cho từng tình huống mà không làm thay đổi cấu hình vận hành thông thường.

Tự động chuyển nguồn theo view group

Hệ thống hỗ trợ auto-switch các nhóm nguồn thông qua client tương thích.

Người vận hành có thể thiết lập chuyển đổi:

• Trên một cửa sổ.
• Trên một nhóm cửa sổ.
• Trên toàn bộ các cửa sổ.

Khả năng này đặc biệt hữu ích với trung tâm giám sát có số lượng camera lớn hơn số cửa sổ đang hiển thị.

Thay vì cố gắng mở tất cả camera đồng thời, một khu vực có thể tự động luân phiên các camera theo khoảng thời gian được thiết lập.

Hỗ trợ phụ đề cho thông báo và cảnh báo

DS-C30S-S23 hỗ trợ tối đa 12 subtitle trên thiết bị và tối đa 3 subtitle trên mỗi video wall theo cấu hình được công bố.

Phụ đề có thể được sử dụng cho:

• Thông báo vận hành.
• Cảnh báo sự cố.
• Tên khu vực.
• Thông tin trực ca.
• Nội dung chỉ đạo.
• Thông tin thời gian hoặc sự kiện.

Khả năng đưa thông tin dạng chữ trực tiếp lên video wall giúp người vận hành kết hợp hình ảnh với dữ liệu cảnh báo trong cùng một giao diện.

Preview video wall và nguồn tín hiệu trước khi đưa lên màn hình

Hệ thống hỗ trợ xem hình ảnh video wall trên màn hình kết nối hoặc preview thông qua client.

Đây là chức năng hữu ích trong phòng điều hành vì người vận hành có thể kiểm tra nguồn hoặc bố cục trước khi thực hiện thay đổi trên màn hình chính.

Việc preview giảm nguy cơ đưa nhầm nguồn lên video wall trong những môi trường có nhiều workstation, camera và nguồn tín hiệu khác nhau.

Điều khiển PTZ trực tiếp trong hệ thống giám sát

Khi video wall được sử dụng cùng hệ thống camera tương thích, nền tảng hỗ trợ điều khiển PTZ để thực hiện các thao tác như quay, quét và zoom camera.

Đối với trung tâm an ninh, người vận hành có thể quan sát sự kiện trên video wall, phóng lớn camera và điều chỉnh PTZ mà không cần tách khỏi quy trình giám sát.

Hỗ trợ ONVIF cho thiết bị mạng

Hệ thống hỗ trợ ONVIF để truy cập nguồn thiết bị mạng tương thích phục vụ giải mã.

Đây là điểm hữu ích đối với dự án có hệ thống camera IP. Tuy nhiên, trước khi sử dụng camera hoặc NVR của bên thứ ba, đơn vị triển khai nên kiểm tra thực tế profile ONVIF, codec, bitrate, độ phân giải và những chức năng cần khai thác.

Điều khiển màn hình LCD và LED từ phần mềm

Điều khiển LCD

Thông qua phần mềm tương thích, hệ thống hỗ trợ nhiều chức năng điều khiển màn hình LCD như:

• Bật hoặc tắt màn hình.
• Chuyển nguồn tín hiệu.
• Điều chỉnh độ sáng.
• Điều chỉnh độ tương phản.
• Điều chỉnh màu sắc.
• Điều chỉnh độ sắc nét.
• Điều chỉnh vị trí hình ảnh theo chiều ngang và dọc.

Điều khiển màn hình LED

Đối với LED, hệ thống hỗ trợ các chức năng như bật/tắt màn hình và chuyển đổi nguồn tín hiệu theo kiến trúc tương thích.

Khả năng đưa màn hình vào cùng nền tảng điều khiển giúp trung tâm vận hành hạn chế việc phải sử dụng nhiều giao diện riêng biệt cho từng thành phần.

Quản lý DS-C30S-S23 qua client, web và thiết bị di động

Hệ thống hỗ trợ truy cập và vận hành thông qua control client và web client, đồng thời cung cấp khả năng truy cập bằng mobile client trên Android hoặc iOS theo nền tảng tương thích.

Đây là lợi thế đối với hệ thống video wall quy mô lớn bởi cấu hình và kiểm tra thiết bị không nhất thiết phải được thực hiện trực tiếp tại chassis.

Cấu hình tham số từ xa

Kỹ thuật viên có thể lấy và cấu hình tham số từ xa, đồng thời thực hiện nhập hoặc xuất cấu hình.

Việc lưu cấu hình đặc biệt hữu ích khi hệ thống có nhiều service board và nhiều video wall, giúp quá trình backup hoặc khôi phục được tổ chức rõ ràng hơn.

Kiểm tra trạng thái và system log

DS-C30S-S23 hỗ trợ truy xuất trạng thái hoạt động và nhật ký hệ thống từ xa.

System log cung cấp dữ liệu quan trọng khi cần tìm nguyên nhân vấn đề liên quan tới mạng, board, nguồn tín hiệu hoặc trạng thái thiết bị.

Khởi động lại và nâng cấp từ xa

Hệ thống hỗ trợ một số tác vụ bảo trì như restart, khôi phục cài đặt mặc định và nâng cấp từ xa.

Với một controller đặt trong phòng máy chuyên dụng, khả năng quản trị từ xa giúp giảm số lần kỹ thuật viên phải thao tác vật lý trực tiếp.

Giám sát lỗi và cảnh báo chủ động

DS-C30S-S23 hỗ trợ tự động phát hiện và cảnh báo nhiều trạng thái bất thường khi các board hoạt động online.

Các nhóm cảnh báo có thể bao gồm:

• Mất kết nối mạng.
• Xung đột địa chỉ IP.
• Truy cập không hợp lệ.
• Nhiệt độ vượt ngưỡng.
• Bất thường quạt.
• Các trạng thái thiết bị cần kiểm tra.

Đây là nhóm chức năng quan trọng đối với command center cần hoạt động liên tục. Đội ngũ kỹ thuật có thể nhận biết dấu hiệu bất thường sớm thay vì chỉ phản ứng sau khi màn hình đã mất hình.

Quản lý quyền người dùng theo nhu cầu vận hành

Hệ thống hỗ trợ user permission management, cho phép những tài khoản khác nhau được phân quyền sử dụng tài nguyên và chức năng video wall tương ứng.

Đây là yếu tố quan trọng trong trung tâm điều hành có nhiều bộ phận cùng sử dụng một hệ thống.

Ví dụ, nhân viên vận hành thông thường có thể chỉ được phép gọi các scene đã thiết lập, trong khi kỹ thuật viên được cấp quyền thay đổi cấu hình sâu hơn.

Phân quyền đúng giúp giảm nguy cơ thay đổi nhầm cấu hình quan trọng và tạo quy trình vận hành rõ ràng hơn.

Đồng bộ thời gian bằng NTP

DS-C30S-S23 hỗ trợ đồng bộ thời gian thủ công hoặc NTP.

Trong hệ thống có nhiều camera, NVR, workstation và thiết bị điều khiển, thời gian thống nhất giúp việc đối chiếu log, sự kiện và cảnh báo thuận tiện hơn.

Đây là chi tiết đặc biệt quan trọng với trung tâm an ninh hoặc trung tâm xử lý sự cố, nơi thời điểm xảy ra sự kiện cần được xác định chính xác.

Ứng dụng thực tế của DS-C30S-S23

Với chassis 8U, 23 khe service board, khả năng xử lý đa nguồn và video wall quy mô lớn, DS-C30S-S23 phù hợp để cân nhắc cho:

• Trung tâm điều hành và command center.
• Trung tâm giám sát an ninh.
• Trung tâm điều hành giao thông.
• Trung tâm giám sát đô thị thông minh.
• Phòng điều khiển nhà máy.
• Trung tâm vận hành điện và năng lượng.
• Trung tâm giám sát sân bay.
• Phòng điều hành nhà ga.
• Trung tâm dữ liệu.
• Video wall tại cơ quan nhà nước.
• Trung tâm điều hành doanh nghiệp.
• Hệ thống CCTV quy mô lớn.
• Video wall LCD nhiều màn hình.
• Màn hình LED tại trung tâm điều hành.
• Hệ thống cần phối hợp nguồn HDMI, DVI, DP và camera IP.

Vì sao nên lựa chọn DS-C30S-S23?

Điểm mạnh đầu tiên của DS-C30S-S23 là khả năng cấu hình theo nhu cầu. 23 khe service board cho phép đơn vị triển khai cân đối giữa số lượng đầu vào, đầu ra và khả năng giải mã thay vì phải sử dụng một cấu hình cố định.

Thiết kế hot-swap giúp quá trình mở rộng và bảo trì thuận tiện hơn, trong khi nguồn dự phòng, nhiều quạt thông minh và kiến trúc main control board phù hợp với hệ thống cần vận hành lâu dài.

Về nguồn tín hiệu, controller có thể làm việc với nhiều chuẩn video từ VGA, DVI và HDMI tới các nguồn 4K, đồng thời hỗ trợ camera IP và NVR thông qua decoding board.

YUV 4:4:4, frame synchronization và khả năng xử lý nhiều layer giúp hệ thống phù hợp với nội dung command center yêu cầu hình ảnh rõ, nhiều cửa sổ và khả năng ghép nguồn linh hoạt.

Ở cấp độ video wall, khả năng ghép tới 88 màn hình, quản lý nhiều video wall, background độ phân giải cao, scene, phụ đề và auto-switch tạo ra một nền tảng đủ mạnh cho những trung tâm điều hành phức tạp.

Bên cạnh đó, quản trị từ xa, cảnh báo lỗi, quản lý quyền người dùng, PTZ và tích hợp thiết bị mạng giúp DS-C30S-S23 vượt ra ngoài chức năng của một bộ chia hoặc bộ ghép hình thông thường.

Ai nên lựa chọn DS-C30S-S23?

Sản phẩm đáng cân nhắc nếu dự án có một hoặc nhiều yêu cầu sau:

• Cần chassis video wall chuyên nghiệp chuẩn rack 8U.
• Cần cấu hình linh hoạt số lượng input và output board.
• Cần tới 23 khe service board.
• Cần service board hỗ trợ hot-swap.
• Cần hệ thống video wall quy mô lớn.
• Cần ghép hàng chục màn hình trong một hệ thống.
• Cần xử lý đồng thời nguồn HDMI, DVI, VGA, DP hoặc nguồn 4K.
• Cần đưa camera IP và NVR trực tiếp lên video wall.
• Cần nhiều cửa sổ và floating window.
• Cần nhiều scene vận hành.
• Cần quản lý nhiều video wall.
• Cần cơ chế nguồn và điều khiển dự phòng.
• Cần quản lý người dùng theo quyền.
• Cần cảnh báo lỗi và bảo trì từ xa.
• Cần nền tảng có khả năng nâng cấp trong tương lai.

Lưu ý khi lựa chọn DS-C30S-S23

DS-C30S-S23 là chassis, cần cấu hình service board theo dự án

Đây là điểm rất quan trọng trước khi yêu cầu báo giá. DS-C30S-S23 là chassis video wall modular; cấu hình hoàn chỉnh phụ thuộc vào các service board được lắp bên trong.

Do đó, giá của một hệ thống hoàn chỉnh không nên được xác định chỉ dựa trên giá chassis.

Đơn vị tư vấn cần biết số lượng nguồn, chuẩn tín hiệu, số màn hình và chức năng cần sử dụng để lựa chọn board phù hợp.

Xác định số lượng và loại nguồn đầu vào

Cần thống kê cụ thể:

• Bao nhiêu nguồn HDMI.
• Bao nhiêu nguồn DVI.
• Có nguồn DisplayPort hay không.
• Có nguồn 4K hay không.
• Bao nhiêu workstation.
• Bao nhiêu camera IP.
• Nguồn camera đi trực tiếp hay thông qua NVR.

Từ dữ liệu này mới có thể tính chính xác số lượng và loại input/decoding board.

Xác định số lượng màn hình đầu ra

Cần xác định số màn hình vật lý, loại màn hình và độ phân giải của từng thiết bị.

Ví dụ, video wall 4 × 4 có 16 màn hình sẽ có yêu cầu đầu ra khác hoàn toàn hệ thống 8 × 8 hoặc video wall LED có độ phân giải tùy chỉnh.

Phân biệt nguồn Full HD và 4K

Không phải tất cả nguồn đều cần sử dụng board 4K. Việc xác định chính xác độ phân giải giúp tối ưu số khe và chi phí hệ thống.

Nếu một nhóm workstation chỉ sử dụng 1080p, có thể lựa chọn cấu hình phù hợp thay vì sử dụng khả năng 4K cho mọi đường tín hiệu.

Tính tài nguyên giải mã camera

Với nguồn IP, cần xác định số camera, độ phân giải, codec, frame rate và số luồng cần hiển thị đồng thời.

Một dự án 128 camera Full HD có yêu cầu giải mã khác với dự án 128 camera 8 MP hoặc 16 MP.

Vì vậy, chỉ tính số lượng camera mà không tính độ phân giải có thể dẫn tới cấu hình decoding board không phù hợp.

Thiết kế dự phòng ngay từ đầu

Nếu video wall phục vụ hoạt động quan trọng, phương án dự phòng cần được xác định ngay ở bước thiết kế.

Ngoài nguồn hoặc main control board, cần xem xét UPS, tuyến mạng, switch, nguồn tín hiệu, output board, màn hình và các thiết bị liên quan.

Chừa khe cho khả năng mở rộng

Nếu dự án có khả năng tăng số lượng camera, workstation hoặc màn hình trong vài năm tới, không nên sử dụng toàn bộ 23 khe ngay từ cấu hình ban đầu nếu không cần thiết.

Việc dự phòng một số khe giúp quá trình nâng cấp sau này đơn giản hơn và khai thác đúng lợi thế của chassis modular.

DS-C30S-S23 khác gì bộ video wall controller cấu hình cố định?

Bộ xử lý video wall cấu hình cố định thường có sẵn một số lượng nhất định đầu vào và đầu ra. Đây có thể là lựa chọn phù hợp cho những hệ thống nhỏ, ít nguồn và gần như không thay đổi cấu hình.

DS-C30S-S23 hướng đến nhu cầu khác: hệ thống lớn, nhiều loại nguồn và khả năng mở rộng.

Kiến trúc 23 khe giúp đầu vào và đầu ra được cấu hình theo dự án. Khi nhu cầu thay đổi, service board có thể được bổ sung hoặc bố trí lại trong phạm vi kiến trúc được hỗ trợ.

Vì vậy, với một phòng họp chỉ cần vài nguồn HDMI và vài màn hình, chassis 8U có thể vượt quá nhu cầu thực tế. Nhưng với command center có hàng chục màn hình, nhiều workstation và hàng trăm camera, thiết kế modular mang lại lợi thế rõ ràng hơn.

Có nên chọn DS-C30S-S23 cho hệ thống nhỏ?

Không phải dự án nào cũng cần DS-C30S-S23. Với hệ thống chỉ có vài màn hình và ít nguồn tín hiệu, một video wall controller chassis nhỏ hơn có thể hợp lý hơn.

Ví dụ, Hikvision hiện có các chassis nhỏ hơn với số khe thấp hơn dành cho những cấu hình không cần đến năng lực của hệ thống 23 khe. Điều này phản ánh xu hướng lựa chọn controller theo đúng quy mô thay vì mặc định sử dụng chassis lớn nhất.

DS-C30S-S23 phù hợp nhất khi dự án thực sự cần:

• Số lượng đầu vào và đầu ra lớn.
• Nhiều chuẩn tín hiệu khác nhau.
• Nhiều camera IP cần giải mã.
• Video wall quy mô lớn.
• Khả năng mở rộng theo thời gian.
• Kiến trúc modular và khả năng bảo trì board.
• Các chức năng quản trị dành cho command center.

Tư vấn DS-C30S-S23 và báo giá hệ thống video wall

DS-C30S-S23 là chassis video wall chuyên nghiệp phù hợp với những dự án yêu cầu khả năng xử lý lớn và cấu hình linh hoạt. Thiết kế rack 8U, 23 khe service board, hot-swap, nguồn dự phòng, 6 quạt thông minh và kiến trúc main control board tạo nền tảng phần cứng phù hợp cho các trung tâm điều hành quy mô lớn.

Khả năng tiếp nhận nhiều chuẩn tín hiệu từ VGA, DVI, HDMI tới nguồn 4K, kết hợp camera IP và NVR, cho phép hệ thống xây dựng một nền tảng hiển thị hợp nhất thay vì phải sử dụng nhiều bộ xử lý riêng biệt.

Ở phía video wall, khả năng ghép tới 88 màn hình theo cấu hình đầy đủ, nhiều layer, floating window, scene, background, phụ đề và auto-switch đáp ứng tốt các yêu cầu hiển thị phức tạp của command center.

Tuy nhiên, DS-C30S-S23 không nên được báo giá như một thiết bị độc lập có cấu hình cố định. Chi phí và khả năng thực tế phụ thuộc trực tiếp vào số lượng và loại service board được lựa chọn.

Để xây dựng cấu hình chính xác, khách hàng nên cung cấp số lượng màn hình, sơ đồ video wall, độ phân giải màn hình, số lượng và chuẩn nguồn video, số camera IP/NVR, độ phân giải camera, số luồng cần giải mã đồng thời, nhu cầu nguồn 4K, số scene, yêu cầu dự phòng và kế hoạch mở rộng trong tương lai.

Từ các thông tin trên, đội ngũ kỹ thuật có thể tính toán số lượng input board, output board, decoding board và các thành phần cần thiết, đồng thời tối ưu việc sử dụng 23 khe cắm để tránh cấu hình thiếu năng lực hoặc đầu tư dư thừa.

Liên hệ ngay để được tư vấn DS-C30S-S23, thiết kế cấu hình video wall theo số lượng nguồn và màn hình thực tế, lựa chọn service board phù hợp, tính phương án dự phòng, hỗ trợ lắp đặt – cấu hình và nhận báo giá chi tiết cho từng dự án.
