Bộ điều khiển LED không đồng bộ Hikvision DS-DT60B-01HI12NO/U 12 cổng

DS-DT60B-01HI12NO/U – Bộ điều khiển LED không đồng bộ 12 cổng cho hệ thống chuyên nghiệp

DS-DT60B-01HI12NO/U là bộ điều khiển LED không đồng bộ 12 cổng hướng đến các hệ thống cần khả năng tải lớn, nguồn video 4K và phương thức phát nội dung linh hoạt. Với tổng khả năng tải lên đến 7,8 triệu pixel, HDMI 2.0 hỗ trợ 4096 × 2160@60Hz cùng nền tảng Android 12 tích hợp, thiết bị đáp ứng hiệu quả nhiều dự án màn hình LED quảng cáo, showroom, trung tâm thương mại, phòng hội nghị và hệ thống hiển thị doanh nghiệp.

Khác với controller chỉ phụ thuộc vào tín hiệu video bên ngoài, DS-DT60B-01HI12NO/U được tích hợp Android 12, RAM 4GB và bộ nhớ 64GB để hỗ trợ phát nội dung multimedia. Người vận hành có thể sử dụng nguồn HDMI từ máy tính hoặc thiết bị AV khi cần trình chiếu trực tiếp, đồng thời khai thác khả năng phát chương trình qua USB cho các ứng dụng không đồng bộ.

Thiết bị còn cung cấp nhiều chức năng phục vụ hệ thống LED chuyên nghiệp như HDMI loop-through 4K, lưu tối đa 10 scene, tùy chỉnh EDID, hiệu chỉnh theo từng pixel, quản trị qua mạng, giám sát cabinet, kết nối RS-485, tích hợp IoT và cơ chế backup. Đây là những yếu tố giúp controller không chỉ giải quyết bài toán truyền hình ảnh mà còn hỗ trợ vận hành và bảo trì hệ thống trong thời gian dài.

Những điểm nổi bật của DS-DT60B-01HI12NO/U

12 cổng tải LED với tổng khả năng điều khiển đến 7.8MP

Một trong những tiêu chí quan trọng nhất khi lựa chọn LED controller là tổng số pixel thiết bị có thể quản lý. DS-DT60B-01HI12NO/U cung cấp 12 kênh đầu ra tải LED với tổng khả năng điều khiển tối đa lên đến 7,8 triệu pixel.

Mỗi cổng mạng hỗ trợ tải tối đa 0,65MP theo cấu hình được công bố. Việc có 12 đường tải giúp kỹ thuật viên phân chia cabinet và receiving card thành nhiều khu vực hợp lý hơn, đặc biệt với màn hình có mật độ điểm ảnh cao hoặc số lượng cabinet tương đối lớn.

Trong thực tế, khách hàng không nên lựa chọn controller chỉ dựa trên kích thước màn hình tính bằng mét vuông. Hai màn hình có cùng diện tích nhưng sử dụng pixel pitch khác nhau có thể tạo ra tổng số điểm ảnh chênh lệch đáng kể.

Tính tổng pixel trước khi lựa chọn controller

Để xác định DS-DT60B-01HI12NO/U có phù hợp với màn hình hay không, cần xác định độ phân giải ngang và dọc của toàn hệ thống LED, sau đó nhân hai giá trị để tính tổng số pixel.

Ví dụ, màn hình sử dụng module có pixel pitch nhỏ sẽ tạo ra nhiều điểm ảnh hơn so với màn hình cùng kích thước sử dụng pixel pitch lớn. Vì vậy, tổng pixel và tải trên từng cổng Ethernet mới là cơ sở kỹ thuật phù hợp để lựa chọn controller.

Việc tính tải ngay từ giai đoạn thiết kế giúp hạn chế tình trạng đã hoàn thiện cabinet nhưng bộ điều khiển không đủ cổng hoặc không đáp ứng tổng độ phân giải cần thiết.

Hỗ trợ màn hình LED có tỷ lệ đặc biệt

DS-DT60B-01HI12NO/U hỗ trợ chiều rộng tối đa đến 8192 pixel và chiều cao tối đa đến 8192 pixel cho một thiết bị trong giới hạn tổng khả năng tải.

Thông số này tạo thuận lợi khi triển khai các màn hình không theo tỷ lệ 16:9 thông thường, chẳng hạn LED backdrop siêu rộng, màn hình banner, bảng LED kéo dài hoặc các hệ thống hiển thị được thiết kế theo kiến trúc công trình.

Thiết bị cũng hỗ trợ tùy chỉnh cách đi dây mà không bị giới hạn bởi khung hình chữ nhật, cho phép kỹ thuật viên xây dựng sơ đồ cabinet linh hoạt hơn theo cấu tạo thực tế của màn hình.

HDMI 2.0 hỗ trợ nguồn video 4K@60Hz

DS-DT60B-01HI12NO/U được trang bị đầu vào HDMI 2.0 với độ phân giải tối đa 4096 × 2160@60Hz.

Khả năng tiếp nhận nguồn 4K@60Hz phù hợp với workstation, media server, máy tính đồ họa, đầu phát multimedia và nhiều thiết bị AV chuyên nghiệp. Đây là lợi thế đáng chú ý khi hệ thống màn hình LED cần khai thác nội dung có độ phân giải cao hoặc nhiều chi tiết.

Đối với màn hình có độ phân giải vật lý không trùng với nguồn 4K, controller còn hỗ trợ scaling để điều chỉnh nội dung theo khu vực hiển thị thực tế.

Thích ứng frame rate từ 25Hz đến 120Hz

Trong quá trình thu nhận hình ảnh, controller hỗ trợ tốc độ khung hình từ 25Hz đến 120Hz.

Dải frame rate rộng giúp thiết bị thích ứng với nhiều loại nguồn hình ảnh, từ video quảng cáo và nội dung trình chiếu doanh nghiệp đến các nguồn multimedia có tốc độ khung hình cao.

RGB và YUV 4:4:4 giúp duy trì chi tiết hình ảnh

DS-DT60B-01HI12NO/U hỗ trợ xử lý RGB và YUV 4:4:4, hướng đến việc duy trì đầy đủ thông tin màu trong chuỗi tín hiệu tương thích.

Định dạng 4:4:4 đặc biệt hữu ích khi màn hình thường xuyên hiển thị chữ nhỏ, bảng số liệu, dashboard, bản đồ, biểu đồ hoặc giao diện phần mềm. Những loại nội dung này yêu cầu đường viền ký tự và chi tiết đồ họa được thể hiện rõ ràng.

Xử lý hình ảnh 10 bit

Thiết bị hỗ trợ độ sâu xử lý 10 bit, tạo nền tảng phù hợp cho hệ thống LED yêu cầu khả năng xử lý màu và chuyển sắc tốt.

Khi được kết hợp đồng bộ với receiving card, module LED, nguồn nội dung và cấu hình phù hợp, độ sâu xử lý cao giúp hệ thống khai thác tốt hơn những vùng chuyển màu phức tạp và nội dung hình ảnh chất lượng cao.

Không chỉ là bộ gửi tín hiệu LED thông thường

Một trong những điểm tạo khác biệt cho DS-DT60B-01HI12NO/U là việc tích hợp trực tiếp hệ điều hành Android 12.

Nhờ nền tảng này, controller không chỉ nhận tín hiệu HDMI trực tiếp mà còn có khả năng đảm nhiệm việc phát nội dung multimedia trong những cấu hình không đồng bộ phù hợp.

Đây là lợi thế đáng chú ý cho màn hình quảng cáo và digital signage, nơi nội dung có thể được lập sẵn thay vì phải duy trì một máy tính trình chiếu kết nối trực tiếp liên tục.

RAM 4GB và bộ nhớ 64GB

Hệ thống Android trên DS-DT60B-01HI12NO/U đi kèm RAM 4GB và bộ nhớ lưu trữ 64GB.

Bộ nhớ tích hợp tạo không gian để hệ thống quản lý nội dung multimedia và hỗ trợ hoạt động phát chương trình theo cấu hình tương ứng.

Với các dự án biển quảng cáo, showroom hoặc sảnh doanh nghiệp, việc có bộ nhớ ngay trên controller giúp kiến trúc hệ thống gọn hơn so với mô hình luôn phải có một máy tính phát nội dung riêng biệt.

Phát chương trình qua USB flash drive

DS-DT60B-01HI12NO/U hỗ trợ phát chương trình thông qua USB flash drive. Đây là phương thức cập nhật nội dung thuận tiện trong những hệ thống cần thay đổi chương trình định kỳ.

Nhân viên vận hành có thể chuẩn bị nội dung theo quy trình của hệ thống và sử dụng USB khi cần cập nhật chương trình, phù hợp với nhiều ứng dụng quảng cáo hoặc màn hình thông tin.

Hỗ trợ nhiều loại nội dung multimedia

Nền tảng phát nội dung có thể phục vụ nhiều dạng dữ liệu như video, hình ảnh, âm thanh, tài liệu, văn bản, stream media và đồng hồ.

Khả năng hỗ trợ nhiều loại nội dung giúp DS-DT60B-01HI12NO/U phù hợp với các hệ thống không chỉ phát video mà còn cần đưa thông tin, lịch trình, hình ảnh thương hiệu hoặc dữ liệu khác lên màn hình LED.

Hỗ trợ điều khiển chương trình phát

Hệ thống hỗ trợ các thao tác phát, dừng và điều khiển nội dung multimedia theo chức năng được cung cấp. Người quản trị cũng có thể thiết lập kích thước cửa sổ, vị trí và thời gian phát.

Việc có thể cấu hình chương trình và lịch phát đặc biệt hữu ích cho các màn hình cần nội dung thay đổi theo từng thời điểm trong ngày.

Khả năng giải mã nội dung video

Theo dữ liệu sản phẩm, thiết bị hỗ trợ giải mã một kênh video 4K hoặc nhiều luồng video Full HD trong cấu hình multimedia tương ứng.

Khả năng này mở rộng phạm vi sử dụng của controller trong các hệ thống quảng cáo, trình chiếu nội dung số và những ứng dụng cần khai thác bộ phát tích hợp thay vì nguồn HDMI bên ngoài.

Full-screen zoom cho trình chiếu toàn màn hình

DS-DT60B-01HI12NO/U hỗ trợ phóng nội dung nguồn video để phủ toàn bộ khu vực màn hình LED.

Tính năng này hữu ích khi nguồn HDMI có độ phân giải khác với màn hình thực tế nhưng người dùng vẫn muốn nội dung được trình bày trên toàn bộ vùng hiển thị.

Custom zoom cho màn hình có tỷ lệ đặc biệt

Đối với LED banner, backdrop sân khấu hoặc màn hình siêu rộng, việc chỉ sử dụng chế độ full-screen đôi khi không tạo ra tỷ lệ hình ảnh phù hợp.

Custom zoom cho phép kỹ thuật viên tùy chỉnh cách nguồn video được bố trí trên màn hình, giúp DS-DT60B-01HI12NO/U thích ứng tốt hơn với những độ phân giải LED không tiêu chuẩn.

EDID tùy chỉnh giúp kiểm soát nguồn HDMI

Thiết bị hỗ trợ custom EDID, cho phép kỹ thuật viên chủ động hơn khi cấu hình cách nguồn phát nhận diện hệ thống hiển thị.

EDID đặc biệt hữu ích khi màn hình LED có độ phân giải hoặc tỷ lệ khác các chuẩn TV và màn hình máy tính phổ biến.

Khi kết hợp EDID với scaling, hệ thống có thể được tối ưu tốt hơn giữa nguồn phát và độ phân giải thực tế của màn hình LED.

Lưu tối đa 10 scene

DS-DT60B-01HI12NO/U hỗ trợ tối đa 10 scene. Những cấu hình đã lưu có thể được gọi lại khi cần, giúp giảm thao tác thiết lập lại hệ thống.

Ví dụ, doanh nghiệp có thể chuẩn bị một scene dành cho nội dung quảng cáo, một scene dành cho chương trình sự kiện và các scene khác cho từng chế độ vận hành cụ thể.

Đối với hệ thống thường xuyên thay đổi cách trình chiếu, tính năng scene giúp quá trình chuyển đổi nhanh và nhất quán hơn.

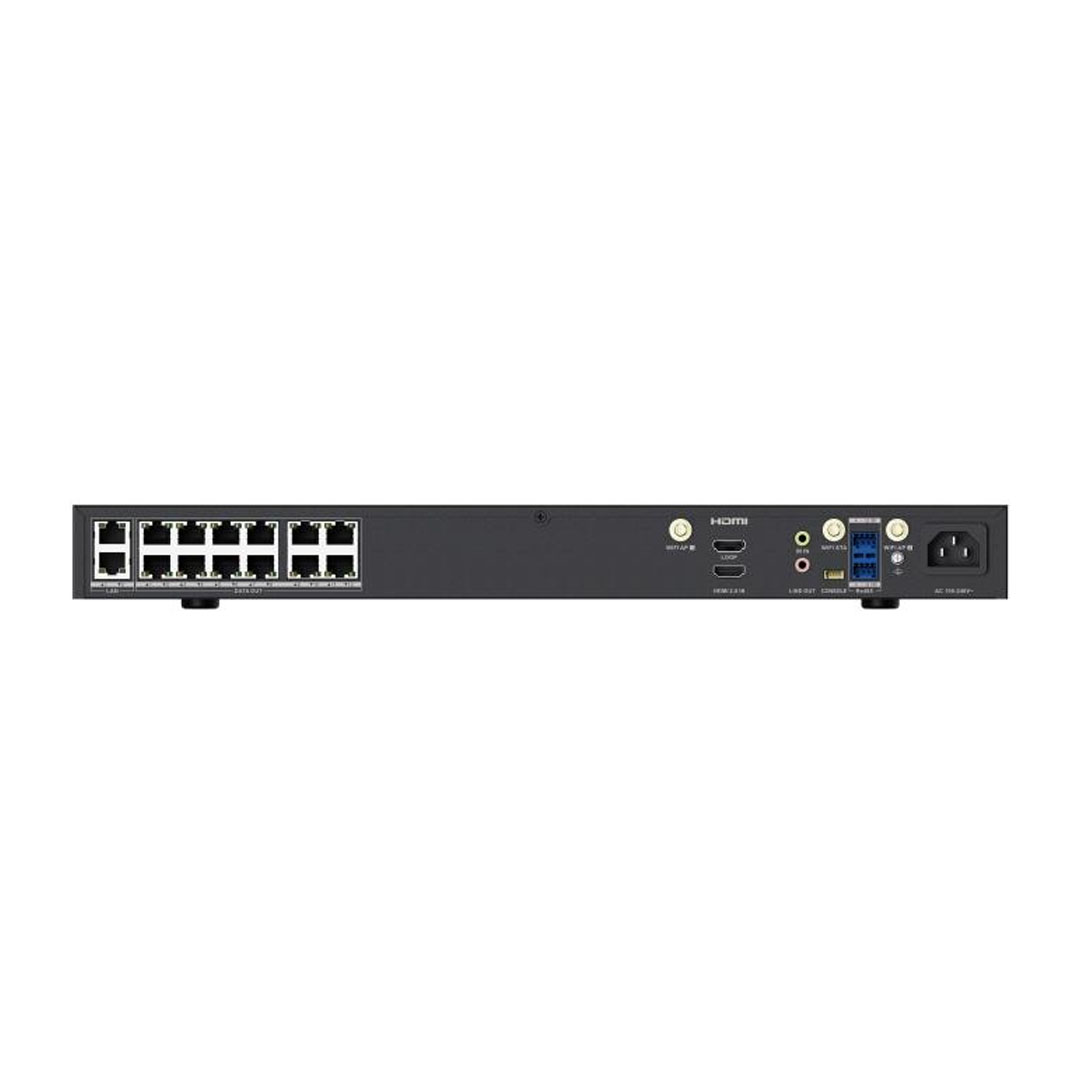

HDMI 2.0 loop-through mở rộng chuỗi tín hiệu

Ngoài đầu vào HDMI 2.0, controller hỗ trợ HDMI 2.0 loop-through với độ phân giải tối đa 4096 × 2160@60Hz.

Đầu ra loop cho phép tín hiệu HDMI tiếp tục được chuyển tới thiết bị khác trong chuỗi AV. Đây là tính năng hữu ích khi cùng một nguồn video cần được sử dụng cho nhiều controller hoặc thành phần xử lý khác nhau.

Tối ưu chất lượng hiển thị trên màn hình LED

Tần số quét đầu ra 3840Hz

DS-DT60B-01HI12NO/U hỗ trợ tần số quét đầu ra cao lên đến 3840Hz cùng thời gian phản hồi cấp nano giây.

Khi được kết hợp với receiving card và module LED phù hợp, tần số quét cao hỗ trợ nội dung chuyển động được thể hiện ổn định và mượt hơn.

Đây là thông số đáng quan tâm đối với màn hình LED quảng cáo, sân khấu, studio hoặc các khu vực có camera thường xuyên ghi hình màn hình.

Hiệu chỉnh màn hình theo từng pixel

Màn hình LED lớn thường được ghép từ nhiều module và cabinet. Trong quá trình sử dụng, sự khác biệt nhỏ về độ sáng hoặc màu giữa các khu vực có thể ảnh hưởng tới tính đồng nhất của toàn màn hình.

DS-DT60B-01HI12NO/U hỗ trợ hiệu chỉnh ở cấp độ pixel nhằm giảm sự khác biệt màu sắc và cải thiện chất lượng hiển thị.

Khả năng calibration đặc biệt có giá trị với showroom, màn hình thương hiệu, quảng cáo hình ảnh và các hệ thống yêu cầu độ đồng đều cao.

Điều chỉnh độ sáng từ mặt trước thiết bị

Mặt trước controller có các phím tăng và giảm độ sáng, giúp kỹ thuật viên thực hiện những thao tác cơ bản ngay tại thiết bị.

Khả năng điều chỉnh trực tiếp hữu ích trong giai đoạn lắp đặt, nghiệm thu hoặc khi cần thay đổi nhanh mức sáng theo môi trường trình chiếu.

Tùy chỉnh độ tương phản và nhiệt độ màu

Người vận hành có thể điều chỉnh các tham số hình ảnh như độ sáng, độ tương phản và nhiệt độ màu để phù hợp với từng môi trường.

Ví dụ, màn hình trong phòng điều hành có thể cần mức sáng và nhiệt độ màu khác màn hình quảng cáo đặt tại sảnh có cường độ ánh sáng môi trường cao.

Nhiều chế độ nhiệt độ màu

Controller hỗ trợ các chế độ nhiệt độ màu như tiêu chuẩn, màu ấm và màu lạnh, đồng thời cho phép người dùng tùy chỉnh nhiệt độ màu.

Khả năng này giúp hệ thống cân chỉnh hình ảnh phù hợp với nội dung, không gian và yêu cầu nhận diện thương hiệu.

Nhiều chế độ hiển thị theo mục đích sử dụng

DS-DT60B-01HI12NO/U cung cấp nhiều chế độ hiển thị để lựa chọn theo đặc tính nội dung, bao gồm general, text, advertisement, video, cinema và security.

Thay vì phải thiết lập lại nhiều tham số thủ công, người vận hành có thể lựa chọn profile gần nhất với mục đích trình chiếu.

Chế độ bảo vệ mắt

Thiết bị hỗ trợ eye protection mode nhằm cải thiện trải nghiệm quan sát trong những điều kiện sử dụng phù hợp.

Tính năng này đáng chú ý với phòng họp, phòng điều hành và các môi trường mà người sử dụng cần quan sát màn hình LED trong thời gian dài.

Quản lý và giám sát DS-DT60B-01HI12NO/U thuận tiện

Màn hình OLED 128 × 64 hỗ trợ kiểm tra trạng thái

Mặt trước DS-DT60B-01HI12NO/U được tích hợp màn hình OLED màu không cảm ứng với độ phân giải 128 × 64.

Kỹ thuật viên có thể theo dõi trạng thái thiết bị ngay tại controller, thuận tiện trong quá trình triển khai, nghiệm thu và bảo trì tại phòng máy.

Đèn báo trạng thái trực quan

Các đèn chỉ thị trên mặt trước cung cấp thông tin về tình trạng nguồn, truy cập tín hiệu và trạng thái hoạt động.

Khi hệ thống gặp vấn đề, kỹ thuật viên có thể sử dụng các tín hiệu trực quan này như một bước kiểm tra ban đầu trước khi thực hiện chẩn đoán sâu hơn.

Quản lý thông qua client hoặc giao diện web

DS-DT60B-01HI12NO/U hỗ trợ vận hành thông qua phần mềm client hoặc trang web quản lý của LED controller.

Khả năng quản trị qua mạng giúp đội ngũ kỹ thuật cấu hình và theo dõi hệ thống mà không phải luôn thao tác trực tiếp trên thiết bị.

Điều này đặc biệt hữu ích khi controller được đặt trong phòng máy, tủ rack hoặc khu vực khó tiếp cận thường xuyên.

Theo dõi quan hệ tải giữa controller và màn hình

Thiết bị hỗ trợ giám sát mối quan hệ tải giữa controller và LED display.

Với hệ thống sử dụng 12 cổng và nhiều receiving card, khả năng xác định mối quan hệ giữa từng đường tín hiệu với khu vực màn hình giúp quá trình kiểm tra thuận tiện hơn.

Định vị khu vực hiển thị bất thường

DS-DT60B-01HI12NO/U hỗ trợ xác định vị trí màn hình bất thường trong quá trình vận hành.

Đối với hệ thống có nhiều cabinet, tính năng này hỗ trợ đội ngũ kỹ thuật khoanh vùng khu vực cần kiểm tra thay vì phải kiểm tra toàn bộ màn hình theo cách thủ công.

Theo dõi trạng thái CPU, bộ nhớ và cổng mạng

Người quản trị có thể kiểm tra các thông tin như trạng thái chạy của thiết bị, bộ nhớ, mức sử dụng CPU, nhiệt độ và tình trạng sử dụng cổng mạng.

Những dữ liệu này tạo thêm cơ sở để đánh giá tình trạng controller và hỗ trợ quá trình bảo trì chủ động.

Phát hiện điện áp và nhiệt độ cabinet bất thường

Thiết bị hỗ trợ phát hiện điện áp cabinet bất thường, nhiệt độ cabinet và nhiệt độ controller.

Đối với màn hình cần vận hành nhiều giờ mỗi ngày, các thông số liên quan tới điện và nhiệt là dữ liệu hữu ích để phát hiện sớm dấu hiệu cần kiểm tra.

Hỗ trợ chức năng khử ẩm màn hình

DS-DT60B-01HI12NO/U hỗ trợ cấu hình screen dehumidification, bổ sung công cụ phục vụ việc vận hành và bảo trì màn hình LED trong điều kiện phù hợp.

Cơ chế backup giúp nâng cao độ tin cậy hệ thống

Dự phòng nguồn và đường truyền

Với những màn hình phục vụ hoạt động quan trọng, việc gián đoạn hình ảnh có thể ảnh hưởng trực tiếp đến trải nghiệm người dùng hoặc hoạt động vận hành.

DS-DT60B-01HI12NO/U hỗ trợ cơ chế dự phòng cho nguồn điện, cổng mạng LED controller và tổ hợp controller/receiving card trong kiến trúc tương thích.

Đây là nền tảng phù hợp để xây dựng hệ thống có mức độ sẵn sàng cao hơn so với cấu hình chỉ có một đường truyền duy nhất.

Backup cần được tính từ giai đoạn thiết kế

Việc controller hỗ trợ backup không đồng nghĩa toàn bộ hệ thống mặc nhiên đã có khả năng dự phòng.

Để khai thác chức năng này hiệu quả, kỹ thuật viên cần đồng thời xem xét receiving card, nguồn điện, sơ đồ cabinet, đường mạng và các thành phần liên quan.

Với trung tâm điều hành, sự kiện hoặc màn hình thương mại quan trọng, phương án backup nên được đưa vào thiết kế ngay từ đầu.

Kết nối RS-485 và mở rộng hệ thống IoT

Tích hợp với hệ thống điều khiển trung tâm

DS-DT60B-01HI12NO/U hỗ trợ kết nối với thiết bị điều khiển trung tâm thông qua RS-485.

Khả năng này hữu ích với phòng hội nghị, command center, smart building và những dự án AV tích hợp, nơi màn hình LED cần trở thành một thành phần trong nền tảng điều khiển tổng thể.

Mở rộng cảm biến môi trường

Thông qua cổng mạng điều khiển và multi-function card tương thích, hệ thống có thể mở rộng chức năng phát hiện nhiệt độ và độ ẩm môi trường.

Khả năng tích hợp dữ liệu môi trường giúp đội ngũ vận hành có thêm thông tin để quản lý màn hình trong những dự án yêu cầu giám sát tập trung.

Phối hợp cảm biến hiện diện với màn hình

Hệ thống còn hỗ trợ phương án phối hợp cảm biến hiện diện với hoạt động điều khiển màn hình thông qua kiến trúc thiết bị tương thích.

Đây là hướng triển khai đáng chú ý với showroom, trung tâm trải nghiệm và smart building cần màn hình phản ứng theo điều kiện vận hành thay vì hoạt động hoàn toàn độc lập.

Kết nối âm thanh và không dây linh hoạt

Âm thanh nhúng qua HDMI

DS-DT60B-01HI12NO/U hỗ trợ luồng HDMI kết hợp video và âm thanh, thuận tiện khi nguồn trình chiếu cung cấp cả hai loại tín hiệu trên cùng một đường truyền.

Đầu ra âm thanh 3.5 mm

Thiết bị cung cấp đầu ra audio 3.5 mm để kết nối với hệ thống âm thanh tương thích.

Trong showroom, phòng hội nghị hoặc hệ thống quảng cáo multimedia, tín hiệu audio có thể được đưa tới amplifier hoặc thiết bị âm thanh phù hợp mà không cần tách tín hiệu ngay từ nguồn phát.

Wi-Fi và Bluetooth hỗ trợ vận hành linh hoạt

Nền tảng của controller hỗ trợ kết nối không dây phục vụ những chức năng tương thích của hệ thống. Đây là điểm bổ sung đáng chú ý khi thiết bị được triển khai như một controller không đồng bộ có Android tích hợp.

Điều khiển từ xa thuận tiện

Thiết bị hỗ trợ điều khiển từ xa, giúp người vận hành truy cập một số thao tác mà không phải đứng trực tiếp trước tủ rack.

Trong những hệ thống đặt controller tại phòng kỹ thuật nhưng vẫn cần điều khiển nhanh, remote tạo thêm một phương thức vận hành thuận tiện.

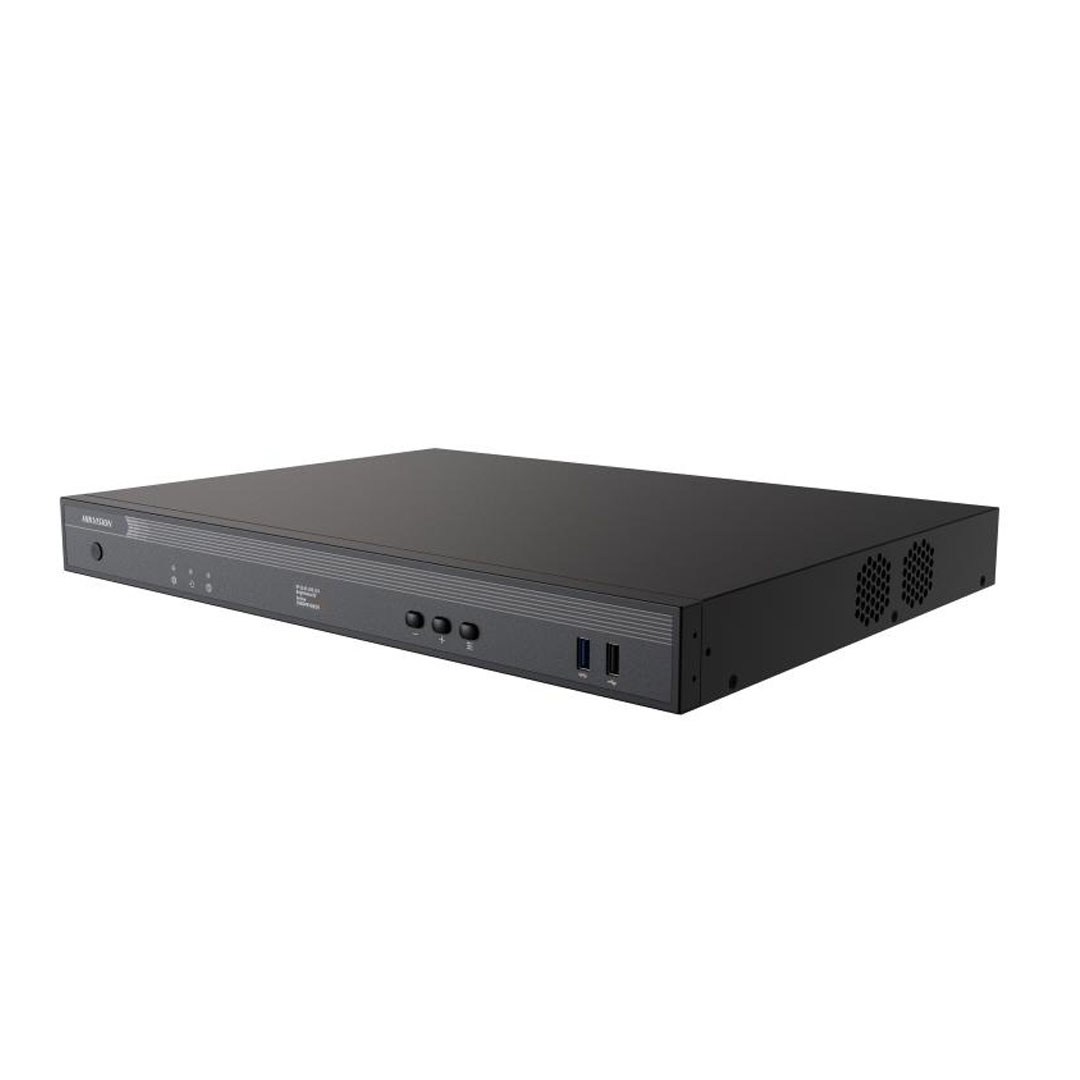

Thiết kế rack 1U phù hợp hệ thống AV chuyên nghiệp

DS-DT60B-01HI12NO/U sử dụng chassis công nghiệp dạng rackmount 1U, phù hợp bố trí cùng switch, media server, amplifier, thiết bị mạng và các thành phần AV khác.

Thiết kế rack giúp phòng kỹ thuật có cấu trúc gọn gàng hơn, đồng thời thuận tiện cho việc quản lý nguồn điện, dây tín hiệu và công tác bảo trì.

Đối với dự án màn hình LED triển khai cố định, việc sử dụng thiết bị chuẩn rack cũng giúp hệ thống có tính chuyên nghiệp và dễ tổ chức hơn so với các thiết bị đặt rời.

Ứng dụng thực tế của DS-DT60B-01HI12NO/U

Nhờ kết hợp 12 cổng tải, nguồn HDMI 4K và nền tảng Android tích hợp, DS-DT60B-01HI12NO/U có thể được cân nhắc cho nhiều loại hệ thống màn hình LED:

• Màn hình LED quảng cáo trong nhà.
• Digital signage tại trung tâm thương mại.
• Màn hình LED showroom và trung tâm trải nghiệm.
• Màn hình tại sảnh doanh nghiệp.
• Màn hình LED phòng họp và phòng hội nghị.
• Màn hình dashboard tại trung tâm điều hành.
• Màn hình thông tin tại khu vực công cộng.
• Màn hình LED sân khấu và sự kiện.
• Hệ thống cần phát nội dung không đồng bộ.
• Dự án cần phát chương trình trực tiếp từ USB.
• Hệ thống cần tích hợp RS-485 hoặc IoT.
• Màn hình cần xây dựng phương án backup.

Vì sao nên lựa chọn DS-DT60B-01HI12NO/U?

Điểm mạnh đầu tiên của DS-DT60B-01HI12NO/U là sự cân bằng giữa số lượng cổng và khả năng tải. 12 cổng Ethernet với tổng tải đến 7.8MP phù hợp với nhiều màn hình có quy mô lớn hơn controller 4 hoặc 6 cổng nhưng chưa cần tới thiết bị có số lượng đầu ra quá cao.

HDMI 2.0 hỗ trợ 4096 × 2160@60Hz giúp controller làm việc trực tiếp với nguồn hình ảnh 4K, trong khi RGB/YUV 4:4:4, xử lý 10 bit và tần số quét 3840Hz tạo nền tảng cho chất lượng hiển thị tốt trong hệ thống tương thích.

Android 12, RAM 4GB và bộ nhớ 64GB là lợi thế đáng chú ý đối với nhu cầu phát nội dung không đồng bộ. Thay vì chỉ phụ thuộc vào máy tính hoặc media player bên ngoài, hệ thống có thêm phương thức phát multimedia trực tiếp từ controller.

Khả năng phát chương trình qua USB, lưu 10 scene, HDMI loop-through và custom EDID tiếp tục giúp hệ thống linh hoạt hơn trong quá trình vận hành nội dung.

Ở khía cạnh kỹ thuật, các chức năng hiệu chỉnh pixel, giám sát cabinet, phát hiện điện áp và nhiệt độ bất thường, backup, RS-485 và IoT giúp DS-DT60B-01HI12NO/U phù hợp hơn với những dự án LED được vận hành bài bản và lâu dài.

Ai nên lựa chọn DS-DT60B-01HI12NO/U?

Sản phẩm đáng cân nhắc nếu dự án có một hoặc nhiều nhu cầu sau:

• Cần bộ điều khiển LED không đồng bộ với 12 cổng tải.
• Tổng số pixel của màn hình nằm trong khả năng tải đến 7.8MP.
• Cần tiếp nhận nguồn HDMI 2.0 4K@60Hz.
• Cần nền tảng Android tích hợp để phát multimedia.
• Cần RAM 4GB và bộ nhớ lưu trữ 64GB trên controller.
• Cần phát chương trình thông qua USB flash drive.
• Cần scaling cho màn hình có tỷ lệ đặc biệt.
• Cần lưu nhiều scene để gọi nhanh cấu hình.
• Cần HDMI loop-through cho chuỗi tín hiệu.
• Cần hiệu chỉnh màu ở cấp độ pixel.
• Cần theo dõi trạng thái cabinet và controller.
• Cần tích hợp với hệ thống điều khiển trung tâm qua RS-485.
• Cần khả năng mở rộng IoT hoặc cảm biến môi trường.
• Cần xây dựng phương án backup cho hệ thống quan trọng.

Lưu ý khi lựa chọn và lắp đặt DS-DT60B-01HI12NO/U

Kiểm tra tổng độ phân giải của màn hình

Trước khi lựa chọn DS-DT60B-01HI12NO/U, cần xác định chính xác pixel pitch, số module, số cabinet và độ phân giải cuối cùng của màn hình.

Tổng số pixel phải nằm trong khả năng tải của controller. Không nên lựa chọn thiết bị chỉ dựa vào kích thước màn hình tính theo mét vuông.

Tính tải trên từng cổng Ethernet

Ngay cả khi tổng số pixel chưa vượt 7.8MP, cấu hình vẫn cần bảo đảm cách chia tải trên 12 cổng phù hợp với giới hạn của từng đường.

Do đó, kỹ thuật viên nên xây dựng sơ đồ receiving card và cabinet trước khi thi công để hạn chế việc phải thay đổi đường mạng sau khi màn hình đã hoàn thiện.

Kiểm tra nguồn HDMI 4K

Nếu sử dụng nguồn 4096 × 2160@60Hz, cần kiểm tra khả năng xuất tín hiệu của máy tính hoặc media server và lựa chọn đường HDMI phù hợp.

Với màn hình có độ phân giải đặc biệt, có thể cần kết hợp custom EDID và scaling để đạt bố cục hình ảnh mong muốn.

Kiểm tra receiving card trước khi sử dụng tính năng nâng cao

Một số chức năng như hiệu chỉnh theo pixel, giám sát cabinet hoặc backup phụ thuộc vào kiến trúc tổng thể và khả năng tương thích của receiving card cùng các thiết bị liên quan.

Vì vậy, controller không nên được lựa chọn tách rời khỏi receiving card, module LED, nguồn điện và cấu trúc cabinet.

Xác định rõ chế độ đồng bộ hoặc không đồng bộ

Nếu hệ thống thường xuyên trình chiếu nguồn từ máy tính hoặc thiết bị AV, HDMI 2.0 có thể được sử dụng làm nguồn chính.

Nếu mục tiêu là phát nội dung quảng cáo theo chương trình định sẵn, Android tích hợp và khả năng phát USB có thể được khai thác theo phương thức không đồng bộ phù hợp.

Việc xác định quy trình phát nội dung ngay từ đầu giúp lựa chọn cách quản lý file, cập nhật chương trình và vận hành hệ thống hiệu quả hơn.

Thiết kế backup từ đầu nếu yêu cầu độ sẵn sàng cao

Đối với trung tâm điều hành, màn hình sự kiện hoặc hệ thống quảng cáo quan trọng, phương án dự phòng nên được xây dựng ngay trong thiết kế ban đầu.

Controller có hỗ trợ backup là một phần của giải pháp. Đường mạng, receiving card, nguồn và các thành phần khác cũng cần được bố trí tương ứng để hình thành hệ thống dự phòng hoàn chỉnh.

Khi nào nên chọn controller có năng lực lớn hơn?

DS-DT60B-01HI12NO/U phù hợp khi tổng tải và số lượng đường mạng nằm trong phạm vi thiết kế của 12 cổng.

Nếu màn hình có tổng số pixel vượt đáng kể khả năng của model này, cần xem xét controller có tải cao hơn hoặc thiết kế hệ thống sử dụng nhiều thiết bị.

Tương tự, nếu số receiving card và sơ đồ cabinet yêu cầu nhiều hơn 12 đường tải độc lập, việc lựa chọn model có số cổng lớn hơn ngay từ đầu có thể giúp kiến trúc hệ thống đơn giản hơn.

Ngược lại, nếu màn hình chỉ có tải thấp và sử dụng ít đường Ethernet, lựa chọn controller nhỏ hơn có thể cân đối hơn về cấu hình. Do đó, số cổng và khả năng tải nên được tính dựa trên màn hình thực tế thay vì lựa chọn model lớn nhất theo cảm tính.

Tư vấn DS-DT60B-01HI12NO/U và báo giá giải pháp màn hình LED

DS-DT60B-01HI12NO/U là bộ điều khiển LED không đồng bộ đáng cân nhắc cho những hệ thống cần sự cân bằng giữa năng lực tải, khả năng xử lý nguồn 4K và phương thức phát nội dung độc lập. 12 cổng tải với tổng khả năng đến 7.8MP, HDMI 2.0 4K@60Hz, Android 12, RAM 4GB, bộ nhớ 64GB và phát chương trình qua USB tạo nền tảng phù hợp cho nhiều dự án LED chuyên nghiệp.

Các chức năng HDMI loop-through, 10 scene, EDID tùy chỉnh, tần số quét 3840Hz, hiệu chỉnh pixel, quản lý qua mạng, giám sát cabinet, RS-485, IoT và backup tiếp tục hỗ trợ đội ngũ kỹ thuật trong quá trình triển khai và vận hành hệ thống lâu dài.

Để lựa chọn cấu hình chính xác, khách hàng nên cung cấp kích thước màn hình, pixel pitch, tổng độ phân giải, số lượng module và cabinet, loại receiving card, nguồn video, khoảng cách truyền tín hiệu và phương thức phát nội dung. Từ những dữ liệu này, kỹ thuật viên có thể tính tổng tải, phân bổ 12 cổng và xây dựng sơ đồ kết nối phù hợp.

Liên hệ ngay để được tư vấn DS-DT60B-01HI12NO/U, kiểm tra khả năng tải màn hình LED, tính toán receiving card, xây dựng sơ đồ đấu nối, tư vấn lắp đặt và nhận báo giá phù hợp với từng dự án.
