Bộ điều khiển màn hình LED 6 cổng Hikvision DS-DT60V-03HI06NO 2 trong 1

DS-DT60V-03HI06NO là bộ điều khiển màn hình LED 2 trong 1 với 6 cổng tải, kết hợp chức năng điều khiển LED và xử lý video trong một thiết bị. Sản phẩm hướng đến các hệ thống cần vận hành nhiều nguồn hình ảnh, chia cửa sổ, ghép nội dung và quản lý màn hình trực quan nhưng vẫn ưu tiên thiết kế gọn gàng để lắp đặt trong tủ rack.

Với tổng khả năng tải lên đến 3.9 MP, hỗ trợ 3 kênh tín hiệu video, HDMI 1.4 độ phân giải đến 1920 × 1200@60Hz và tối đa 7 cửa sổ hiển thị, DS-DT60V-03HI06NO đáp ứng nhiều nhu cầu từ phòng họp, trung tâm điều hành đến màn hình LED quảng cáo và trình chiếu doanh nghiệp.

Điểm đáng chú ý là thiết bị không chỉ gửi dữ liệu tới màn hình. Người vận hành còn có thể scaling hình ảnh, chia và roaming cửa sổ, lưu tối đa 10 scene, hiệu chỉnh màu theo từng pixel, tùy chỉnh EDID và quản lý nhiều bộ điều khiển qua mạng. Đây là những chức năng thực tế giúp giảm số lượng thiết bị xử lý trung gian và đơn giản hóa quá trình vận hành hệ thống LED.

Những điểm nổi bật của DS-DT60V-03HI06NO

Khả năng tải 3.9 MP với 6 cổng mạng LED

DS-DT60V-03HI06NO cung cấp 6 kênh đầu ra tải màn hình LED với tổng khả năng điều khiển tối đa 3.9 triệu pixel. Mỗi cổng mạng có khả năng tải tối đa 0.65 MP, cho phép kỹ thuật viên phân bổ các cabinet hoặc receiving card phù hợp với cấu hình thực tế của màn hình.

Thiết bị hỗ trợ chiều rộng hoặc chiều cao vùng tải tối đa đến 5120 pixel trong điều kiện tổng số pixel không vượt quá giới hạn tải. Nhờ đó, controller có thể đáp ứng không chỉ màn hình tỷ lệ tiêu chuẩn mà cả màn hình siêu rộng hoặc màn hình có tỷ lệ hiển thị đặc biệt.

Cần tính tổng pixel trước khi lựa chọn controller

Khi chọn DS-DT60V-03HI06NO, không nên chỉ dựa vào kích thước màn hình tính theo mét vuông. Yếu tố quyết định chính là tổng độ phân giải thực tế.

Ví dụ, cùng một diện tích màn hình nhưng module có pixel pitch nhỏ hơn sẽ tạo ra số lượng pixel lớn hơn. Vì vậy, kỹ thuật viên cần xác định chiều rộng và chiều cao theo pixel, sau đó tính tổng tải và phân bổ hợp lý trên 6 cổng mạng.

Hỗ trợ cách đi dây linh hoạt

Bộ điều khiển cho phép tùy chỉnh cách sắp xếp đường truyền mà không bắt buộc hệ thống phải nằm trong một khung hình chữ nhật cố định. Đây là lợi thế khi triển khai màn hình LED siêu rộng, màn hình kiến trúc hoặc các hệ thống có cách bố trí cabinet đặc biệt.

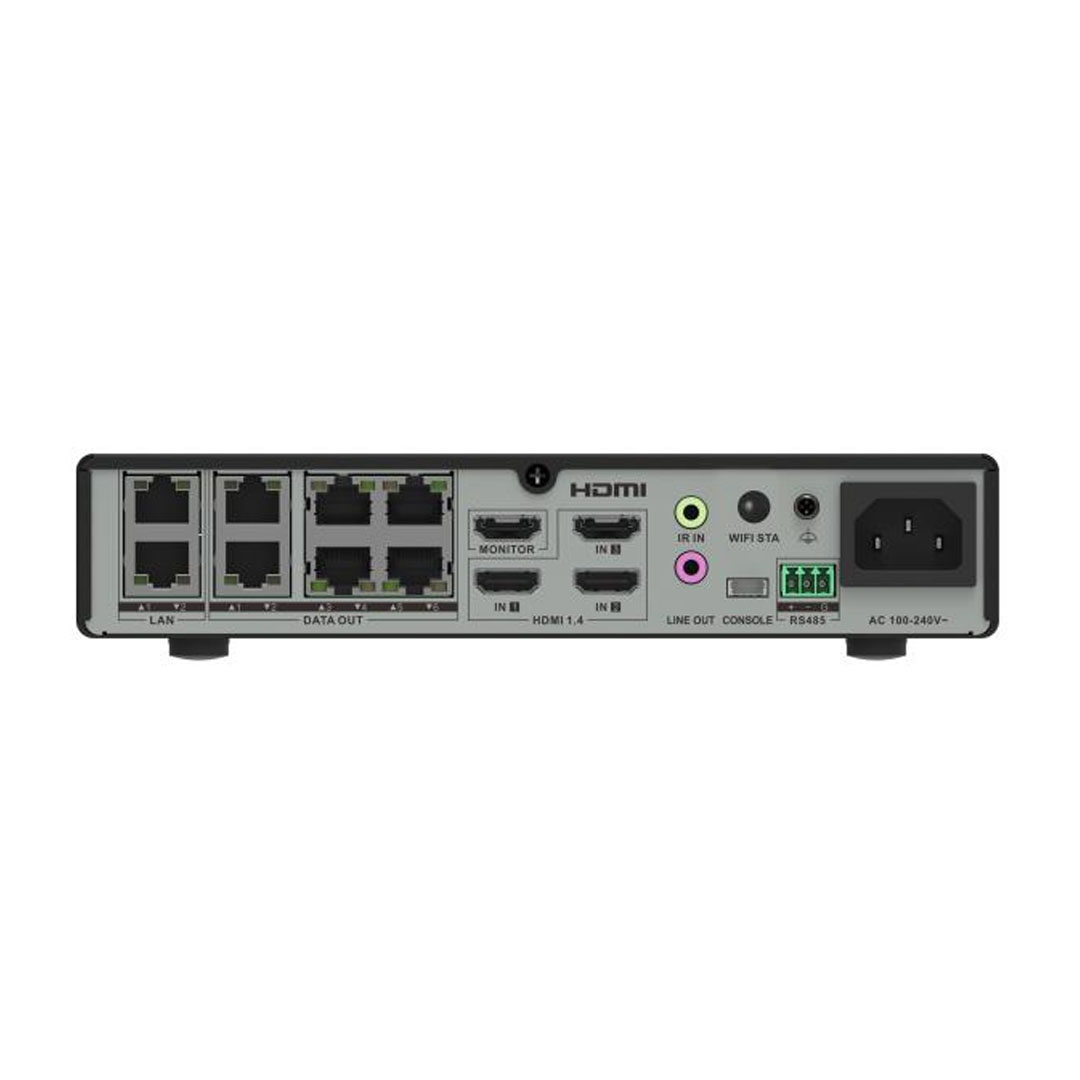

3 nguồn tín hiệu đáp ứng nhiều nhu cầu trình chiếu

DS-DT60V-03HI06NO hỗ trợ 3 kênh đầu vào tín hiệu video. Khả năng tiếp nhận nhiều nguồn giúp người vận hành linh hoạt chuyển đổi nội dung mà không cần liên tục thay đổi kết nối vật lý trên hệ thống.

HDMI 1.4 hỗ trợ độ phân giải lên đến 1920 × 1200@60Hz, phù hợp với máy tính, đầu phát và nhiều thiết bị AV sử dụng độ phân giải Full HD hoặc WUXGA.

Thích ứng tốc độ khung hình từ 25Hz đến 60Hz

Trong quá trình thu nhận hình ảnh, controller có khả năng thích ứng tốc độ khung hình từ 25Hz đến 60Hz. Điều này giúp thiết bị làm việc linh hoạt với nhiều loại nội dung video và nguồn phát phổ biến.

Hỗ trợ HDCP 2.2 và EDID tùy chỉnh

Thiết bị hỗ trợ HDCP 2.2 nhằm đáp ứng yêu cầu bảo vệ nội dung số băng thông cao trong chuỗi thiết bị tương thích.

Khả năng cấu hình EDID tùy chỉnh cũng hữu ích khi kỹ thuật viên cần kiểm soát cách nguồn phát nhận diện độ phân giải và đặc tính của hệ thống hiển thị. Đây là chức năng đặc biệt hữu ích với màn hình LED có độ phân giải hoặc tỷ lệ không theo chuẩn thông thường.

Scaling linh hoạt theo kích thước màn hình LED

Màn hình LED thực tế không phải lúc nào cũng có tỷ lệ 16:9. Đối với backdrop sân khấu, màn hình banner hoặc LED kiến trúc, độ phân giải có thể rất rộng hoặc rất cao.

DS-DT60V-03HI06NO hỗ trợ cả scaling toàn màn hình và scaling tùy chỉnh, giúp nguồn video được điều chỉnh phù hợp hơn với khu vực hiển thị thực tế.

Người vận hành còn có thể chuyển đổi và ghép tín hiệu tùy theo bố cục mong muốn, qua đó giảm phụ thuộc vào các thiết bị xử lý hình ảnh bổ sung trong những cấu hình phù hợp.

Quản lý video wall và cửa sổ trực quan

Không chỉ đảm nhiệm vai trò của một sending controller, DS-DT60V-03HI06NO còn hỗ trợ cấu hình video wall và quản lý trực quan các cửa sổ hiển thị.

Người dùng có thể mở cửa sổ của từng nguồn tín hiệu trên màn hình và thực hiện roaming để thay đổi vị trí. Nhờ đó, một màn hình LED có thể được chia thành nhiều khu vực thông tin khác nhau tùy theo nhu cầu vận hành.

Hiển thị tối đa 7 cửa sổ

Thiết bị hỗ trợ tối đa 7 cửa sổ hiển thị, gồm:

• 3 cửa sổ nguồn tín hiệu.
• 2 cửa sổ hình ảnh.
• 1 cửa sổ chữ cuộn.
• 1 cửa sổ background.

Ngoại trừ cửa sổ background, các cửa sổ còn lại có thể được bố trí để tạo giao diện hiển thị phù hợp với từng ứng dụng.

Phù hợp cho màn hình dashboard và trung tâm điều hành

Khả năng hiển thị nhiều cửa sổ giúp controller phù hợp với các tình huống cần đưa nhiều loại nội dung lên cùng một màn hình, chẳng hạn dữ liệu vận hành, camera, video, thông báo và hình ảnh thương hiệu.

Thay vì dành toàn bộ màn hình cho một nguồn duy nhất, người dùng có thể xây dựng bố cục thông tin trực quan hơn theo yêu cầu của từng hệ thống.

Lưu 10 scene giúp chuyển đổi bố cục nhanh

DS-DT60V-03HI06NO cho phép lưu tối đa 10 scene. Sau khi thiết lập trước bố cục cửa sổ và nguồn tín hiệu, người vận hành có thể gọi lại scene tương ứng khi cần sử dụng.

Ví dụ, phòng hội nghị có thể chuẩn bị một scene cho bài thuyết trình toàn màn hình, một scene dành cho video, một scene chia nhiều nguồn và một scene hiển thị nội dung chờ.

Đối với sự kiện hoặc hệ thống có nội dung thay đổi thường xuyên, scene giúp giảm thao tác cấu hình thủ công và tạo quy trình chuyển đổi nhất quán hơn.

Phụ đề cuộn hỗ trợ thông báo trực tiếp trên màn hình

Controller hỗ trợ 1 kênh phụ đề, cho phép người dùng thiết lập màu sắc, font chữ và tốc độ cuộn. Nội dung hình ảnh và văn bản cũng có thể được bổ sung theo chức năng được hỗ trợ.

Tính năng này hữu ích khi màn hình cần vừa phát nội dung chính vừa hiển thị thông báo, lịch trình, cảnh báo, chương trình khuyến mãi hoặc các thông tin cập nhật.

Tần số quét đầu ra 3840Hz cho hình ảnh mượt mà

DS-DT60V-03HI06NO hỗ trợ đầu ra với tần số quét cao lên đến 3840Hz và thời gian phản hồi ở cấp nano giây.

Khi controller được kết hợp với receiving card, module LED và cấu hình phù hợp, tần số quét cao hỗ trợ hình ảnh chuyển động ổn định và mượt hơn, đặc biệt đối với nội dung video, quảng cáo động và các cảnh chuyển động nhanh.

RGB 4:4:4 giúp bảo toàn chi tiết hình ảnh

Thiết bị hỗ trợ đầu ra hình ảnh RGB 4:4:4, hướng đến việc duy trì đầy đủ thông tin màu trong chuỗi xử lý tương thích.

Đặc tính này có ý nghĩa đối với nội dung chứa chữ nhỏ, giao diện dashboard, đồ họa hoặc các vùng chuyển màu cần độ rõ cao. Khi toàn bộ chuỗi thiết bị được cấu hình phù hợp, hình ảnh có thể giữ được độ sắc nét và chi tiết tốt hơn.

Hiệu chỉnh từng pixel nâng cao độ đồng đều màn hình

Một màn hình LED lớn thường được ghép từ nhiều module hoặc cabinet. Theo thời gian, độ sáng hoặc màu sắc giữa các vùng có thể xuất hiện khác biệt.

DS-DT60V-03HI06NO hỗ trợ hiệu chỉnh màn hình ở cấp độ pixel nhằm giảm chênh lệch màu và cải thiện tính đồng nhất của hình ảnh.

Điều chỉnh độ sáng, độ tương phản và màu sắc

Người vận hành có thể thay đổi các thông số hình ảnh như độ sáng, độ tương phản, hue và những tham số đầu ra khác để phù hợp hơn với điều kiện môi trường cũng như loại nội dung đang trình chiếu.

Nhiều chế độ nhiệt độ màu

Thiết bị hỗ trợ các chế độ nhiệt độ màu tiêu chuẩn, màu ấm và màu lạnh, đồng thời cho phép tùy chỉnh nhiệt độ màu. Điều này giúp kỹ thuật viên cân chỉnh hình ảnh phù hợp với yêu cầu của từng dự án.

Nhiều chế độ hiển thị theo từng loại nội dung

DS-DT60V-03HI06NO cung cấp nhiều chế độ hiển thị như general, text, advertisement, video, cinema và security.

Việc lựa chọn chế độ phù hợp giúp người vận hành nhanh chóng thiết lập màn hình theo đặc tính nội dung thay vì phải điều chỉnh thủ công toàn bộ thông số mỗi lần chuyển mục đích sử dụng.

Chế độ bảo vệ mắt

Thiết bị hỗ trợ eye protection mode nhằm tối ưu trải nghiệm quan sát trong các điều kiện sử dụng phù hợp. Đây là chức năng đáng chú ý với phòng họp, trung tâm điều hành hoặc những không gian mà người dùng quan sát màn hình LED trong thời gian dài.

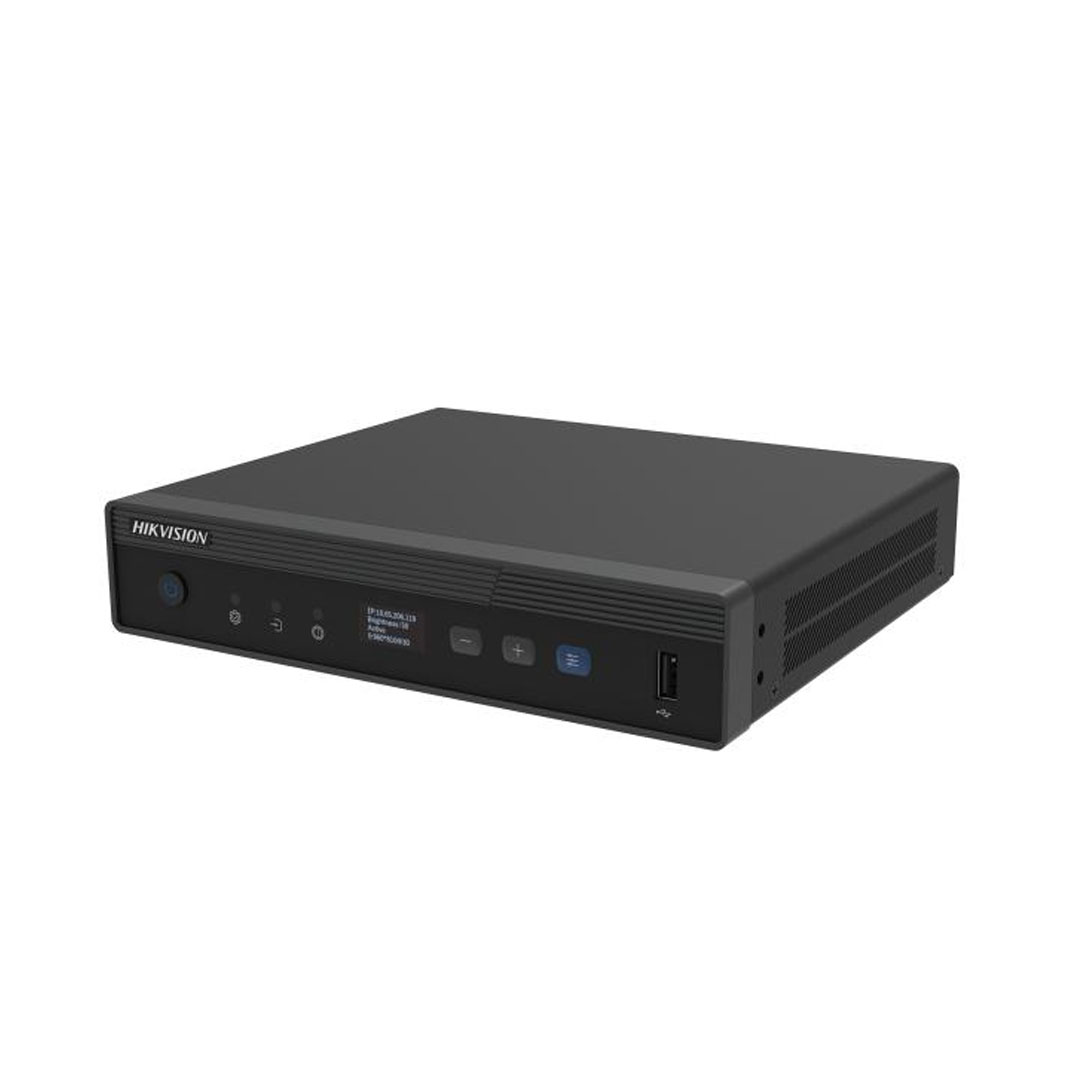

Màn hình OLED hỗ trợ kiểm tra trạng thái trực tiếp

Mặt trước DS-DT60V-03HI06NO được tích hợp màn hình OLED màu không cảm ứng với độ phân giải 128 × 64.

Kỹ thuật viên có thể theo dõi trạng thái thiết bị trực tiếp tại tủ rack, giúp quá trình kiểm tra và bảo trì thuận tiện hơn mà không phải phụ thuộc hoàn toàn vào máy tính quản trị.

Nút điều khiển và đèn báo trạng thái

Mặt trước thiết bị bố trí các nút chức năng để điều chỉnh độ sáng và các thông số liên quan. Các đèn chỉ thị giúp nhận biết trạng thái nguồn, kết nối tín hiệu và hoạt động của controller.

Thiết kế điều khiển trực tiếp đặc biệt hữu ích khi cần xử lý nhanh tại phòng máy hoặc trong quá trình lắp đặt và nghiệm thu hệ thống.

Chassis rack 1U phù hợp phòng kỹ thuật

DS-DT60V-03HI06NO sử dụng chassis công nghiệp chuẩn rack 1U, thuận tiện bố trí trong tủ thiết bị cùng switch, bộ xử lý AV và các thành phần khác của hệ thống LED.

Thiết kế rack giúp hệ thống gọn gàng hơn, đồng thời thuận lợi cho việc quản lý dây tín hiệu, kiểm tra và bảo trì khi triển khai trong phòng điều khiển cố định.

Quản lý nhiều LED controller qua mạng

Đối với hệ thống sử dụng nhiều controller, việc cấu hình từng thiết bị riêng lẻ có thể làm tăng khối lượng vận hành. DS-DT60V-03HI06NO hỗ trợ quản lý cascade và điều khiển tập trung nhiều bộ điều khiển thông qua mạng.

Thiết bị có thể được vận hành thông qua phần mềm client hoặc trang web quản lý của LED controller, giúp kỹ thuật viên lựa chọn phương thức cấu hình phù hợp với môi trường triển khai.

Phù hợp khi mở rộng hệ thống

Khả năng quản lý nhiều thiết bị đặc biệt có giá trị khi dự án phát triển từ một màn hình thành nhiều khu vực LED hoặc khi tổng tải vượt khả năng của một controller duy nhất.

Thay vì vận hành từng thiết bị độc lập, hệ thống có thể được tổ chức theo kiến trúc quản lý thống nhất hơn.

Giám sát trạng thái giúp bảo trì chủ động

DS-DT60V-03HI06NO hỗ trợ kiểm tra nhiều thông tin vận hành như trạng thái thiết bị, bộ nhớ, mức sử dụng CPU, nhiệt độ hoạt động và mức sử dụng cổng mạng.

Người quản trị cũng có thể theo dõi mối quan hệ tải giữa controller và màn hình, đồng thời hỗ trợ xác định vị trí hiển thị bất thường trong quá trình vận hành.

Phát hiện điện áp và nhiệt độ bất thường

Thiết bị hỗ trợ phát hiện điện áp màn hình bất thường, nhiệt độ màn hình và nhiệt độ của chính controller. Đây là những thông tin hữu ích để đội ngũ kỹ thuật chủ động kiểm tra hệ thống trước khi sự cố ảnh hưởng nghiêm trọng đến hoạt động trình chiếu.

Kết nối RS-485 và mở rộng IoT

DS-DT60V-03HI06NO hỗ trợ giao tiếp RS-485 để kết nối với thiết bị điều khiển trung tâm và các thiết bị IoT tương thích.

Thông qua cổng mạng điều khiển và multi-function card, hệ thống có thể mở rộng khả năng theo dõi nhiệt độ, độ ẩm môi trường và phối hợp các dữ liệu cảm biến với hoạt động của màn hình.

Khả năng tích hợp này phù hợp với các dự án muốn đưa hệ thống LED vào nền tảng quản lý tập trung thay vì chỉ sử dụng như một màn hình độc lập.

Cấu hình background, logo và screen saver

Thiết bị hỗ trợ cấu hình background để màn hình duy trì nội dung phù hợp trong trường hợp chưa có nguồn video chính.

Người quản trị cũng có thể thiết lập logo khởi động và screen saver. Đây là những chức năng hữu ích với doanh nghiệp muốn duy trì nhận diện thương hiệu trong quá trình khởi động hoặc chờ nội dung trình chiếu.

Hỗ trợ chức năng khử ẩm màn hình

DS-DT60V-03HI06NO hỗ trợ cấu hình chức năng screen dehumidification. Tính năng này bổ sung thêm công cụ quản lý cho những hệ thống LED cần chú trọng điều kiện vận hành và bảo trì.

Cơ chế dự phòng nâng cao độ tin cậy hệ thống

Đối với màn hình LED phục vụ sự kiện, điều hành hoặc quảng cáo quan trọng, sự cố đường truyền hay nguồn điện có thể làm gián đoạn nội dung.

DS-DT60V-03HI06NO hỗ trợ dự phòng kép cho nguồn điện và đường mạng điều khiển LED theo kiến trúc hệ thống tương thích, giúp tăng khả năng xây dựng phương án vận hành an toàn hơn.

Với những dự án yêu cầu độ sẵn sàng cao, kỹ thuật viên nên thiết kế phương án dự phòng ngay từ đầu thay vì chỉ kích hoạt sau khi hệ thống đã hoàn thiện.

Ứng dụng thực tế của DS-DT60V-03HI06NO

Với khả năng tải 3.9 MP, xử lý nhiều nguồn và quản lý đa cửa sổ, DS-DT60V-03HI06NO có thể được cân nhắc cho nhiều loại hệ thống màn hình LED như:

• Màn hình LED phòng họp và phòng hội nghị.
• Video wall tại doanh nghiệp.
• Màn hình LED trung tâm điều hành.
• Màn hình giám sát và hiển thị dashboard.
• LED sân khấu và khu vực sự kiện.
• Màn hình LED quảng cáo trong nhà.
• Màn hình tại showroom và khu vực trưng bày.
• Màn hình thông tin tại trung tâm thương mại.
• Hệ thống LED cần chia nhiều vùng nội dung.
• Các dự án cần quản lý nhiều LED controller qua mạng.

Vì sao nên lựa chọn DS-DT60V-03HI06NO?

Ưu điểm đáng chú ý của DS-DT60V-03HI06NO là khả năng kết hợp chức năng điều khiển LED và xử lý hình ảnh trong cùng một thiết bị. Với những dự án phù hợp, điều này có thể giúp cấu trúc hệ thống gọn hơn so với việc phải sử dụng riêng bộ xử lý hình ảnh và controller.

6 cổng tải với tổng dung lượng 3.9 MP đáp ứng nhiều màn hình quy mô vừa, trong khi các chức năng scaling, windowing, roaming và 10 scene mang lại sự linh hoạt trong quá trình tổ chức nội dung.

Khả năng quản lý qua mạng, hiệu chỉnh theo pixel, kiểm tra trạng thái thiết bị và tích hợp RS-485 tiếp tục bổ sung những công cụ cần thiết cho đội ngũ kỹ thuật khi vận hành hệ thống LED chuyên nghiệp.

Ai nên lựa chọn DS-DT60V-03HI06NO?

Sản phẩm đặc biệt đáng cân nhắc khi hệ thống cần đồng thời đáp ứng các yêu cầu sau:

• Tổng độ phân giải màn hình nằm trong khả năng tải 3.9 MP.
• Cần tối đa 6 đường tải Ethernet cho màn hình LED.
• Cần tiếp nhận và chuyển đổi nhiều nguồn video.
• Cần chia màn hình thành nhiều cửa sổ nội dung.
• Cần lưu sẵn nhiều bố cục để chuyển nhanh trong quá trình vận hành.
• Cần quản lý controller qua mạng.
• Cần khả năng giám sát và kiểm tra trạng thái hệ thống.

Nếu hệ thống có tổng số pixel vượt giới hạn của thiết bị hoặc yêu cầu số lượng cổng tải lớn hơn, nên tính toán controller có năng lực cao hơn hoặc sử dụng kiến trúc nhiều thiết bị.

Lưu ý khi lựa chọn và lắp đặt DS-DT60V-03HI06NO

Trước khi đặt hàng DS-DT60V-03HI06NO, nên xác định chính xác kích thước màn hình, pixel pitch, độ phân giải của từng cabinet và tổng số pixel của toàn hệ thống.

Sau đó, kỹ thuật viên cần lập sơ đồ phân bổ tải trên 6 cổng mạng để bảo đảm mỗi cổng không vượt quá giới hạn 0.65 MP và toàn bộ thiết bị không vượt tổng khả năng tải 3.9 MP.

Nếu sử dụng các tính năng như dự phòng, RS-485, cảm biến môi trường hoặc hiệu chỉnh theo pixel, cần kiểm tra thêm khả năng tương thích của receiving card, multi-function card và những thiết bị liên quan trước khi triển khai.
