Bộ điều khiển màn hình LED Hikvision DS-DT90V-09HDPSI24NO/U V Series 24 cổng

DS-DT90V-09HDPSI24NO/U là bộ điều khiển màn hình LED 24 cổng thuộc V Series, hướng đến các hệ thống trình chiếu chuyên nghiệp cần khả năng xử lý hình ảnh 4K, tải số lượng pixel lớn và quản lý đồng thời nhiều nguồn tín hiệu. Với tổng khả năng tải lên đến 15.6 MP, thiết bị là lựa chọn đáng chú ý cho màn hình LED cỡ lớn tại trung tâm hội nghị, studio, sân vận động, sân bay, trung tâm điều hành và hệ thống quảng cáo.

Không chỉ đóng vai trò gửi tín hiệu tới màn hình LED, DS-DT90V-09HDPSI24NO/U còn tích hợp nhiều chức năng của một bộ xử lý video chuyên nghiệp. Thiết bị hỗ trợ các giao tiếp DP 1.2, HDMI 2.0, HDMI 1.3 và 12G-SDI, xử lý nguồn hình ảnh lên đến 4096 × 2160@60Hz, cho phép chia cửa sổ, roaming, ghép hình và lưu tối đa 10 scene.

Đặc biệt, các tính năng như HDR10, Genlock, 3D, hiệu chỉnh màn hình theo từng pixel, tần số quét đầu ra 7680 Hz, 4 cổng quang 10G và cơ chế dự phòng giúp thiết bị đáp ứng tốt hơn những dự án LED đòi hỏi tính ổn định, khả năng mở rộng và chất lượng hiển thị cao.

Những điểm nổi bật của DS-DT90V-09HDPSI24NO/U

Khả năng tải 15.6 MP cho hệ thống màn hình LED lớn

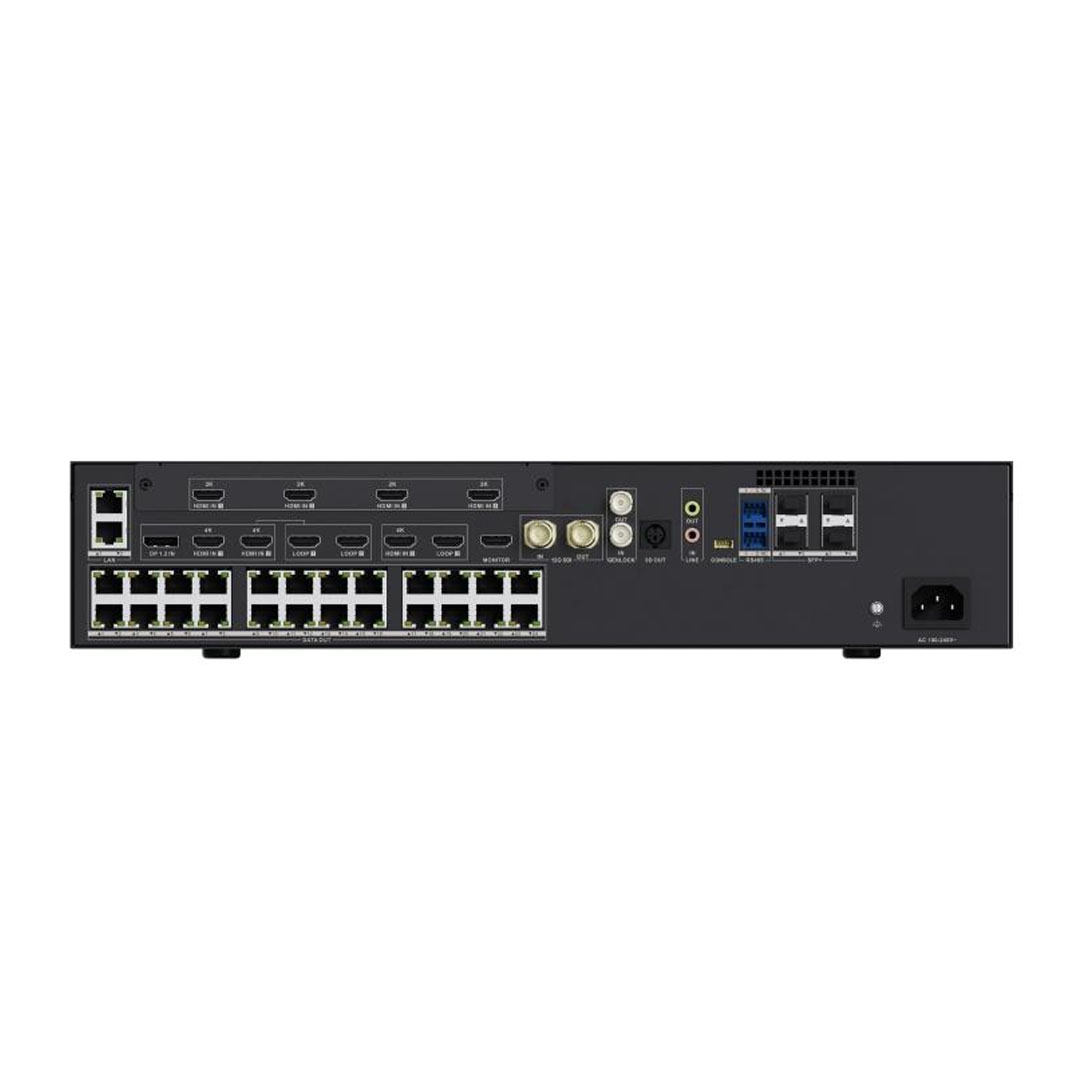

Một trong những ưu điểm quan trọng của DS-DT90V-09HDPSI24NO/U là hệ thống 24 cổng Ethernet RJ-45 dành cho đầu ra màn hình LED. Theo cấu hình tải được mô tả, tổng khả năng tải đạt tối đa 15.6 triệu pixel, tương đương 15.6 MP.

Mỗi cổng mạng có thể tải tối đa 650.000 pixel trong chế độ tải tương ứng. Thiết bị hỗ trợ cấu hình chiều rộng từ 144 đến 16384 pixel và chiều cao từ 64 đến 16384 pixel, trong khi tổng số pixel vẫn phải nằm trong giới hạn tải của thiết bị.

Khả năng này giúp bộ điều khiển phù hợp với các màn hình LED có độ phân giải lớn hoặc hệ thống ghép nhiều cabinet, nơi một bộ điều khiển thông thường có số lượng cổng hạn chế khó đáp ứng.

Hỗ trợ đi dây linh hoạt

Thiết bị hỗ trợ tùy chỉnh cách bố trí đường truyền mà không bị giới hạn bởi khung hình chữ nhật. Đây là lợi thế khi triển khai màn hình LED có tỷ lệ đặc biệt, màn hình siêu rộng hoặc các hệ thống LED được bố trí theo hình dạng tùy biến.

Đối với dự án thực tế, kỹ thuật viên vẫn cần tính toán chính xác tổng số pixel, độ phân giải từng cabinet và phương án phân bổ tải trên 24 cổng trước khi triển khai.

Xử lý nguồn tín hiệu 4K@60Hz chuyên nghiệp

DS-DT90V-09HDPSI24NO/U cung cấp hệ thống đầu vào đa dạng gồm DP 1.2, HDMI 2.0, HDMI 1.3 và 12G-SDI. HDMI 2.0 và DP 1.2 hỗ trợ độ phân giải lên đến 4096 × 2160@60Hz, trong khi HDMI 1.3 hỗ trợ tối đa 1920 × 1080@60Hz.

Việc hỗ trợ nhiều chuẩn kết nối giúp thiết bị dễ dàng tích hợp với máy tính workstation, bộ xử lý hình ảnh, camera, hệ thống AV chuyên nghiệp và nhiều nguồn phát khác trong cùng một dự án.

Hỗ trợ 12G-SDI cho hệ thống video chuyên nghiệp

Giao tiếp 12G-SDI mở rộng khả năng ứng dụng của thiết bị trong studio, broadcasting, sân khấu và những hệ thống AV chuyên nghiệp cần truyền tín hiệu video chất lượng cao.

Thiết bị đồng thời cung cấp các kênh video loop-out gồm HDMI 2.0 và 12G-SDI, hữu ích khi cùng một nguồn tín hiệu cần được chuyển tiếp sang thiết bị xử lý hoặc hệ thống hiển thị khác.

Hình ảnh RGB và YUV444 chất lượng cao

Bộ điều khiển hỗ trợ xử lý và xuất hình ảnh theo RGB và YUV 4:4:4, giúp bảo toàn chi tiết màu sắc tốt hơn trong chuỗi xử lý tín hiệu tương thích. Các giao diện DP 1.2, HDMI 2.0 và 12G-SDI còn hỗ trợ độ sâu xử lý 8 bit/10 bit tùy tín hiệu và cấu hình.

Quản lý video wall với tối đa 11 lớp hiển thị

DS-DT90V-09HDPSI24NO/U không chỉ truyền tín hiệu mà còn hỗ trợ xử lý video wall trực tiếp. Người vận hành có thể thực hiện scaling, chuyển đổi nguồn, ghép hình, tạo cửa sổ và roaming nguồn tín hiệu trên màn hình LED.

Thiết bị hỗ trợ tối đa 7 cửa sổ nguồn video với khả năng nhân bản nguồn, trong đó cấu hình có thể đạt tối đa 3 cửa sổ 4K@60Hz và 4 cửa sổ 2K@60Hz.

Tối đa 11 lớp nội dung trên một thiết bị

Hệ thống có khả năng xử lý tối đa 11 lớp hiển thị, bao gồm các cửa sổ video 4K và 2K, cửa sổ hình ảnh, phụ đề cuộn và hình nền. Các cửa sổ có thể được bố trí linh hoạt theo nhu cầu trình chiếu, ngoại trừ lớp background cố định theo chức năng của hệ thống.

Khả năng quản lý nhiều lớp đặc biệt hữu ích với trung tâm điều hành, sân khấu, studio hoặc màn hình LED doanh nghiệp cần đồng thời hiển thị camera, dashboard, video, nội dung thương hiệu và thông tin dạng chữ.

Lưu và chuyển nhanh 10 scene trình chiếu

Thiết bị cho phép lưu tối đa 10 scene do người dùng thiết lập. Mỗi scene có thể đại diện cho một cách bố trí nguồn và cửa sổ khác nhau, sau đó được gọi lại khi cần sử dụng.

Ví dụ, một trung tâm hội nghị có thể tạo riêng scene dành cho thuyết trình, video toàn màn hình, chia nhiều nguồn và phát nội dung quảng cáo. Khi chương trình thay đổi, người vận hành chỉ cần gọi scene phù hợp thay vì thiết lập lại toàn bộ bố cục.

Đây là một tính năng có giá trị thực tế cao trong các hệ thống cần chuyển đổi nội dung nhanh và hạn chế thao tác thủ công trong quá trình vận hành.

Tần số quét 7680 Hz cho chuyển động mượt mà

DS-DT90V-09HDPSI24NO/U hỗ trợ đầu ra với tần số quét cao lên đến 7680 Hz cùng thời gian phản hồi ở cấp nano giây. Khi được kết hợp với hệ thống màn hình LED và receiving card phù hợp, đặc tính này hỗ trợ khả năng trình diễn video chuyển động mượt mà.

Bộ điều khiển còn có khả năng thích ứng tốc độ khung hình từ 25 Hz đến 120 Hz trong quá trình thu nhận hình ảnh, mở rộng khả năng xử lý nhiều loại nguồn video.

Hỗ trợ HDR10 nâng cao chất lượng hiển thị

Đối với các dự án chú trọng chất lượng hình ảnh, DS-DT90V-09HDPSI24NO/U hỗ trợ HDR10 khi sử dụng cùng receiving card tương thích.

HDR giúp mở rộng khả năng tái tạo vùng sáng, vùng tối và chi tiết màu trong nội dung tương thích. Điều này đặc biệt hữu ích cho màn hình LED cao cấp tại studio, showroom, sân khấu, trung tâm trải nghiệm và những không gian cần tạo hiệu ứng hình ảnh nổi bật.

Hiệu chỉnh màn hình theo từng pixel

Bộ điều khiển hỗ trợ calibration ở cấp độ pixel nhằm giảm sự khác biệt về màu sắc trên màn hình LED và cải thiện tính đồng nhất của hình ảnh. Đây là chức năng quan trọng đối với màn hình có diện tích lớn hoặc hệ thống gồm nhiều cabinet.

Thiết bị còn hỗ trợ điều chỉnh độ sáng, độ tương phản, hue và nhiệt độ màu, giúp kỹ thuật viên tối ưu hình ảnh theo nội dung cũng như môi trường trình chiếu.

4 cổng quang 10G cho hệ thống truyền dẫn khoảng cách xa

DS-DT90V-09HDPSI24NO/U được trang bị 4 cổng quang 10G, hỗ trợ chế độ điều khiển video và chế độ chuyển đổi quang. Đây là một trong những trang bị đáng chú ý khi thiết bị được triển khai trong hệ thống LED quy mô lớn.

Ở chế độ phù hợp, cổng quang có thể được sử dụng để mở rộng phương án truyền tín hiệu giữa bộ điều khiển và hệ thống LED. Theo thông số Hikvision, thiết bị hỗ trợ module quang single-mode và multi-mode tương thích, với khoảng cách truyền phụ thuộc loại module quang được sử dụng.

Giải pháp truyền quang đặc biệt hữu ích tại sân vận động, trung tâm hội nghị, studio, sân khấu hoặc các dự án mà bộ điều khiển và màn hình LED được bố trí cách xa nhau.

Genlock hỗ trợ đồng bộ hệ thống video

Thiết bị tích hợp giao diện Genlock tiêu chuẩn với đầu vào và loop-through tín hiệu đồng bộ. Đây là tính năng quan trọng trong môi trường studio, broadcast và hệ thống nhiều thiết bị xử lý hình ảnh cần hoạt động trên cùng tham chiếu đồng bộ.

Genlock hỗ trợ các dạng tín hiệu Bi-Level, Tri-Level và Blackburst. Khả năng này giúp DS-DT90V-09HDPSI24NO/U phù hợp hơn với những hệ thống video chuyên nghiệp có yêu cầu đồng bộ cao.

Hỗ trợ trình chiếu nội dung 3D

Bộ điều khiển được trang bị giao diện 3D chuyên dụng. Khi kết hợp với bộ phát 3D và kính 3D tương thích, hệ thống có thể triển khai nội dung trình chiếu 3D trên màn hình LED.

Cần lưu ý rằng khi bật hiệu ứng 3D với các định dạng nguồn tương ứng, khả năng tải đầu ra của thiết bị có thể giảm. Vì vậy, yêu cầu trình chiếu 3D nên được đưa vào bài toán thiết kế ngay từ giai đoạn tính toán độ phân giải và tải màn hình.

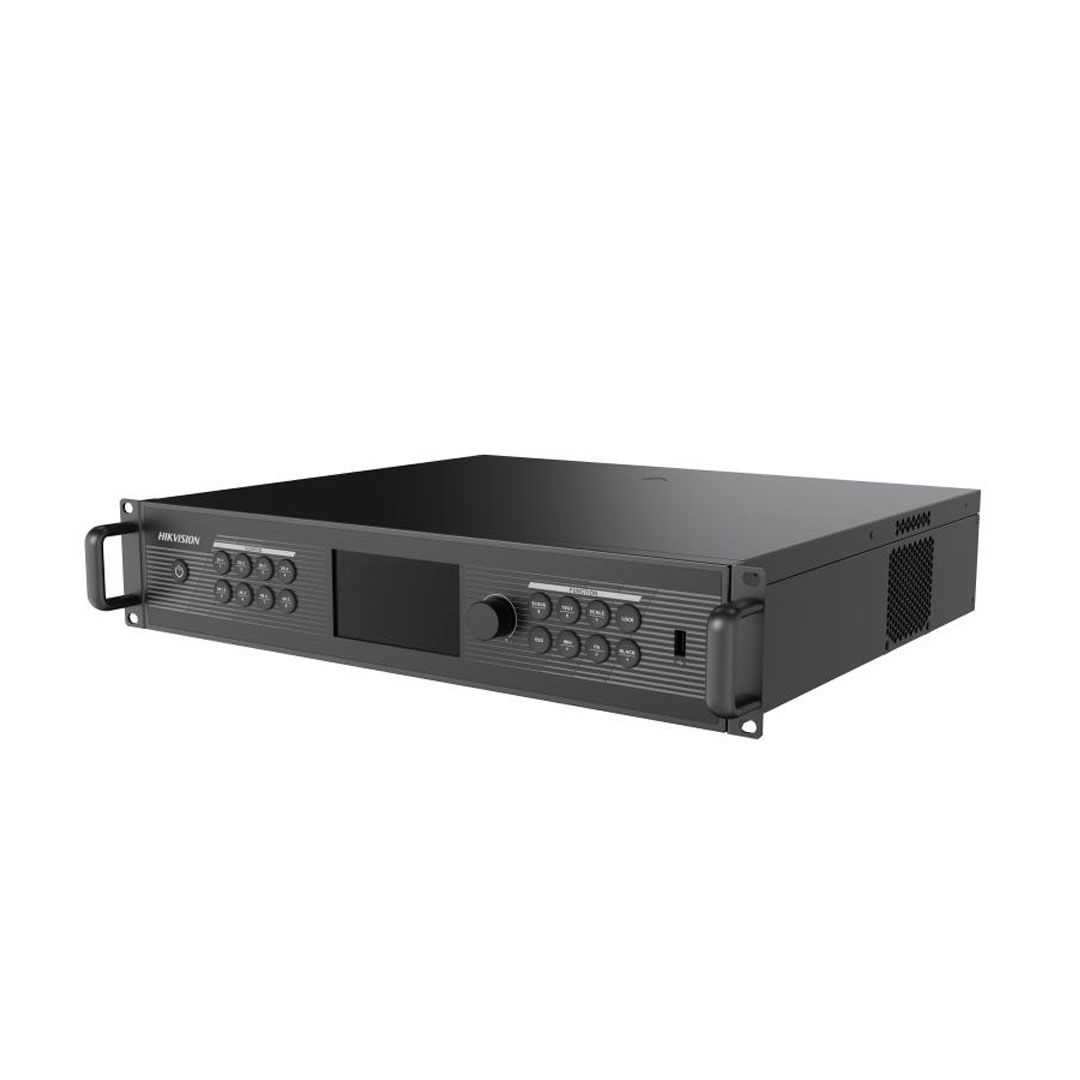

Màn hình LCD 4.5 inch hỗ trợ vận hành trực quan

Mặt trước DS-DT90V-09HDPSI24NO/U được trang bị màn hình LCD màu 4.5 inch độ phân giải 854 × 480. Người vận hành có thể theo dõi trạng thái thiết bị trực tiếp mà không phải phụ thuộc hoàn toàn vào máy tính quản trị.

Các nút chức năng trên mặt trước hỗ trợ những thao tác thường dùng như điều chỉnh độ sáng màn hình, chuyển đổi nguồn tín hiệu, thay đổi scene và khóa màn hình.

Điều khiển nhanh bằng núm xoay

Núm xoay trên thiết bị hỗ trợ lựa chọn menu, thay đổi thông số và xác nhận thiết lập. Thiết kế này phù hợp với môi trường phòng máy, studio hoặc trung tâm điều khiển, nơi kỹ thuật viên thường cần thao tác nhanh ngay trên thiết bị.

Thiết kế chassis rack 2U cho hệ thống chuyên nghiệp

Khác với các LED controller nhỏ dành cho hệ thống đơn giản, DS-DT90V-09HDPSI24NO/U sử dụng chassis công nghiệp chuẩn rack 2U. Thiết kế này thuận tiện khi tích hợp thiết bị vào tủ rack cùng bộ xử lý AV, thiết bị mạng và các thành phần điều khiển khác.

Đây cũng là kiểu thiết kế phù hợp với phòng điều khiển trung tâm và hệ thống AV cố định, giúp việc bố trí, quản lý và bảo trì thiết bị có tính hệ thống hơn.

Cơ chế dự phòng tăng độ tin cậy cho hệ thống

Đối với màn hình LED phục vụ sự kiện, trung tâm điều hành hoặc các ứng dụng quan trọng, khả năng duy trì hoạt động khi xảy ra sự cố là yếu tố cần được ưu tiên. DS-DT90V-09HDPSI24NO/U hỗ trợ cơ chế dự phòng kép cho nguồn điện và cổng mạng của bộ điều khiển LED.

Khả năng dự phòng giúp tăng mức độ an toàn cho kiến trúc hệ thống, đặc biệt với các màn hình cần vận hành liên tục hoặc khó chấp nhận thời gian gián đoạn kéo dài.

Quản lý và giám sát màn hình LED thuận tiện

Thiết bị hỗ trợ vận hành thông qua phần mềm client hoặc giao diện web của LED controller. Người quản trị có thể theo dõi mối quan hệ tải giữa bộ điều khiển và màn hình, hỗ trợ xác định vị trí hiển thị bất thường cũng như kiểm tra trạng thái hoạt động.

Các thông tin giám sát bao gồm trạng thái thiết bị, mức sử dụng bộ nhớ, CPU, nhiệt độ và mức sử dụng cổng mạng. Hệ thống còn hỗ trợ phát hiện điện áp cabinet bất thường, nhiệt độ cabinet và nhiệt độ của thiết bị.

Kết nối RS-485 và mở rộng IoT

DS-DT90V-09HDPSI24NO/U hỗ trợ RS-485 để kết nối với thiết bị điều khiển trung tâm và các thành phần IoT tương thích.

Thông qua cổng mạng điều khiển và multi-function card phù hợp, hệ thống có thể mở rộng khả năng phát hiện nhiệt độ, độ ẩm môi trường và phối hợp cảm biến hiện diện với hoạt động điều khiển màn hình.

Tùy chỉnh hình ảnh theo từng môi trường sử dụng

Người dùng có thể điều chỉnh các thông số đầu ra như độ sáng, độ tương phản, hue và nhiệt độ màu. Thiết bị cung cấp các chế độ nhiệt độ màu tiêu chuẩn, màu ấm, màu lạnh và tùy chỉnh.

Ngoài ra, bộ điều khiển cung cấp nhiều display mode như general, text, advertisement, video, cinema và security. Việc lựa chọn profile phù hợp giúp hệ thống thích ứng nhanh hơn với từng loại nội dung.

Chế độ bảo vệ mắt

Thiết bị hỗ trợ chế độ eye protection nhằm giảm cảm giác mỏi mắt cho người xem trong những điều kiện sử dụng phù hợp. Tính năng này có thể hữu ích với màn hình LED trong phòng họp, trung tâm điều hành và không gian trong nhà nơi người dùng thường quan sát màn hình trong thời gian dài.

Khả năng tùy biến nội dung và nhận diện thương hiệu

DS-DT90V-09HDPSI24NO/U hỗ trợ cấu hình background và logo khởi động của thiết bị. Điều này giúp doanh nghiệp duy trì hình ảnh thương hiệu đồng nhất hơn khi hệ thống khởi động hoặc chưa có nguồn nội dung chính.

Thiết bị cũng hỗ trợ một lớp phụ đề với khả năng tùy chỉnh màu sắc, font chữ, kích thước và tốc độ cuộn, đồng thời hỗ trợ overlay hình ảnh. Đây là tính năng hữu ích khi cần hiển thị thông báo, lịch trình, cảnh báo hoặc nội dung quảng bá trên video đang phát.

Ứng dụng thực tế của DS-DT90V-09HDPSI24NO/U

Với 24 cổng tải LED, khả năng xử lý nguồn 4K, nhiều cửa sổ và các giao diện chuyên nghiệp, DS-DT90V-09HDPSI24NO/U phù hợp với nhiều hệ thống LED yêu cầu cao như:

• Màn hình LED tại trung tâm hội nghị và phòng họp lớn.
• Studio truyền hình và hệ thống sản xuất nội dung.
• Màn hình LED sân khấu và sự kiện chuyên nghiệp.
• Hệ thống LED tại sân vận động.
• Trung tâm điều hành và phòng giám sát.
• Màn hình thông tin tại sân bay và nhà ga.
• Ngân hàng và trung tâm giao dịch.
• Màn hình quảng cáo LED độ phân giải cao.
• Showroom và trung tâm trải nghiệm thương hiệu.
• Hệ thống trình chiếu cần truyền tín hiệu qua cáp quang.

Vì sao nên lựa chọn DS-DT90V-09HDPSI24NO/U?

Điểm mạnh của DS-DT90V-09HDPSI24NO/U nằm ở khả năng tích hợp nhiều chức năng vào một thiết bị. Thay vì chỉ đảm nhiệm nhiệm vụ gửi dữ liệu tới receiving card, bộ điều khiển còn có khả năng xử lý nguồn 4K, quản lý nhiều cửa sổ, ghép hình, roaming, lưu scene và thực hiện nhiều thao tác xử lý video wall.

Hệ thống 24 cổng Ethernet với tổng tải 15.6 MP đáp ứng những màn hình có độ phân giải lớn, trong khi 4 cổng quang 10G tạo thêm lựa chọn cho hệ thống truyền dẫn khoảng cách xa. HDR10, Genlock, 3D và khả năng calibration theo pixel tiếp tục mở rộng phạm vi ứng dụng cho các dự án AV chuyên nghiệp.

Đối với hệ thống cần vận hành ổn định, khả năng dự phòng, giám sát trạng thái và quản lý qua mạng cũng là những yếu tố quan trọng giúp đơn vị kỹ thuật chủ động hơn trong quá trình vận hành.

Lưu ý khi thiết kế hệ thống với DS-DT90V-09HDPSI24NO/U

Khả năng tải lớn không có nghĩa mọi màn hình đều có thể sử dụng cùng một cấu hình. Trước khi lựa chọn DS-DT90V-09HDPSI24NO/U, kỹ thuật viên cần tính toán tổng số pixel của toàn bộ màn hình, độ phân giải từng cabinet, số lượng receiving card và cách phân bổ tải trên các cổng Ethernet.

Nếu dự án sử dụng HDR10, 3D, Genlock hoặc đường truyền quang, cần đồng thời kiểm tra khả năng tương thích của receiving card, module quang và các thiết bị phụ trợ. Riêng chế độ 3D có thể ảnh hưởng đến khả năng tải của bộ điều khiển nên cần được tính toán từ đầu.

Với các dự án mission-critical, phương án nguồn dự phòng, đường tín hiệu dự phòng, sơ đồ đấu nối và cấu hình scene cũng nên được xây dựng trước khi nghiệm thu để khai thác hiệu quả các chức năng bảo vệ của thiết bị.

Tư vấn DS-DT90V-09HDPSI24NO/U và báo giá giải pháp LED

DS-DT90V-09HDPSI24NO/U là bộ điều khiển LED hướng đến các dự án màn hình quy mô lớn và hệ thống AV chuyên nghiệp. Với 24 cổng Ethernet, tổng tải đến 15.6 MP, xử lý nguồn 4K@60Hz, nhiều cửa sổ hiển thị, 4 cổng quang 10G, HDR10, Genlock, 3D và cơ chế dự phòng, thiết bị mang đến nền tảng điều khiển linh hoạt cho nhiều mô hình màn hình LED.

Để lựa chọn cấu hình chính xác, khách hàng nên cung cấp kích thước màn hình, pixel pitch, độ phân giải tổng, số lượng cabinet, receiving card, khoảng cách truyền tín hiệu và các nguồn video cần sử dụng. Từ những thông tin này, đội ngũ kỹ thuật có thể tính toán số cổng tải, sơ đồ đấu nối và phương án dự phòng phù hợp.
