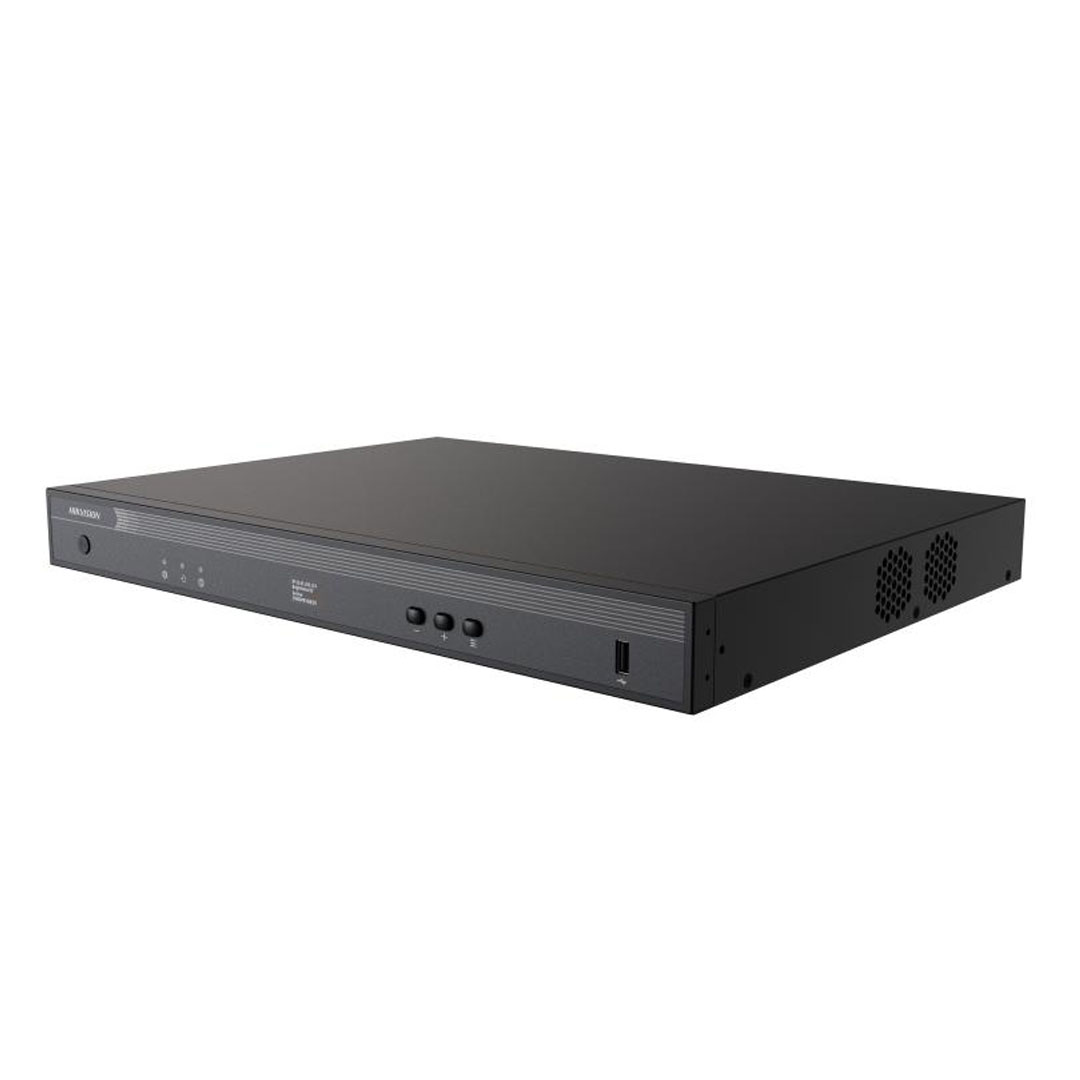

Bộ điều khiển màn hình LED Hikvision DS-DT60V-03HDI12NO/U 12 cổng 2 trong 1

DS-DT60V-03HDI12NO/U là bộ điều khiển màn hình LED 2 trong 1 thuộc dòng DT60V, kết hợp chức năng xử lý video và điều khiển màn hình LED trên cùng một thiết bị. Với 12 cổng tải Ethernet và tổng khả năng tải lên đến 7.8 MP, sản phẩm phù hợp cho những hệ thống cần xử lý nhiều nguồn hình ảnh nhưng vẫn muốn tối ưu số lượng thiết bị trong tủ rack.

Thiết bị hỗ trợ 3 nguồn video, trong đó HDMI 2.0 có khả năng tiếp nhận hình ảnh lên đến 4096 × 2160@60Hz, còn DVI và HDMI 1.4 hỗ trợ đến 1920 × 1200@60Hz. Kết hợp với scaling, splicing, window roaming, 10 scene và tối đa 7 cửa sổ hiển thị, DS-DT60V-03HDI12NO/U đáp ứng tốt nhiều nhu cầu trình chiếu LED chuyên nghiệp.

Không chỉ mạnh về xử lý tín hiệu, controller còn hỗ trợ quản lý qua mạng, hiệu chỉnh màn hình theo từng pixel, giám sát trạng thái hoạt động, kết nối RS-485 và nhiều chức năng hỗ trợ vận hành. Đây là lựa chọn đáng cân nhắc cho phòng họp, trung tâm điều hành, sân khấu, showroom, quảng cáo LED và các hệ thống AV cần độ linh hoạt cao.

Những điểm nổi bật của DS-DT60V-03HDI12NO/U

Khả năng tải 7.8 MP với 12 cổng Ethernet

Khả năng tải là yếu tố quan trọng khi lựa chọn controller cho màn hình LED. DS-DT60V-03HDI12NO/U cung cấp 12 kênh đầu ra Ethernet với tổng khả năng tải tối đa lên đến 7.8 triệu pixel.

Mỗi cổng mạng có khả năng tải tối đa 0.65 MP theo chế độ tải tương ứng. Số lượng 12 cổng giúp kỹ thuật viên có nhiều lựa chọn hơn khi phân bổ receiving card và cabinet trên những màn hình có mật độ điểm ảnh tương đối cao.

Tính tổng độ phân giải trước khi chọn controller

Để xác định DS-DT60V-03HDI12NO/U có đáp ứng màn hình hay không, cần tính tổng độ phân giải thực tế thay vì chỉ dựa vào diện tích theo mét vuông.

Tổng pixel được tính từ chiều rộng nhân với chiều cao của toàn màn hình. Sau đó, kỹ thuật viên cần kiểm tra tải từng cổng và phân bổ receiving card sao cho không vượt giới hạn cho phép.

Đây là bước đặc biệt quan trọng với màn hình sử dụng pixel pitch nhỏ, bởi số lượng pixel có thể tăng rất nhanh dù kích thước vật lý không quá lớn.

Hỗ trợ màn hình tỷ lệ đặc biệt

Thiết bị hỗ trợ chiều rộng và chiều cao vùng tải tối đa đến 8192 pixel theo điều kiện cấu hình tương ứng và trong giới hạn tổng tải.

Khả năng này giúp controller thích ứng với màn hình LED siêu rộng, backdrop sân khấu, màn hình banner hoặc những hệ thống không sử dụng tỷ lệ tiêu chuẩn 16:9.

HDMI 2.0 4K@60Hz cho nguồn hình ảnh độ phân giải cao

Một lợi thế đáng chú ý của DS-DT60V-03HDI12NO/U là khả năng tiếp nhận nguồn HDMI 2.0 với độ phân giải lên đến 4096 × 2160@60Hz.

Nhờ đó, controller có thể kết nối với workstation, media server, máy tính đồ họa và nhiều thiết bị AV xuất tín hiệu 4K. Nguồn hình ảnh độ phân giải cao sau đó có thể được xử lý và scaling theo kích thước thực tế của màn hình LED.

DVI và HDMI 1.4 cho nguồn Full HD và WUXGA

Bên cạnh HDMI 2.0, thiết bị còn hỗ trợ DVI và HDMI 1.4 với độ phân giải lên đến 1920 × 1200@60Hz.

Sự kết hợp giữa các chuẩn giao tiếp mới và truyền thống giúp controller tương thích với nhiều nguồn phát khác nhau, hữu ích khi nâng cấp một hệ thống AV hiện có mà không muốn thay toàn bộ thiết bị đầu cuối.

Thích ứng frame rate từ 25Hz đến 120Hz

DS-DT60V-03HDI12NO/U hỗ trợ frame rate self-adaption từ 25Hz đến 120Hz trong quá trình thu nhận hình ảnh.

Dải tốc độ khung hình rộng tạo thêm sự linh hoạt khi hệ thống phải tiếp nhận nhiều loại nguồn video, từ trình chiếu thông thường đến nội dung chuyển động có frame rate cao.

RGB và YUV 4:4:4 hỗ trợ hình ảnh chi tiết

Thiết bị hỗ trợ đầu ra hình ảnh RGB và YUV 4:4:4 trong chuỗi thiết bị tương thích, giúp duy trì đầy đủ thông tin màu của từng pixel.

Điều này đặc biệt hữu ích với nội dung chứa chữ nhỏ, dashboard, biểu đồ, giao diện phần mềm và đồ họa có nhiều chi tiết, nơi chất lượng lấy mẫu màu có thể ảnh hưởng rõ đến độ sắc nét.

Scaling hình ảnh theo đúng kích thước màn hình LED

Không phải màn hình LED nào cũng sử dụng tỷ lệ tiêu chuẩn. Các màn hình sân khấu, biển quảng cáo hoặc LED kiến trúc thường có độ phân giải rất khác với màn hình máy tính thông thường.

DS-DT60V-03HDI12NO/U hỗ trợ scaling toàn màn hình và scaling tùy chỉnh, giúp kỹ thuật viên đưa nguồn video vào đúng vùng hiển thị mà không cần nguồn phát phải có cùng độ phân giải với màn hình.

Hỗ trợ switching và splicing tín hiệu

Controller cho phép chuyển đổi nguồn video và thực hiện ghép tín hiệu theo cấu hình mong muốn. Nhờ đó, thiết bị có thể đảm nhiệm nhiều chức năng xử lý mà một sending controller cơ bản thường không cung cấp.

Video wall với tối đa 7 cửa sổ nội dung

DS-DT60V-03HDI12NO/U hỗ trợ cấu hình video wall và quản lý cửa sổ trực quan. Người vận hành có thể chia màn hình thành nhiều vùng để hiển thị các loại nội dung khác nhau cùng lúc.

Tối đa 7 cửa sổ có thể được sử dụng, bao gồm:

• 3 cửa sổ nguồn tín hiệu.
• 2 cửa sổ hình ảnh.
• 1 cửa sổ chữ cuộn.
• 1 cửa sổ background.

Ngoại trừ background, bố cục của các cửa sổ có thể được tùy chỉnh theo nhu cầu sử dụng.

Window roaming giúp bố trí nội dung linh hoạt

Thiết bị hỗ trợ mở các cửa sổ nguồn trên màn hình và thực hiện roaming. Người vận hành có thể thay đổi vị trí hiển thị để xây dựng bố cục phù hợp với từng ứng dụng.

Chức năng này rất hữu ích với trung tâm điều hành, dashboard doanh nghiệp hoặc phòng giám sát, nơi nhiều nguồn dữ liệu cần được trình bày đồng thời.

Lưu tối đa 10 scene để gọi nhanh cấu hình

DS-DT60V-03HDI12NO/U cho phép lưu tối đa 10 scene. Scene giúp ghi nhớ bố cục và trạng thái hiển thị đã thiết lập để sử dụng lại nhanh chóng.

Ví dụ, một phòng hội nghị có thể chuẩn bị scene dành cho bài thuyết trình, video toàn màn hình, chia nhiều nguồn và nội dung chờ. Khi chương trình thay đổi, người vận hành chỉ cần chọn scene tương ứng.

Cách vận hành này giúp giảm thao tác thủ công, đặc biệt trong các sự kiện hoặc hệ thống cần chuyển đổi nội dung thường xuyên.

Phụ đề cuộn hỗ trợ truyền tải thông tin tức thời

Controller hỗ trợ một kênh subtitle và cho phép tùy chỉnh màu sắc, font chữ cũng như tốc độ cuộn. Người dùng còn có thể kết hợp hình ảnh và nội dung chữ theo tính năng được hỗ trợ.

Phụ đề rất hữu ích cho thông báo, cảnh báo, lịch trình, chương trình khuyến mãi hoặc thông tin cập nhật cần chạy song song với video chính.

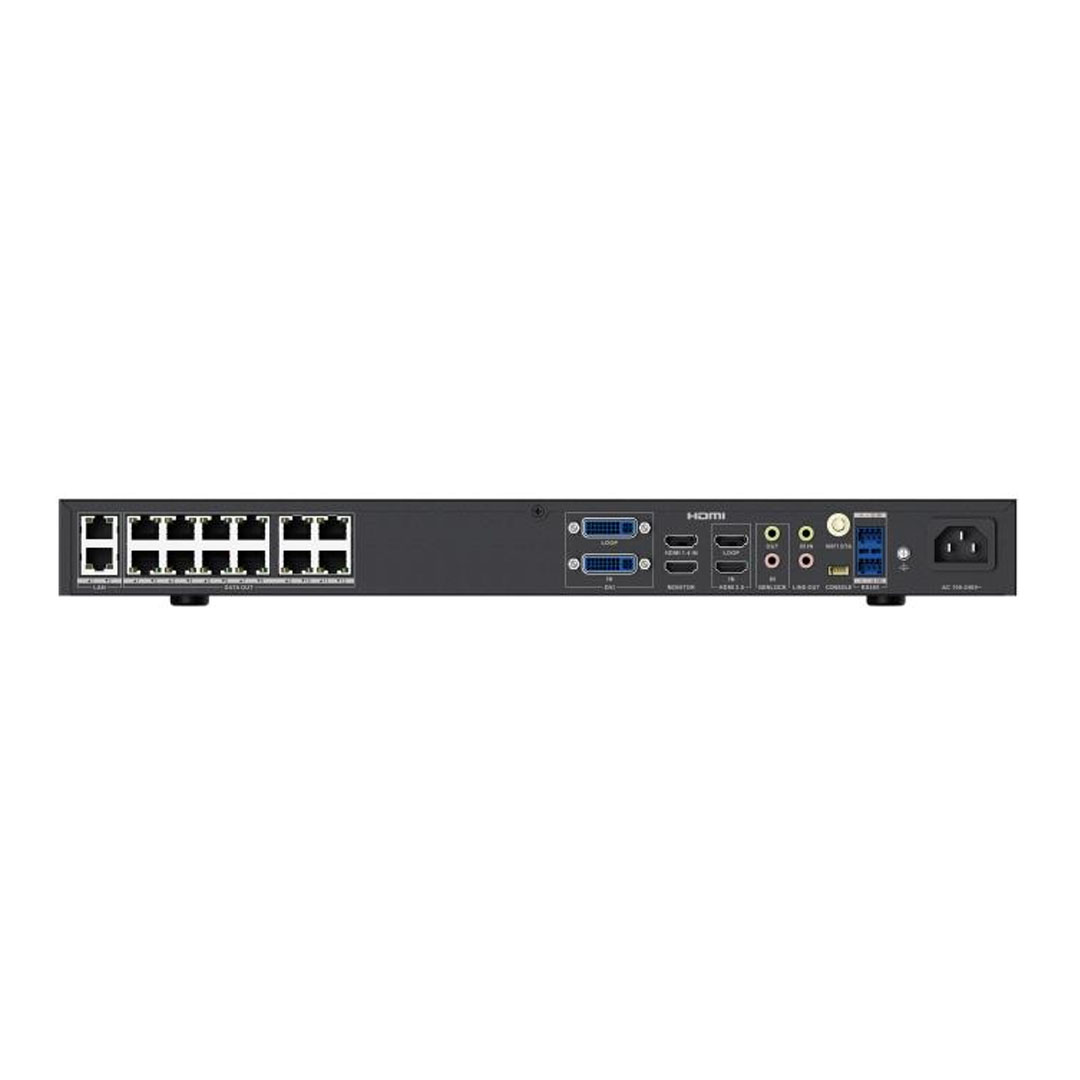

HDMI và DVI loop-out mở rộng chuỗi tín hiệu

DS-DT60V-03HDI12NO/U hỗ trợ HDMI 2.0 và DVI loop-out, cho phép nguồn tín hiệu tiếp tục được truyền sang thiết bị khác trong hệ thống.

HDMI loop-out hỗ trợ độ phân giải tối đa 4096 × 2160@60Hz, trong khi DVI loop-out hỗ trợ tối đa 1920 × 1200@60Hz.

Đây là tính năng hữu ích trong hệ thống sử dụng nhiều controller hoặc khi cùng một nguồn hình ảnh phải được đưa tới nhiều thiết bị xử lý khác nhau.

Tần số quét 3840Hz cho video chuyển động mượt mà

DS-DT60V-03HDI12NO/U hỗ trợ tần số quét đầu ra cao lên đến 3840Hz cùng thời gian phản hồi ở cấp nano giây.

Khi sử dụng với receiving card và module LED phù hợp, khả năng này hỗ trợ màn hình thể hiện nội dung chuyển động ổn định và giảm hiện tượng nhấp nháy.

Đây là thông số đáng quan tâm với màn hình LED sân khấu, sự kiện, studio hoặc quảng cáo thường xuyên phát video.

Hiệu chỉnh màn hình ở cấp độ pixel

Màn hình LED được ghép từ nhiều cabinet nên độ sáng và màu sắc giữa các vùng có thể xuất hiện chênh lệch. DS-DT60V-03HDI12NO/U hỗ trợ pixel-level screen correction nhằm giảm sự khác biệt này.

Hiệu chỉnh đúng giúp toàn màn hình có độ đồng đều tốt hơn, đặc biệt quan trọng với màn hình có diện tích lớn hoặc yêu cầu chất lượng hiển thị cao.

Điều chỉnh độ sáng, độ tương phản và hue

Thiết bị hỗ trợ điều chỉnh các tham số đầu ra như độ sáng, độ tương phản và hue, giúp kỹ thuật viên tối ưu màn hình theo điều kiện ánh sáng thực tế và loại nội dung trình chiếu.

Tùy chỉnh nhiệt độ màu

Người dùng có thể lựa chọn chế độ tiêu chuẩn, màu ấm, màu lạnh hoặc tự thiết lập nhiệt độ màu theo yêu cầu của dự án.

Nhiều chế độ hiển thị cho từng ứng dụng

DS-DT60V-03HDI12NO/U hỗ trợ nhiều display mode như general, text, advertisement, video, cinema và security.

Người vận hành có thể chuyển nhanh profile hiển thị để phù hợp với từng loại nội dung thay vì phải điều chỉnh lại toàn bộ thông số hình ảnh.

Chế độ bảo vệ mắt

Eye protection mode được tích hợp để hỗ trợ tối ưu trải nghiệm quan sát trong những môi trường sử dụng phù hợp, đặc biệt tại phòng họp và trung tâm điều hành nơi người xem có thể phải nhìn màn hình trong thời gian dài.

Màn hình OLED giúp kiểm tra trạng thái nhanh

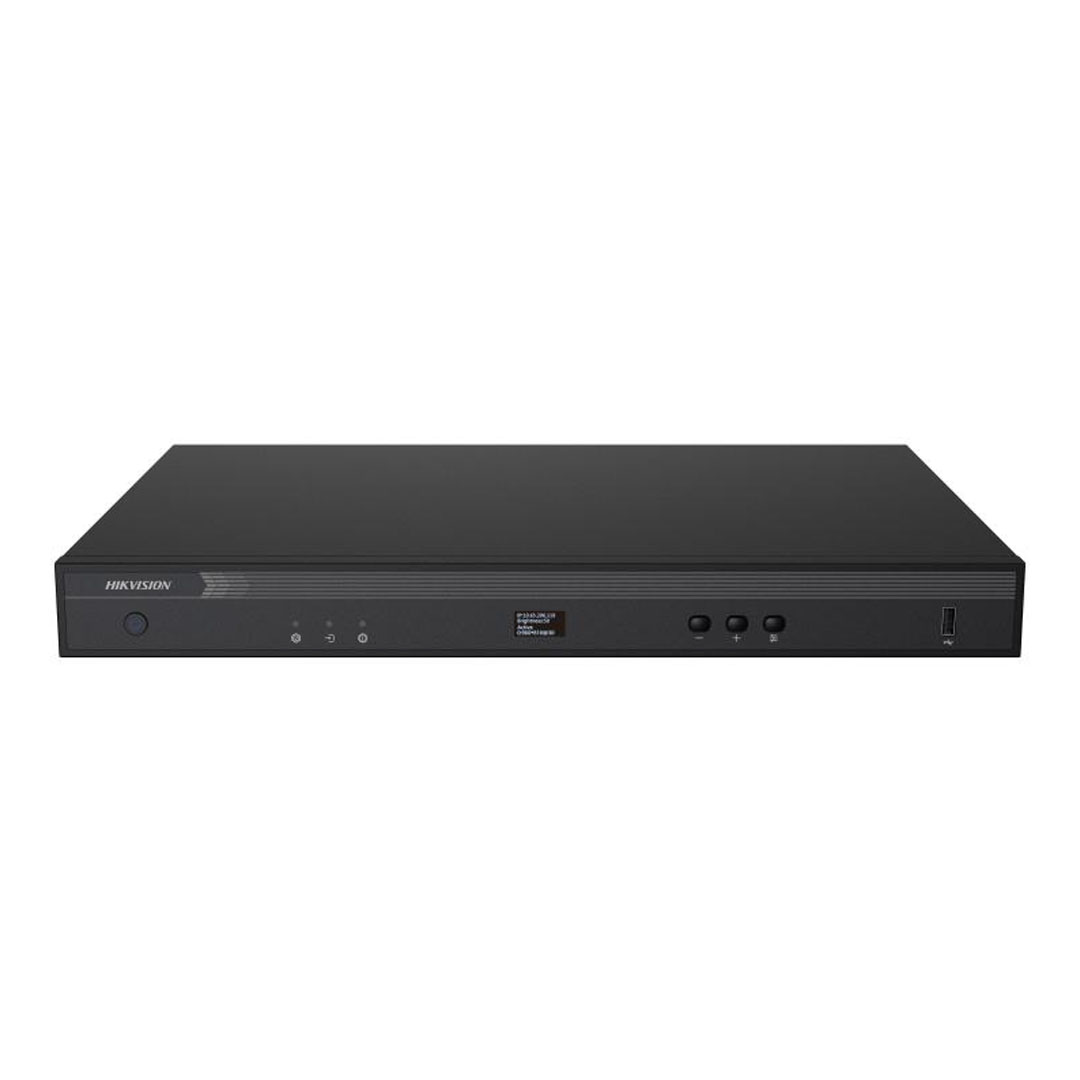

Mặt trước DS-DT60V-03HDI12NO/U được trang bị màn hình OLED màu không cảm ứng độ phân giải 128 × 64.

Màn hình này giúp kỹ thuật viên theo dõi trạng thái controller trực tiếp tại thiết bị, thuận tiện khi kiểm tra trong tủ rack hoặc xử lý sự cố tại hiện trường.

Phím điều khiển và đèn trạng thái trực quan

Các nút trên mặt trước hỗ trợ điều chỉnh độ sáng và những thông số cần thiết. Hệ thống đèn báo cung cấp thông tin về nguồn điện, trạng thái tín hiệu và tình trạng hoạt động.

Nhờ đó, nhiều kiểm tra cơ bản có thể được thực hiện ngay tại controller mà không phải luôn mở phần mềm quản lý.

Thiết kế chassis rack 1U cho phòng kỹ thuật

DS-DT60V-03HDI12NO/U sử dụng chassis công nghiệp chuẩn rack 1U. Kiểu thiết kế này giúp controller dễ dàng bố trí cùng switch, media server, bộ âm thanh và các thiết bị AV khác trong cùng hệ thống.

Việc tiêu chuẩn hóa thiết bị theo rack cũng giúp dây tín hiệu, nguồn điện và quy trình bảo trì được tổ chức gọn gàng hơn.

Quản lý nhiều LED controller qua mạng

Thiết bị hỗ trợ cascade management và điều khiển thống nhất nhiều bộ điều khiển LED thông qua mạng.

DS-DT60V-03HDI12NO/U cũng có thể được vận hành thông qua client hoặc trang web của LED controller, giúp đội ngũ kỹ thuật cấu hình và kiểm tra hệ thống từ giao diện quản trị.

Dễ mở rộng khi hệ thống phát triển

Nếu một dự án cần nhiều màn hình hoặc tổng độ phân giải vượt khả năng của một controller, nhiều thiết bị có thể được triển khai trong kiến trúc quản lý tập trung phù hợp.

Khả năng này giúp hệ thống có thể mở rộng nhưng vẫn giữ quy trình vận hành thống nhất.

Giám sát trạng thái hỗ trợ bảo trì chủ động

DS-DT60V-03HDI12NO/U hỗ trợ kiểm tra trạng thái chạy của thiết bị, bộ nhớ, CPU, nhiệt độ hoạt động và mức sử dụng các cổng mạng.

Người quản trị còn có thể theo dõi mối quan hệ tải giữa controller và màn hình cũng như xác định vị trí hiển thị bất thường trong quá trình vận hành.

Phát hiện điện áp và nhiệt độ bất thường

Hệ thống hỗ trợ phát hiện điện áp màn hình bất thường, nhiệt độ màn hình và nhiệt độ thiết bị. Các thông tin này có thể giúp kỹ thuật viên khoanh vùng vấn đề nhanh hơn khi hệ thống xảy ra bất thường.

Kết nối RS-485 và mở rộng hệ thống IoT

DS-DT60V-03HDI12NO/U hỗ trợ kết nối thiết bị điều khiển trung tâm và các thiết bị IoT thông qua RS-485.

Thông qua cổng mạng điều khiển và multi-function card tương thích, hệ thống có thể hỗ trợ phát hiện nhiệt độ, độ ẩm môi trường cũng như phối hợp dữ liệu cảm biến với hoạt động màn hình.

Đây là điểm đáng chú ý với các hệ thống LED được tích hợp vào trung tâm điều hành, smart building hoặc nền tảng quản lý thiết bị tập trung.

Cấu hình background, logo và screen saver

Controller hỗ trợ thiết lập background, startup logo và screen saver. Những chức năng này giúp màn hình duy trì nội dung phù hợp khi chưa có nguồn trình chiếu chính hoặc trong quá trình chuyển đổi tín hiệu.

Doanh nghiệp cũng có thể tận dụng logo khởi động để duy trì nhận diện thương hiệu trong quá trình hệ thống bắt đầu hoạt động.

Hỗ trợ chức năng khử ẩm màn hình

DS-DT60V-03HDI12NO/U hỗ trợ cấu hình screen dehumidification, bổ sung thêm chức năng phục vụ vận hành và bảo trì hệ thống màn hình LED.

Hỗ trợ phương án dự phòng cho hệ thống quan trọng

Thiết bị hỗ trợ dual backup của nguồn điện và mạng LED controller theo kiến trúc hệ thống tương thích.

Đây là một chức năng đáng quan tâm đối với phòng điều hành, sân khấu, sự kiện hoặc hệ thống quảng cáo cần giảm nguy cơ gián đoạn trình chiếu khi một thành phần gặp sự cố.

Ứng dụng thực tế của DS-DT60V-03HDI12NO/U

Với 12 cổng tải, khả năng xử lý 4K và công cụ video wall tích hợp, DS-DT60V-03HDI12NO/U có thể được cân nhắc cho nhiều môi trường:

• Màn hình LED phòng họp và phòng hội nghị.
• Video wall tại trung tâm điều hành.
• Màn hình dashboard doanh nghiệp.
• Hệ thống LED phòng giám sát.
• Màn hình LED sân khấu và sự kiện.
• Màn hình quảng cáo trong nhà.
• Showroom và trung tâm trải nghiệm.
• Màn hình thông tin tại khu vực công cộng.
• Hệ thống sử dụng nhiều nguồn HDMI và DVI.
• Dự án cần quản lý nhiều controller qua mạng.

Vì sao nên lựa chọn DS-DT60V-03HDI12NO/U?

Lợi thế chính của DS-DT60V-03HDI12NO/U là khả năng kết hợp bộ xử lý video và bộ điều khiển LED trong cùng một thiết bị. Với dự án phù hợp, cấu trúc 2 trong 1 giúp giảm số thiết bị trung gian và đơn giản hóa đường tín hiệu.

12 cổng Ethernet cùng tổng khả năng tải 7.8 MP tạo ra sự cân bằng phù hợp cho những màn hình cần năng lực cao hơn controller 6 cổng nhưng chưa cần tới hệ thống 20 hoặc 24 cổng.

Khả năng tiếp nhận HDMI 2.0 4K@60Hz, DVI và HDMI 1.4 cũng giúp controller dễ dàng làm việc với cả nguồn phát mới và hệ thống AV hiện hữu.

Các chức năng như 7 cửa sổ, 10 scene, roaming, loop-out, calibration theo pixel, quản lý mạng và RS-485 giúp sản phẩm đáp ứng nhiều yêu cầu vận hành chuyên nghiệp hơn một sending controller cơ bản.

Ai nên lựa chọn DS-DT60V-03HDI12NO/U?

Sản phẩm đáng cân nhắc khi dự án có các yêu cầu như:

• Cần tối đa 12 cổng tải màn hình LED.
• Tổng độ phân giải nằm trong khả năng tải 7.8 MP.
• Cần nguồn HDMI 2.0 4K@60Hz.
• Cần tương thích HDMI 1.4 hoặc DVI.
• Cần chia nhiều nguồn trên cùng một màn hình.
• Cần lưu nhiều bố cục trình chiếu.
• Cần loop-out để mở rộng chuỗi tín hiệu.
• Cần điều khiển và giám sát qua mạng.
• Cần tích hợp controller vào hệ thống điều khiển trung tâm.

Lưu ý khi lựa chọn và lắp đặt DS-DT60V-03HDI12NO/U

Trước khi chọn DS-DT60V-03HDI12NO/U, cần xác định chính xác kích thước màn hình, pixel pitch, độ phân giải từng cabinet và tổng số pixel của toàn hệ thống.

Sau đó, kỹ thuật viên cần xây dựng sơ đồ tải cho 12 cổng, bảo đảm số pixel trên từng đường và tổng tải của thiết bị nằm trong giới hạn kỹ thuật.

Nếu hệ thống sử dụng HDMI 2.0 4K@60Hz, cần kiểm tra khả năng xuất tín hiệu của nguồn phát và chất lượng cáp. Với các chức năng loop-out, RS-485, IoT hoặc dự phòng, cũng nên kiểm tra khả năng tương thích của các thiết bị liên quan trước khi triển khai.

Tư vấn DS-DT60V-03HDI12NO/U và báo giá giải pháp LED

DS-DT60V-03HDI12NO/U là bộ điều khiển LED 2 trong 1 hướng đến những hệ thống cần sự cân bằng giữa khả năng tải, xử lý video và tính linh hoạt trong vận hành. Với 12 cổng Ethernet, tổng tải 7.8 MP, HDMI 2.0 4K@60Hz, tối đa 7 cửa sổ, 10 scene và HDMI/DVI loop-out, thiết bị đáp ứng nhiều dự án màn hình LED chuyên nghiệp.

Để lựa chọn chính xác, khách hàng nên cung cấp kích thước màn hình, pixel pitch, độ phân giải tổng, số lượng cabinet, receiving card, nguồn video sử dụng và nhu cầu chia cửa sổ. Dựa trên các thông tin này, kỹ thuật viên có thể tính toán tải, sơ đồ 12 cổng và phương án kết nối tối ưu.

Liên hệ ngay để được tư vấn DS-DT60V-03HDI12NO/U, kiểm tra khả năng tải màn hình, xây dựng phương án đấu nối, tư vấn lắp đặt và nhận báo giá phù hợp với từng dự án.
