Bộ điều khiển màn hình LED Hikvision DS-DT60C-01HI04NO C Series 4 cổng

DS-DT60C-01HI04NO – Bộ điều khiển LED 4 cổng nhỏ gọn cho hệ thống hiển thị chuyên nghiệp

DS-DT60C-01HI04NO là bộ điều khiển màn hình LED C Series 4 cổng, hướng đến những hệ thống cần cấu hình gọn nhưng vẫn yêu cầu khả năng xử lý hình ảnh, giám sát và quản lý chuyên nghiệp. Với tổng khả năng tải lên đến 2.6 MP, thiết bị phù hợp cho nhiều màn hình LED tại phòng họp, showroom, hội trường, sảnh doanh nghiệp, trung tâm giám sát và hệ thống quảng cáo trong nhà.

Controller hỗ trợ 1 nguồn HDMI 1.4 với độ phân giải lên đến 1920 × 1200@60Hz, đầu ra RGB 4:4:4, frame rate từ 25Hz đến 60Hz và 4 cổng Ethernet truyền dữ liệu tới hệ thống LED. Mỗi cổng có khả năng tải tối đa 0.65 MP theo cấu hình tương ứng, giúp kỹ thuật viên dễ phân bổ receiving card và cabinet.

Điểm đáng chú ý của DS-DT60C-01HI04NO không chỉ nằm ở khả năng tải. Thiết bị còn hỗ trợ scaling, video wall, EDID tùy chỉnh, hiển thị khung hình cuối khi mất tín hiệu, HDR, hiệu chỉnh từng pixel, quản lý qua mạng, backup, RS-485 và giám sát trạng thái màn hình. Đây là những chức năng thực tế giúp controller phù hợp với hệ thống LED cần vận hành ổn định trong thời gian dài.

Những điểm nổi bật của DS-DT60C-01HI04NO

Khả năng tải 2.6 MP với 4 cổng Ethernet

Thông số cần quan tâm đầu tiên khi lựa chọn DS-DT60C-01HI04NO là khả năng tải màn hình. Controller cung cấp 4 cổng Ethernet với tổng khả năng tải tối đa 2.6 triệu pixel.

Mỗi cổng mạng hỗ trợ tối đa khoảng 650.000 pixel theo cấu hình tải tương ứng. Với 4 đường tải độc lập, kỹ thuật viên có thể phân chia cabinet và receiving card theo từng khu vực màn hình để tối ưu sơ đồ kết nối.

Tính tổng pixel trước khi chọn controller

Diện tích màn hình theo mét vuông không phải yếu tố duy nhất quyết định controller có phù hợp hay không. Pixel pitch càng nhỏ thì cùng một diện tích sẽ có số lượng pixel càng lớn.

Vì vậy, trước khi lựa chọn DS-DT60C-01HI04NO, nên xác định chính xác độ phân giải ngang và dọc của toàn bộ màn hình, sau đó tính tổng số điểm ảnh.

Nếu tổng tải nằm trong giới hạn 2.6 MP và cách phân bổ trên 4 cổng đáp ứng giới hạn từng đường, thiết bị có thể được cân nhắc cho hệ thống.

Hỗ trợ màn hình có tỷ lệ đặc biệt

Controller hỗ trợ vùng tải có chiều rộng hoặc chiều cao lên đến 5120 pixel trong giới hạn tổng tải của thiết bị.

Khả năng này hữu ích với màn hình LED siêu rộng, banner LED, backdrop sân khấu hoặc các màn hình có tỷ lệ không theo chuẩn 16:9.

DS-DT60C-01HI04NO cũng hỗ trợ cách đi dây linh hoạt mà không bắt buộc theo khung hình chữ nhật cố định, giúp kỹ thuật viên chủ động hơn khi bố trí cabinet.

HDMI 1.4 hỗ trợ độ phân giải đến 1920 × 1200@60Hz

Thiết bị được trang bị một đầu vào HDMI 1.4 với độ phân giải hỗ trợ lên đến 1920 × 1200@60Hz.

Đây là mức phù hợp với nhiều nguồn phát phổ biến như máy tính để bàn, laptop, media player và hệ thống AV doanh nghiệp sử dụng Full HD hoặc WUXGA.

Đối với phòng họp hoặc showroom, người dùng có thể kết nối máy tính trực tiếp vào controller thông qua HDMI, sau đó DS-DT60C-01HI04NO xử lý và phân phối hình ảnh tới màn hình LED.

Hỗ trợ độ phân giải tùy chỉnh

Khả năng sử dụng độ phân giải tùy chỉnh đặc biệt hữu ích với màn hình LED không sử dụng tỷ lệ tiêu chuẩn.

Kỹ thuật viên có thể cấu hình nguồn phù hợp hơn với màn hình siêu rộng hoặc màn hình dạng banner thay vì buộc nội dung phải chạy theo độ phân giải TV thông thường.

Thích ứng frame rate từ 25Hz đến 60Hz

DS-DT60C-01HI04NO hỗ trợ thích ứng tốc độ khung hình đầu vào từ 25Hz đến 60Hz.

Dải frame rate này đáp ứng tốt phần lớn nội dung doanh nghiệp, quảng cáo, video, slide trình chiếu và dashboard.

RGB 4:4:4 hỗ trợ hình ảnh rõ nét

Controller hỗ trợ xử lý RGB 4:4:4, giúp duy trì đầy đủ thông tin màu trong chuỗi thiết bị tương thích.

Định dạng này có giá trị khi màn hình hiển thị nội dung nhiều chữ nhỏ, số liệu, bảng biểu, dashboard hoặc đồ họa có đường viền chi tiết.

Đối với phòng điều hành hoặc phòng họp, nơi khả năng đọc dữ liệu trên màn hình rất quan trọng, RGB 4:4:4 là một lợi thế đáng chú ý.

Scaling linh hoạt theo độ phân giải màn hình LED

Màn hình LED thực tế thường không có cùng độ phân giải với nguồn HDMI. DS-DT60C-01HI04NO hỗ trợ cả scaling toàn màn hình và scaling tùy chỉnh để giải quyết vấn đề này.

Người dùng có thể đưa nguồn video vào toàn bộ màn hình hoặc tùy chỉnh kích thước hiển thị theo khu vực mong muốn.

Chức năng scaling giúp hạn chế việc phải điều chỉnh nguồn phát mỗi khi thay đổi cấu hình màn hình LED.

Phù hợp với màn hình LED siêu rộng

Ví dụ, một màn hình LED dạng banner có tỷ lệ rất rộng nhưng nguồn máy tính sử dụng 1920 × 1080. Controller có thể thực hiện scaling để nội dung phù hợp hơn với vùng hiển thị thực tế.

Điều này đặc biệt hữu ích cho showroom, backdrop doanh nghiệp và màn hình quảng cáo có thiết kế đặc thù.

Cấu hình video wall và quản lý trực quan

DS-DT60C-01HI04NO hỗ trợ cấu hình video wall và trực quan hóa khu vực màn hình.

Khả năng này giúp kỹ thuật viên dễ xác định mối quan hệ giữa vùng hiển thị, controller và hệ thống LED trong quá trình thiết lập.

Khi cần kiểm tra hoặc thay đổi cấu hình, giao diện trực quan cũng giúp giảm thời gian thao tác so với việc chỉ xử lý các thông số kỹ thuật rời rạc.

EDID tùy chỉnh giúp tăng khả năng tương thích

Controller hỗ trợ cấu hình EDID tùy chỉnh, một tính năng hữu ích trong các hệ thống màn hình LED có độ phân giải khác chuẩn.

EDID cung cấp thông tin để nguồn phát xác định chế độ hình ảnh mà hệ thống phía sau có thể tiếp nhận. Khi có khả năng tùy chỉnh, kỹ thuật viên có thể chủ động hơn trong việc thiết lập độ phân giải giữa máy tính và màn hình LED.

Điều này giúp DS-DT60C-01HI04NO phù hợp hơn với những hệ thống AV chuyên nghiệp thay vì chỉ phục vụ cấu hình plug-and-play đơn giản.

Hiển thị khung hình cuối khi mất nguồn tín hiệu

Một tính năng thực tế của DS-DT60C-01HI04NO là khả năng giữ lại khung hình cuối khi tín hiệu nguồn bị mất.

Trong showroom, phòng hội nghị hoặc màn hình quảng cáo, việc nguồn HDMI đột ngột mất tín hiệu có thể khiến màn hình hiển thị trạng thái không mong muốn.

Giữ lại khung hình cuối giúp duy trì nội dung trên màn hình trong thời gian đội ngũ kỹ thuật kiểm tra và khôi phục nguồn phát.

Background, logo khởi động và screen saver

Thiết bị hỗ trợ thiết lập và thay đổi background, startup logo và screen saver.

Doanh nghiệp có thể sử dụng logo hoặc hình ảnh thương hiệu khi hệ thống khởi động, trong thời gian chờ nội dung hoặc khi cần hiển thị một hình ảnh mặc định.

Duy trì hình ảnh chuyên nghiệp khi chuyển nguồn

Thay vì để màn hình hiển thị trạng thái trống, doanh nghiệp có thể sử dụng background hoặc screen saver phù hợp.

Điều này tạo trải nghiệm trình chiếu chuyên nghiệp hơn tại showroom, phòng tiếp khách và không gian thương mại.

HDR nâng cao chất lượng hình ảnh trong hệ thống tương thích

DS-DT60C-01HI04NO hỗ trợ đầu ra HDR nhằm nâng cao chất lượng hiển thị khi được kết hợp với hệ thống LED tương thích.

HDR giúp nội dung có khả năng thể hiện vùng sáng, vùng tối và màu sắc tốt hơn trong điều kiện receiving card, màn hình và nguồn nội dung cùng đáp ứng yêu cầu.

Tính năng này đáng quan tâm đối với showroom, nội dung quảng cáo hình ảnh và những hệ thống đặt chất lượng trình chiếu lên hàng đầu.

Hiệu chỉnh màn hình theo từng pixel

Màn hình LED thường được ghép từ nhiều module và cabinet. Sau thời gian vận hành, độ sáng hoặc màu sắc giữa các khu vực có thể xuất hiện khác biệt.

DS-DT60C-01HI04NO hỗ trợ hiệu chỉnh ở cấp độ pixel nhằm giảm chênh lệch màu sắc và cải thiện độ đồng nhất của màn hình.

Việc calibration đúng cách đặc biệt quan trọng với màn hình quảng cáo, showroom hoặc những hệ thống cần thể hiện màu sắc nhất quán.

Điều chỉnh độ sáng, tương phản và hue

Controller cho phép người vận hành điều chỉnh độ sáng, độ tương phản, hue và các thông số đầu ra liên quan.

Nhờ đó, màn hình có thể được cân chỉnh theo môi trường thực tế thay vì sử dụng một cấu hình cố định cho mọi không gian.

Điều chỉnh nhiệt độ màu

Thiết bị cung cấp các chế độ nhiệt độ màu như tiêu chuẩn, màu ấm, màu lạnh và tùy chỉnh.

Khả năng này giúp kỹ thuật viên lựa chọn phong cách hiển thị phù hợp với thương hiệu, nội dung và môi trường ánh sáng.

Nhiều chế độ hiển thị cho từng loại nội dung

DS-DT60C-01HI04NO hỗ trợ nhiều display mode như general, text, advertisement, video, cinema và security.

Người dùng có thể lựa chọn nhanh chế độ phù hợp thay vì phải thay đổi nhiều thông số hình ảnh mỗi khi mục đích trình chiếu thay đổi.

• Chế độ text và advertisement: Text mode phù hợp với nội dung ưu tiên chữ và thông tin, trong khi advertisement mode hướng đến các màn hình quảng bá thương mại.
• Chế độ video và cinema: Hai chế độ này phù hợp hơn với nội dung chuyển động và các ứng dụng ưu tiên trải nghiệm hình ảnh.
• Chế độ security: Security mode có thể được sử dụng trong hệ thống hiển thị phục vụ giám sát và an ninh.

Chế độ bảo vệ mắt cho không gian quan sát lâu

Controller hỗ trợ eye protection mode nhằm hỗ trợ trải nghiệm quan sát trong những môi trường phù hợp.

Tính năng này đáng chú ý tại phòng họp hoặc trung tâm giám sát, nơi người sử dụng có thể quan sát màn hình trong nhiều giờ liên tục.

Tần số quét 3840Hz hỗ trợ hình ảnh chuyển động mượt

DS-DT60C-01HI04NO hỗ trợ đầu ra với tần số quét cao lên đến 3840Hz và thời gian phản hồi cấp nano giây.

Khi kết hợp với receiving card và module LED phù hợp, tần số quét cao hỗ trợ nội dung chuyển động ổn định và hạn chế hiện tượng nhấp nháy.

Đây là yếu tố đáng quan tâm với màn hình phát video quảng cáo hoặc môi trường có camera ghi hình màn hình LED.

Quản lý DS-DT60C-01HI04NO qua mạng

Thiết bị hỗ trợ vận hành thông qua phần mềm client hoặc giao diện web của LED controller.

Khả năng quản lý qua mạng giúp đội ngũ kỹ thuật cấu hình và theo dõi controller từ phòng điều hành thay vì phải trực tiếp thao tác tại thiết bị.

Quản lý cascade nhiều controller

DS-DT60C-01HI04NO hỗ trợ quản lý cascade và điều khiển thống nhất nhiều LED controller thông qua mạng.

Điều này có giá trị nếu doanh nghiệp sở hữu nhiều màn hình hoặc cần mở rộng hệ thống trong tương lai.

Thuận tiện khi mở rộng hệ thống

Nếu tổng tải vượt quá giới hạn 2.6 MP của một controller, nhiều thiết bị có thể được triển khai theo kiến trúc phù hợp và quản lý qua mạng.

Nhờ vậy, đội ngũ kỹ thuật không phải vận hành từng controller như những hệ thống hoàn toàn tách biệt.

Giám sát trạng thái hệ thống hỗ trợ bảo trì chủ động

DS-DT60C-01HI04NO hỗ trợ kiểm tra nhiều thông tin vận hành như trạng thái thiết bị, bộ nhớ, CPU, nhiệt độ và mức sử dụng cổng mạng.

Người quản trị cũng có thể theo dõi mối quan hệ tải giữa controller và màn hình LED.

Định vị khu vực màn hình bất thường

Controller hỗ trợ xác định vị trí hiển thị bất thường trong quá trình hoạt động.

Đối với màn hình gồm nhiều cabinet, khả năng này giúp kỹ thuật viên khoanh vùng kiểm tra nhanh hơn.

Phát hiện điện áp và nhiệt độ bất thường

Thiết bị hỗ trợ phát hiện điện áp màn hình bất thường, nhiệt độ màn hình và nhiệt độ của controller.

Các thông tin này giúp đội ngũ kỹ thuật phát hiện sớm những dấu hiệu cần kiểm tra trước khi vấn đề phát triển thành sự cố nghiêm trọng hơn.

Kết nối RS-485 với hệ thống điều khiển trung tâm

DS-DT60C-01HI04NO hỗ trợ kết nối với thiết bị điều khiển trung tâm thông qua RS-485.

Tính năng này phù hợp với phòng họp thông minh, trung tâm điều hành hoặc dự án AV tích hợp, nơi màn hình LED cần hoạt động như một thành phần trong hệ thống điều khiển tổng thể.

Mở rộng khả năng IoT và giám sát môi trường

Thông qua cổng mạng điều khiển và multi-function card tương thích, hệ thống có thể mở rộng chức năng giám sát nhiệt độ và độ ẩm môi trường.

Thiết bị cũng hỗ trợ phối hợp dữ liệu cảm biến với việc điều khiển màn hình theo kiến trúc tương thích.

Khả năng này giúp DS-DT60C-01HI04NO phù hợp hơn với smart building và các hệ thống hiển thị cần quản lý tập trung.

Hỗ trợ chức năng khử ẩm màn hình

Controller hỗ trợ cấu hình screen dehumidification để bổ sung công cụ hỗ trợ bảo trì màn hình LED.

Khi hệ thống hoạt động trong môi trường có điều kiện độ ẩm cần được kiểm soát, chức năng này có thể được đưa vào quy trình vận hành phù hợp.

Cơ chế backup nâng cao độ tin cậy

DS-DT60C-01HI04NO hỗ trợ hot backup và backup giữa thiết bị cũng như các cổng mạng theo kiến trúc hệ thống tương thích.

Khả năng xây dựng phương án dự phòng đáng chú ý đối với các màn hình phục vụ hội nghị, điều hành hoặc quảng cáo mà việc gián đoạn nội dung cần được hạn chế.

Trong các dự án yêu cầu độ sẵn sàng cao, phương án controller, đường mạng và nguồn dự phòng nên được tính toán ngay từ giai đoạn thiết kế.

Thiết kế rack 1U half-width gọn gàng

DS-DT60C-01HI04NO sử dụng chassis công nghiệp cao 1U và dạng half-width.

Thiết kế nhỏ gọn đặc biệt phù hợp với những dự án không cần controller nhiều cổng nhưng vẫn muốn lắp thiết bị trong tủ rack chuyên nghiệp.

Việc sử dụng controller có kích thước tương xứng với quy mô hệ thống giúp tiết kiệm không gian cho switch, amplifier, media player và các thiết bị AV khác.

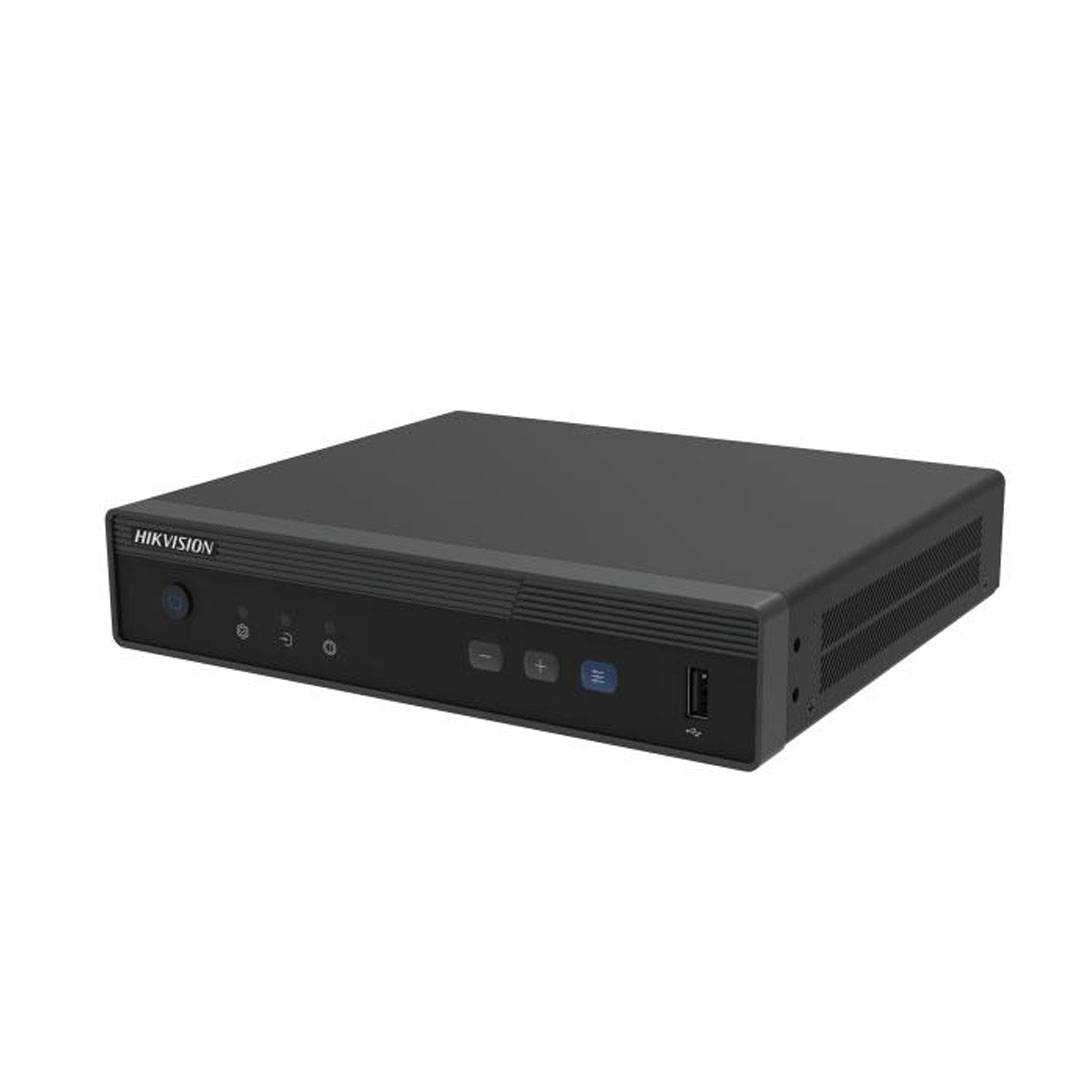

Nút điều khiển trực tiếp

Mặt trước thiết bị có các nút phục vụ điều chỉnh độ sáng và chuyển nguồn tín hiệu.

Những thao tác cơ bản có thể được thực hiện ngay tại controller mà không nhất thiết phải mở giao diện quản trị.

Đèn báo trạng thái trực quan

Hệ thống đèn báo cho biết tình trạng nguồn điện, tín hiệu đầu vào và trạng thái hoạt động.

Trong quá trình lắp đặt hoặc kiểm tra lỗi, kỹ thuật viên có thể nhanh chóng đánh giá tình trạng cơ bản của thiết bị.

Hỗ trợ âm thanh HDMI và đầu ra 3.5 mm

DS-DT60C-01HI04NO hỗ trợ nguồn HDMI kết hợp cả âm thanh và hình ảnh.

Controller đồng thời cung cấp đầu ra audio 3.5 mm, thuận tiện khi cần đưa âm thanh đến amplifier, loa hoặc hệ thống âm thanh tương thích.

Đây là tính năng hữu ích tại phòng họp, showroom và những hệ thống trình chiếu sử dụng chung nguồn HDMI cho cả video lẫn audio.

Ứng dụng thực tế của DS-DT60C-01HI04NO

Với 4 cổng tải, tổng khả năng điều khiển 2.6 MP và thiết kế nhỏ gọn, DS-DT60C-01HI04NO phù hợp với nhiều hệ thống LED như:

• Màn hình LED phòng họp doanh nghiệp.
• Màn hình tại phòng hội nghị.
• Màn hình LED showroom.
• Màn hình quảng cáo trong nhà.
• Màn hình thông tin tại sảnh lễ tân.
• Màn hình dashboard doanh nghiệp.
• Màn hình LED trung tâm giám sát quy mô vừa.
• Video wall LED có tải phù hợp.
• Màn hình tại cửa hàng và khu vực bán lẻ.
• Hệ thống LED cần quản lý controller qua mạng.

Vì sao nên lựa chọn DS-DT60C-01HI04NO?

Lợi thế của DS-DT60C-01HI04NO nằm ở sự cân bằng giữa kích thước nhỏ gọn và bộ tính năng quản lý tương đối đầy đủ.

4 cổng Ethernet với tổng tải 2.6 MP phù hợp với nhiều màn hình LED quy mô nhỏ và vừa, giúp doanh nghiệp không phải đầu tư controller có năng lực quá lớn so với nhu cầu.

HDMI 1.4 đến 1920 × 1200@60Hz đáp ứng phần lớn nguồn trình chiếu văn phòng, trong khi scaling và EDID tùy chỉnh hỗ trợ những màn hình có độ phân giải đặc biệt.

RGB 4:4:4, HDR, hiệu chỉnh theo pixel và tần số quét 3840Hz bổ sung những công cụ cần thiết để tối ưu chất lượng hình ảnh.

Đồng thời, khả năng quản lý qua mạng, giám sát trạng thái, RS-485, IoT và backup giúp controller phù hợp với hệ thống LED cần vận hành bài bản thay vì chỉ trình chiếu nội dung đơn giản.

Ai nên lựa chọn DS-DT60C-01HI04NO?

Sản phẩm đáng cân nhắc khi dự án có các yêu cầu sau:

• Cần controller 4 cổng tải LED.
• Tổng tải màn hình nằm trong phạm vi đến 2.6 MP.
• Sử dụng nguồn HDMI Full HD hoặc WUXGA.
• Cần scaling cho màn hình có tỷ lệ đặc biệt.
• Cần thiết bị rack 1U half-width nhỏ gọn.
• Cần hiệu chỉnh màn hình theo từng pixel.
• Cần quản lý controller qua mạng.
• Cần kết nối RS-485 với hệ thống điều khiển trung tâm.
• Cần cơ chế backup cho hệ thống quan trọng.

Lưu ý khi lựa chọn và lắp đặt DS-DT60C-01HI04NO

Trước khi lựa chọn DS-DT60C-01HI04NO, cần tính chính xác tổng độ phân giải màn hình dựa trên pixel pitch, số module và số lượng cabinet.

Tiếp theo, kỹ thuật viên cần xây dựng sơ đồ receiving card và phân bổ tải lên 4 cổng Ethernet sao cho tải mỗi đường và tổng tải đều nằm trong giới hạn thiết bị.

Không nên chỉ căn cứ vào diện tích màn hình vì pixel pitch khác nhau sẽ tạo ra tổng số điểm ảnh khác nhau đáng kể.

Kiểm tra nguồn HDMI

Nguồn phát cần có HDMI tương thích và độ phân giải nằm trong phạm vi thiết bị hỗ trợ.

Đối với màn hình có tỷ lệ đặc biệt, có thể cần kết hợp EDID tùy chỉnh và scaling để đạt kết quả hiển thị mong muốn.

Kiểm tra receiving card và các thiết bị liên quan

Một số tính năng nâng cao như HDR, hiệu chỉnh pixel, giám sát cabinet hoặc backup phụ thuộc vào kiến trúc và khả năng tương thích của toàn hệ thống.

Do đó, controller, receiving card, module LED, nguồn điện và sơ đồ đấu nối nên được kiểm tra đồng bộ trước khi chốt cấu hình.

So sánh nhu cầu trước khi chọn controller 4 cổng

Nếu màn hình có tổng tải không vượt 2.6 MP, sử dụng một nguồn HDMI và cần tối đa 4 đường Ethernet, DS-DT60C-01HI04NO là model phù hợp để cân nhắc.

Nếu tổng tải cao hơn hoặc cần nhiều cổng Ethernet hơn, nên chuyển sang controller có 6, 12 hoặc nhiều cổng hơn tùy thiết kế hệ thống.

Tương tự, nếu dự án yêu cầu nhiều nguồn video đồng thời hoặc nguồn 4K@60Hz, cần lựa chọn model có khả năng xử lý đầu vào cao hơn.

Việc xác định đúng nhu cầu ngay từ đầu giúp hạn chế phải thay controller hoặc bổ sung bộ xử lý video khi hệ thống đã hoàn thiện.

Tư vấn DS-DT60C-01HI04NO và báo giá giải pháp màn hình LED

DS-DT60C-01HI04NO là lựa chọn đáng chú ý cho các hệ thống màn hình LED cần controller 4 cổng nhỏ gọn nhưng vẫn có nhiều tính năng quản lý chuyên nghiệp. Tổng tải đến 2.6 MP, HDMI 1.4, RGB 4:4:4, scaling, HDR, hiệu chỉnh pixel và tần số quét 3840Hz giúp thiết bị đáp ứng tốt các dự án quy mô nhỏ đến vừa.

Khả năng quản lý qua mạng, giám sát trạng thái, RS-485, backup, hiển thị khung hình cuối và tùy chỉnh background tiếp tục giúp hệ thống thuận tiện hơn trong quá trình vận hành thực tế.

Để lựa chọn chính xác, khách hàng nên cung cấp kích thước màn hình, pixel pitch, độ phân giải tổng, số lượng cabinet, receiving card, loại nguồn HDMI và yêu cầu vận hành. Từ những dữ liệu này, kỹ thuật viên có thể tính toán khả năng tải và xây dựng sơ đồ đấu nối phù hợp.

Liên hệ ngay để được tư vấn DS-DT60C-01HI04NO, kiểm tra cấu hình màn hình LED, tính toán tải 4 cổng, hỗ trợ thiết kế lắp đặt và nhận báo giá phù hợp với từng dự án.
