Bộ điều khiển màn hình LED Hikvision DS-DT60C-01HI02NO C Series 2 cổng

DS-DT60C-01HI02NO – Bộ điều khiển LED 2 cổng nhỏ gọn cho hệ thống hiển thị chuyên nghiệp

DS-DT60C-01HI02NO là bộ điều khiển màn hình LED C Series 2 cổng được thiết kế cho những hệ thống cần cấu hình gọn, khả năng tải vừa phải nhưng vẫn yêu cầu đầy đủ các chức năng quản lý và tối ưu hình ảnh. Với tổng khả năng tải lên đến 1.3 MP, sản phẩm phù hợp cho màn hình LED phòng họp, showroom, cửa hàng, sảnh doanh nghiệp, bảng thông tin và nhiều ứng dụng trình chiếu quy mô nhỏ đến vừa.

Thiết bị hỗ trợ 1 đầu vào HDMI 1.4 với độ phân giải đến 1920 × 1200@60Hz, đầu ra RGB 4:4:4, frame rate thích ứng từ 25Hz đến 60Hz và 2 cổng Ethernet tải màn hình LED. Mỗi cổng hỗ trợ tối đa khoảng 0.65 MP theo cấu hình tương ứng, giúp kỹ thuật viên dễ tính toán và phân bổ receiving card.

Bên cạnh nhiệm vụ truyền tín hiệu, DS-DT60C-01HI02NO còn tích hợp scaling, cấu hình video wall, EDID tùy chỉnh, HDR, hiệu chỉnh từng pixel, quản lý qua mạng, backup, giám sát trạng thái thiết bị và kết nối RS-485. Nhờ đó, sản phẩm không chỉ phù hợp với hệ thống LED cơ bản mà còn đáp ứng các dự án yêu cầu khả năng quản trị và bảo trì chủ động.

Những điểm nổi bật của DS-DT60C-01HI02NO

Khả năng tải 1.3 MP với 2 cổng Ethernet

Thông số cần được ưu tiên khi lựa chọn DS-DT60C-01HI02NO là tổng khả năng tải màn hình. Thiết bị cung cấp 2 cổng Ethernet với tổng tải tối đa lên đến 1.3 triệu pixel.

Mỗi cổng có khả năng tải tối đa khoảng 650.000 pixel theo cấu hình tương ứng. Đây là mức phù hợp với nhiều màn hình LED quy mô nhỏ hoặc hệ thống không cần số lượng đường tải lớn.

Cần tính tổng pixel trước khi lựa chọn controller

Không nên chỉ dựa vào diện tích màn hình tính theo mét vuông để xác định controller phù hợp. Pixel pitch mới là yếu tố có ảnh hưởng trực tiếp đến tổng số điểm ảnh.

Một màn hình có diện tích nhỏ nhưng sử dụng pixel pitch rất mịn có thể sở hữu tổng độ phân giải lớn hơn một màn hình vật lý lớn hơn nhưng dùng pixel pitch thưa.

Do đó, trước khi chọn DS-DT60C-01HI02NO, kỹ thuật viên nên xác định độ phân giải ngang và dọc của màn hình rồi tính tổng pixel, sau đó phân bổ tải lên 2 cổng Ethernet.

Phù hợp với màn hình LED nhỏ và vừa

Với tổng tải 1.3 MP, sản phẩm đặc biệt phù hợp với phòng họp nhỏ, màn hình showroom, bảng quảng cáo trong nhà, màn hình thông tin hoặc các hệ thống LED không yêu cầu quá nhiều receiving card.

Việc lựa chọn đúng controller theo tải giúp tránh đầu tư dư thừa vào model nhiều cổng hơn khi hệ thống thực tế chỉ cần hai đường tải.

Hỗ trợ màn hình có tỷ lệ đặc biệt

DS-DT60C-01HI02NO hỗ trợ vùng tải có chiều rộng hoặc chiều cao lên đến 5120 pixel trong điều kiện tổng số điểm ảnh không vượt giới hạn tải của thiết bị.

Khả năng này hữu ích với màn hình LED dạng banner, màn hình siêu rộng, bảng thông tin hoặc những hệ thống có tỷ lệ khác chuẩn 16:9.

Controller còn hỗ trợ cách đi dây tùy chỉnh mà không bị giới hạn cứng bởi khung hình chữ nhật, giúp đội ngũ kỹ thuật linh hoạt hơn khi bố trí receiving card và cabinet.

HDMI 1.4 hỗ trợ độ phân giải đến 1920 × 1200@60Hz

DS-DT60C-01HI02NO được trang bị một đầu vào HDMI 1.4 với độ phân giải tối đa 1920 × 1200@60Hz.

Đây là mức phù hợp với các nguồn Full HD và WUXGA từ máy tính, laptop, media player hoặc nhiều thiết bị AV doanh nghiệp.

Trong phòng họp hoặc showroom, người dùng có thể kết nối nguồn HDMI trực tiếp vào controller và đưa hình ảnh lên màn hình LED mà không cần thêm bộ chuyển đổi trong nhiều cấu hình phổ biến.

Hỗ trợ độ phân giải tùy chỉnh

Controller hỗ trợ custom resolution cho nguồn HDMI trong giới hạn kỹ thuật.

Khả năng này hữu ích khi màn hình LED sử dụng độ phân giải không theo chuẩn TV hoặc màn hình máy tính thông thường, chẳng hạn màn hình banner dài hoặc LED kiến trúc.

Thích ứng frame rate từ 25Hz đến 60Hz

Thiết bị hỗ trợ frame rate self-adaption từ 25Hz đến 60Hz trong quá trình thu nhận hình ảnh.

Dải tốc độ khung hình này phù hợp với phần lớn video, slide, dashboard, nội dung quảng cáo và các nguồn multimedia thông dụng.

RGB 4:4:4 duy trì chi tiết hình ảnh

DS-DT60C-01HI02NO hỗ trợ đầu ra RGB 4:4:4 trong chuỗi thiết bị tương thích.

RGB 4:4:4 giúp duy trì đầy đủ thông tin màu của từng điểm ảnh, đặc biệt có giá trị khi màn hình trình bày chữ nhỏ, số liệu, bảng biểu, dashboard hoặc giao diện phần mềm.

Đối với phòng họp và khu vực điều hành, độ rõ của chữ và dữ liệu thường quan trọng không kém hình ảnh video, vì vậy đây là một đặc tính đáng chú ý.

Scaling toàn màn hình và scaling tùy chỉnh

Màn hình LED thực tế không phải lúc nào cũng có cùng độ phân giải với nguồn HDMI. DS-DT60C-01HI02NO hỗ trợ cả scaling toàn màn hình và scaling tùy chỉnh để xử lý sự khác biệt này.

Nguồn video có thể được phóng lên toàn khu vực hiển thị hoặc điều chỉnh theo kích thước mong muốn.

Khả năng scaling giúp giảm sự phụ thuộc vào độ phân giải nguồn phát và đặc biệt hữu ích với màn hình có tỷ lệ không tiêu chuẩn.

Ứng dụng cho màn hình banner và LED siêu rộng

Ví dụ, nguồn máy tính có thể sử dụng độ phân giải Full HD trong khi màn hình LED có tỷ lệ rất rộng. Controller có thể thực hiện scaling để nội dung phù hợp hơn với vùng hiển thị thực tế.

Đây là ứng dụng thường gặp tại quầy bán lẻ, showroom, sảnh doanh nghiệp và khu vực quảng cáo.

Cấu hình video wall và quản lý màn hình trực quan

DS-DT60C-01HI02NO hỗ trợ video wall configuration và trực quan hóa khu vực màn hình.

Khả năng này giúp kỹ thuật viên dễ kiểm tra mối quan hệ giữa controller, receiving card và vùng hiển thị trong quá trình cấu hình.

Đối với hệ thống cần bảo trì hoặc thay đổi bố cục sau khi lắp đặt, việc quản lý trực quan giúp giảm thao tác và hạn chế nhầm lẫn.

EDID tùy chỉnh giúp nguồn phát nhận diện màn hình tốt hơn

Thiết bị hỗ trợ thiết lập EDID tùy chỉnh, đặc biệt hữu ích khi làm việc với màn hình LED có độ phân giải khác chuẩn.

EDID cho phép nguồn phát xác định đặc tính của thiết bị hiển thị phía sau. Khả năng tùy chỉnh giúp kỹ thuật viên chủ động kiểm soát cách laptop, máy tính hoặc media player lựa chọn độ phân giải đầu ra.

Kết hợp EDID với scaling giúp DS-DT60C-01HI02NO xử lý linh hoạt hơn các màn hình LED có tỷ lệ đặc biệt.

Giữ khung hình cuối khi mất tín hiệu

Một tính năng thực tế của controller là khả năng giữ lại khung hình cuối khi nguồn tín hiệu bị mất.

Trong môi trường thương mại hoặc hội nghị, việc màn hình đột ngột chuyển sang trạng thái trống có thể ảnh hưởng đến trải nghiệm người xem.

Khả năng duy trì hình ảnh cuối giúp hệ thống giữ được nội dung trong thời gian kỹ thuật viên kiểm tra và khôi phục nguồn HDMI.

Background, startup logo và screen saver

DS-DT60C-01HI02NO hỗ trợ cấu hình background, screen saver và startup logo.

Doanh nghiệp có thể sử dụng logo thương hiệu hoặc hình ảnh mặc định trong quá trình hệ thống khởi động, chưa có nguồn chính hoặc đang chuyển đổi nội dung.

Duy trì hình ảnh thương hiệu trên màn hình

Thay vì hiển thị màn hình trống, background và screen saver có thể được sử dụng để duy trì hình ảnh thương hiệu hoặc thông tin chờ.

Điều này đặc biệt phù hợp với showroom, sảnh tiếp khách, khu bán lẻ và không gian thường xuyên có khách hàng quan sát màn hình.

HDR hỗ trợ nâng cao trải nghiệm hình ảnh

DS-DT60C-01HI02NO hỗ trợ HDR output trong chuỗi thiết bị tương thích.

Khi nguồn nội dung, receiving card và màn hình LED đáp ứng yêu cầu phù hợp, HDR hỗ trợ tăng khả năng thể hiện vùng sáng, vùng tối và chi tiết hình ảnh.

Tính năng này có thể mang lại giá trị cho showroom, màn hình quảng cáo và những ứng dụng chú trọng chất lượng thị giác.

Hiệu chỉnh màn hình theo từng pixel

Một màn hình LED được tạo thành từ nhiều module và cabinet có thể xuất hiện sự khác biệt nhỏ về màu sắc hoặc độ sáng.

DS-DT60C-01HI02NO hỗ trợ pixel-level screen correction nhằm giảm chênh lệch và cải thiện độ đồng đều của màn hình.

Đây là chức năng hữu ích với những hệ thống cần duy trì chất lượng hình ảnh ổn định trong thời gian dài.

Điều chỉnh độ sáng, tương phản và hue

Người vận hành có thể thay đổi độ sáng, độ tương phản, hue và nhiều thông số hình ảnh đầu ra khác.

Nhờ đó, màn hình có thể được cân chỉnh theo ánh sáng môi trường và đặc điểm nội dung thay vì sử dụng một cấu hình cố định.

Điều chỉnh nhiệt độ màu

Controller hỗ trợ các chế độ nhiệt độ màu tiêu chuẩn, màu ấm, màu lạnh và tùy chỉnh.

Việc điều chỉnh nhiệt độ màu giúp màn hình thích ứng tốt hơn với từng không gian và yêu cầu hình ảnh cụ thể.

Nhiều chế độ hiển thị theo từng ứng dụng

DS-DT60C-01HI02NO hỗ trợ nhiều display mode như general, text, advertisement, video, cinema và security.

Người vận hành có thể chọn nhanh profile phù hợp với loại nội dung thay vì phải tinh chỉnh thủ công nhiều thông số mỗi lần thay đổi mục đích sử dụng.

• Text: phù hợp với bảng thông tin và nội dung nhiều chữ.
• Advertisement: hướng đến màn hình quảng cáo và nội dung thương mại.
• Video: phù hợp với các nội dung chuyển động.
• Cinema: hướng đến trải nghiệm hình ảnh.
• Security: phù hợp với hệ thống giám sát và an ninh.

Chế độ bảo vệ mắt cho môi trường quan sát lâu

Controller hỗ trợ eye protection mode nhằm tối ưu trải nghiệm quan sát trong những môi trường phù hợp.

Đây là tính năng đáng chú ý với phòng họp, phòng giám sát hoặc các khu vực mà người sử dụng phải nhìn màn hình trong thời gian dài.

Tần số quét 3840Hz hỗ trợ video mượt mà

DS-DT60C-01HI02NO hỗ trợ tần số quét đầu ra cao đến 3840Hz và thời gian phản hồi cấp nano giây.

Khi kết hợp với receiving card và module LED phù hợp, tần số quét cao hỗ trợ nội dung chuyển động ổn định hơn và hạn chế hiện tượng nhấp nháy.

Đây là thông số đáng quan tâm với màn hình quảng cáo phát video hoặc hệ thống có camera quay trực tiếp màn hình LED.

Quản lý DS-DT60C-01HI02NO qua mạng

Controller hỗ trợ vận hành thông qua phần mềm client hoặc trang web quản lý LED controller.

Khả năng quản trị từ mạng giúp kỹ thuật viên cấu hình và kiểm tra thiết bị mà không nhất thiết phải trực tiếp đứng tại controller.

Quản lý cascade nhiều LED controller

DS-DT60C-01HI02NO hỗ trợ cascade management và điều khiển tập trung nhiều controller thông qua mạng.

Nếu doanh nghiệp có nhiều màn hình LED hoặc cần mở rộng trong tương lai, các controller có thể được tổ chức theo kiến trúc quản lý thống nhất phù hợp.

Mở rộng hệ thống khi nhu cầu tăng

Nếu tổng tải màn hình vượt 1.3 MP, người dùng có thể cân nhắc controller lớn hơn hoặc triển khai nhiều thiết bị theo phương án kỹ thuật phù hợp.

Khả năng quản lý mạng giúp việc mở rộng hệ thống thuận tiện hơn so với vận hành từng controller hoàn toàn độc lập.

Giám sát trạng thái hỗ trợ bảo trì chủ động

DS-DT60C-01HI02NO hỗ trợ theo dõi các thông tin như trạng thái chạy của thiết bị, mức sử dụng bộ nhớ, CPU, nhiệt độ và cổng mạng.

Người vận hành cũng có thể theo dõi mối quan hệ tải giữa controller và màn hình LED.

Định vị khu vực màn hình bất thường

Thiết bị hỗ trợ xác định vị trí hiển thị bất thường trong quá trình hoạt động.

Khả năng này giúp kỹ thuật viên khoanh vùng kiểm tra nhanh hơn khi màn hình gồm nhiều module hoặc cabinet.

Phát hiện điện áp và nhiệt độ bất thường

Controller hỗ trợ phát hiện điện áp màn hình bất thường, nhiệt độ màn hình và nhiệt độ của thiết bị.

Các dữ liệu này tạo thêm cơ sở để đội ngũ kỹ thuật kiểm tra hệ thống trước khi vấn đề ảnh hưởng nghiêm trọng đến hoạt động trình chiếu.

Kết nối RS-485 với hệ thống điều khiển trung tâm

DS-DT60C-01HI02NO hỗ trợ kết nối tới thiết bị điều khiển trung tâm và thiết bị IoT thông qua RS-485.

Nhờ vậy, màn hình LED có thể được tích hợp vào kiến trúc điều khiển AV hoặc hệ thống quản lý thiết bị lớn hơn thay vì hoạt động hoàn toàn độc lập.

Mở rộng giám sát môi trường qua IoT

Thông qua cổng mạng điều khiển và multi-function card tương thích, hệ thống có thể mở rộng khả năng phát hiện nhiệt độ và độ ẩm môi trường.

Các dữ liệu cảm biến cũng có thể được phối hợp với hoạt động màn hình theo kiến trúc thiết bị phù hợp.

Điều này giúp DS-DT60C-01HI02NO đáng cân nhắc cho phòng họp thông minh, smart building và hệ thống quản lý tập trung.

Hỗ trợ chức năng khử ẩm màn hình

Thiết bị hỗ trợ cấu hình screen dehumidification, bổ sung thêm công cụ phục vụ công tác vận hành và bảo trì màn hình LED.

Đối với những hệ thống cần duy trì hoạt động ổn định trong thời gian dài, việc kết hợp giám sát nhiệt độ, điện áp và các chức năng bảo trì chủ động có thể giúp đội ngũ kỹ thuật quản lý hệ thống hiệu quả hơn.

Cơ chế backup nâng cao độ tin cậy

DS-DT60C-01HI02NO hỗ trợ hot backup và backup giữa thiết bị cũng như cổng mạng theo kiến trúc tương thích.

Đây là tính năng đáng quan tâm với phòng họp, màn hình thông tin hoặc hệ thống quảng cáo cần hạn chế thời gian gián đoạn.

Nếu dự án yêu cầu độ sẵn sàng cao, phương án backup nên được thiết kế đồng bộ với controller, receiving card, nguồn điện và sơ đồ truyền tín hiệu ngay từ đầu.

Thiết kế rack 1U half-width tối ưu không gian

DS-DT60C-01HI02NO sử dụng chassis công nghiệp cao 1U và dạng half-width.

Đây là thiết kế phù hợp với controller 2 cổng vì không chiếm quá nhiều diện tích trong tủ thiết bị.

Không gian còn lại có thể dành cho switch, media player, amplifier hoặc các thiết bị AV khác của hệ thống.

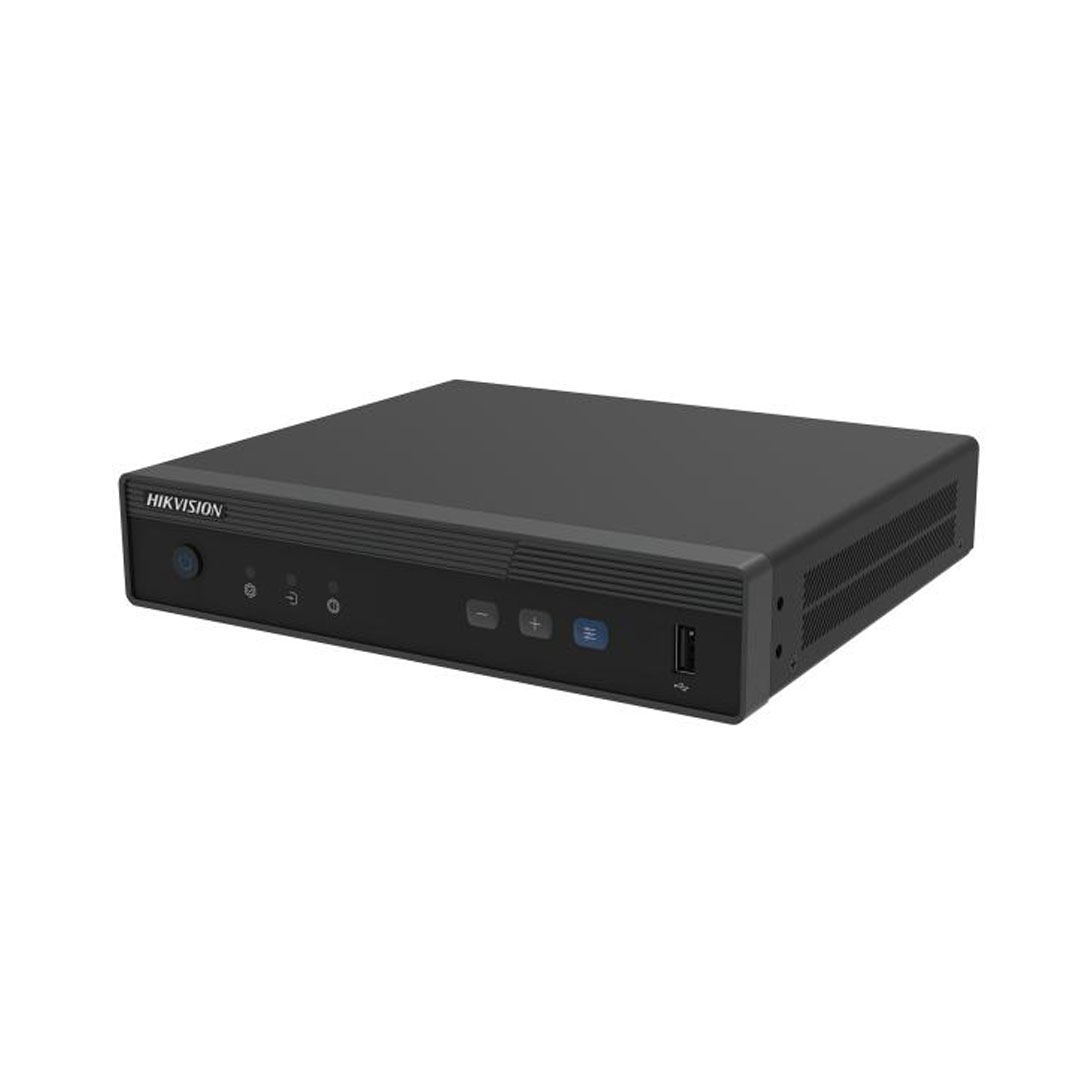

Nút điều khiển trực tiếp trên mặt trước

Mặt trước thiết bị bố trí các nút để điều chỉnh độ sáng và chuyển đổi nguồn tín hiệu.

Những thao tác cơ bản có thể được thực hiện trực tiếp trên controller mà không nhất thiết phải truy cập phần mềm quản lý.

Đèn báo giúp kiểm tra trạng thái nhanh

Các đèn chỉ thị trên mặt trước cung cấp thông tin về nguồn điện, tín hiệu đầu vào và trạng thái hoạt động.

Khi lắp đặt hoặc xử lý sự cố, kỹ thuật viên có thể nhanh chóng kiểm tra tình trạng thiết bị trước khi thực hiện các bước chẩn đoán sâu hơn.

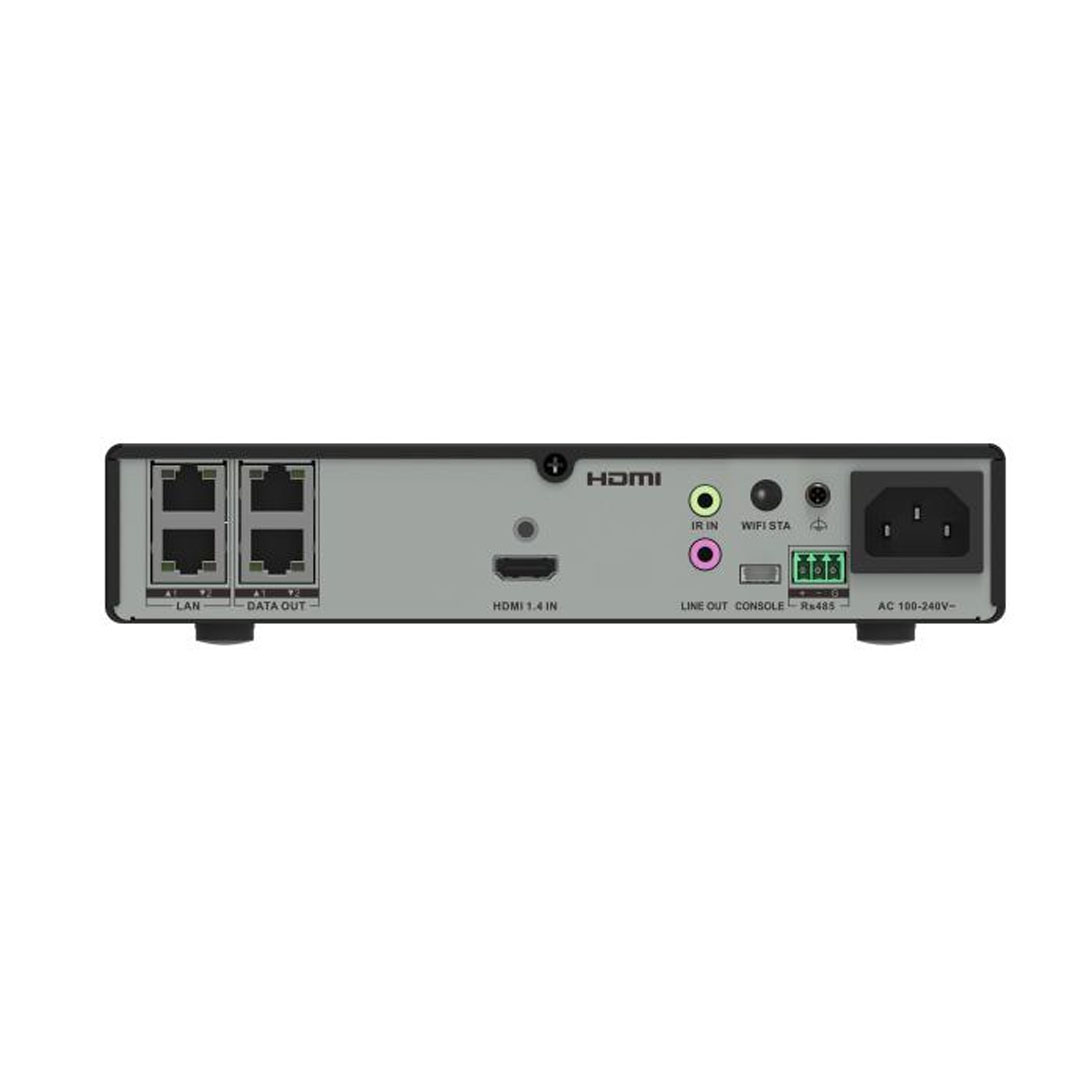

Âm thanh HDMI và đầu ra 3.5 mm

DS-DT60C-01HI02NO hỗ trợ luồng HDMI kết hợp cả hình ảnh và âm thanh.

Thiết bị đồng thời cung cấp đầu ra âm thanh 3.5 mm để đưa audio tới amplifier, loa hoặc hệ thống âm thanh tương thích.

Tính năng này đặc biệt tiện lợi trong phòng họp và showroom khi cùng một nguồn HDMI được sử dụng cho cả hình ảnh lẫn âm thanh.

Ứng dụng thực tế của DS-DT60C-01HI02NO

Với 2 cổng tải, khả năng điều khiển đến 1.3 MP và thiết kế nhỏ gọn, DS-DT60C-01HI02NO phù hợp với nhiều ứng dụng như:

• Màn hình LED phòng họp nhỏ và vừa.
• Màn hình tại phòng hội nghị.
• Màn hình LED showroom.
• Màn hình quảng cáo trong nhà.
• Màn hình tại cửa hàng bán lẻ.
• Bảng thông tin LED tại sảnh doanh nghiệp.
• Màn hình dashboard quy mô nhỏ.
• Màn hình LED khu vực tiếp khách.
• Màn hình banner có tỷ lệ đặc biệt.
• Hệ thống LED cần quản lý controller qua mạng.

Vì sao nên lựa chọn DS-DT60C-01HI02NO?

Ưu điểm của DS-DT60C-01HI02NO nằm ở việc cung cấp bộ tính năng quản lý khá đầy đủ trong một controller chỉ có 2 cổng tải.

Tổng tải 1.3 MP phù hợp với nhiều màn hình LED quy mô nhỏ, giúp doanh nghiệp tránh phải đầu tư controller nhiều cổng hơn khi nhu cầu thực tế không cần thiết.

HDMI 1.4 đến 1920 × 1200@60Hz đáp ứng các nguồn Full HD và WUXGA phổ biến, trong khi scaling và EDID tùy chỉnh giúp controller thích ứng với màn hình có tỷ lệ đặc biệt.

Các chức năng RGB 4:4:4, HDR, hiệu chỉnh pixel và tần số quét 3840Hz hỗ trợ nâng cao chất lượng trình chiếu.

Đồng thời, quản lý qua mạng, RS-485, giám sát trạng thái, IoT và backup tạo thêm giá trị cho hệ thống cần vận hành chuyên nghiệp trong thời gian dài.

Ai nên lựa chọn DS-DT60C-01HI02NO?

Sản phẩm đáng cân nhắc nếu dự án có các yêu cầu như:

• Cần controller 2 cổng Ethernet cho màn hình LED.
• Tổng tải màn hình nằm trong phạm vi đến 1.3 MP.
• Sử dụng một nguồn HDMI Full HD hoặc WUXGA.
• Cần scaling hình ảnh cho màn hình tỷ lệ đặc biệt.
• Cần thiết bị rack 1U half-width nhỏ gọn.
• Cần RGB 4:4:4 và HDR trong hệ thống tương thích.
• Cần hiệu chỉnh màn hình theo từng pixel.
• Cần quản lý controller qua mạng.
• Cần kết nối RS-485 với hệ thống điều khiển trung tâm.

Lưu ý khi lựa chọn và lắp đặt DS-DT60C-01HI02NO

Trước khi lựa chọn DS-DT60C-01HI02NO, cần xác định chính xác kích thước màn hình, pixel pitch, số module, số cabinet và tổng độ phân giải.

Sau đó, kỹ thuật viên cần phân bổ receiving card lên 2 cổng Ethernet sao cho tải của từng đường và tổng tải toàn controller nằm trong giới hạn kỹ thuật.

Không nên chỉ dựa vào diện tích màn hình vì hai hệ thống có cùng kích thước vật lý nhưng pixel pitch khác nhau có thể tạo ra tổng số điểm ảnh rất khác nhau.

Kiểm tra nguồn HDMI trước khi lắp đặt

Nguồn phát cần có HDMI tương thích với độ phân giải controller hỗ trợ.

Đối với màn hình LED tỷ lệ đặc biệt, có thể cần kết hợp EDID tùy chỉnh và scaling để đạt bố cục hình ảnh phù hợp.

Kiểm tra receiving card và hệ sinh thái LED

Một số tính năng nâng cao như HDR, hiệu chỉnh pixel, giám sát cabinet hoặc backup có thể phụ thuộc vào receiving card và kiến trúc toàn hệ thống.

Vì vậy, controller, receiving card, module LED, nguồn điện và sơ đồ kết nối nên được kiểm tra đồng bộ trước khi triển khai.

So sánh nhu cầu trước khi chọn controller 2 cổng

Nếu màn hình chỉ cần một nguồn HDMI, tổng tải không vượt 1.3 MP và cần tối đa hai đường Ethernet, DS-DT60C-01HI02NO là lựa chọn phù hợp để cân nhắc.

Nếu tổng tải cao hơn, nên chuyển sang model 4 cổng, 6 cổng hoặc controller có năng lực lớn hơn tùy độ phân giải thực tế.

Nếu dự án cần nhiều nguồn video chạy đồng thời hoặc đầu vào 4K@60Hz, nên lựa chọn controller có khả năng xử lý nguồn mạnh hơn.

Việc xác định đúng nhu cầu ngay từ giai đoạn thiết kế giúp hạn chế phải thay controller hoặc bổ sung thiết bị xử lý sau khi hệ thống LED đã hoàn thiện.

Tư vấn DS-DT60C-01HI02NO và báo giá giải pháp màn hình LED

DS-DT60C-01HI02NO là lựa chọn đáng cân nhắc cho những hệ thống cần controller LED 2 cổng nhỏ gọn nhưng vẫn sở hữu nhiều công cụ quản lý chuyên nghiệp. Tổng tải đến 1.3 MP, HDMI 1.4, RGB 4:4:4, scaling, HDR, hiệu chỉnh pixel và tần số quét 3840Hz đáp ứng tốt nhiều dự án màn hình LED nhỏ và vừa.

Khả năng quản lý qua mạng, giám sát trạng thái, RS-485, backup, giữ khung hình cuối và tùy chỉnh background tiếp tục giúp quá trình vận hành thuận tiện hơn.

Để lựa chọn chính xác, khách hàng nên cung cấp kích thước màn hình, pixel pitch, độ phân giải tổng, số lượng cabinet, receiving card, nguồn HDMI sử dụng và yêu cầu vận hành. Dựa trên các thông tin này, kỹ thuật viên có thể tính khả năng tải và xây dựng sơ đồ kết nối phù hợp.

Liên hệ ngay để được tư vấn DS-DT60C-01HI02NO, kiểm tra cấu hình màn hình LED, tính toán tải 2 cổng, hỗ trợ thiết kế lắp đặt và nhận báo giá phù hợp với từng dự án.
