Bộ điều khiển màn hình LED Hikvision 4 cổng 3 trong 1 DS-DT60P-02HI04NO-B

Không cần kết hợp quá nhiều thiết bị riêng lẻ để xử lý, phát nội dung và điều khiển màn hình LED. DS-DT60P-02HI04NO-B là bộ điều khiển LED 4 cổng 3 trong 1 của Hikvision, hướng đến các hệ thống cần một nền tảng nhỏ gọn nhưng có khả năng tiếp nhận nguồn video, xử lý hình ảnh, quản lý bố cục và truyền dữ liệu tới màn hình LED.

Thiết bị cung cấp 4 cổng tải LED với tổng khả năng tải tối đa 2,6MP, hỗ trợ 3 nguồn video, tối đa 7 cửa sổ hiển thị và lưu tới 10 scene. Android 12 tích hợp với RAM 2GB và bộ nhớ 8GB còn giúp controller phát nội dung multimedia mà không phải phụ thuộc hoàn toàn vào máy tính nguồn.

Nhờ kết hợp video wall, scaling, roaming cửa sổ, RGB 4:4:4, hiệu chỉnh cấp pixel, WonderCast, USB playback, RS-485 và nhiều chức năng giám sát hệ thống, DS-DT60P-02HI04NO-B phù hợp cho phòng họp, studio, quảng cáo, ngân hàng, nhà ga, sân vận động và nhiều hệ thống màn hình LED chuyên nghiệp có quy mô tải phù hợp.

Điểm nổi bật của DS-DT60P-02HI04NO-B

Điểm đáng chú ý của sản phẩm nằm ở thiết kế 3 trong 1. Thay vì chỉ gửi dữ liệu hình ảnh tới receiving card, controller còn hỗ trợ xử lý nguồn video và phát nội dung multimedia, giúp đơn giản hóa kiến trúc của nhiều hệ thống LED.

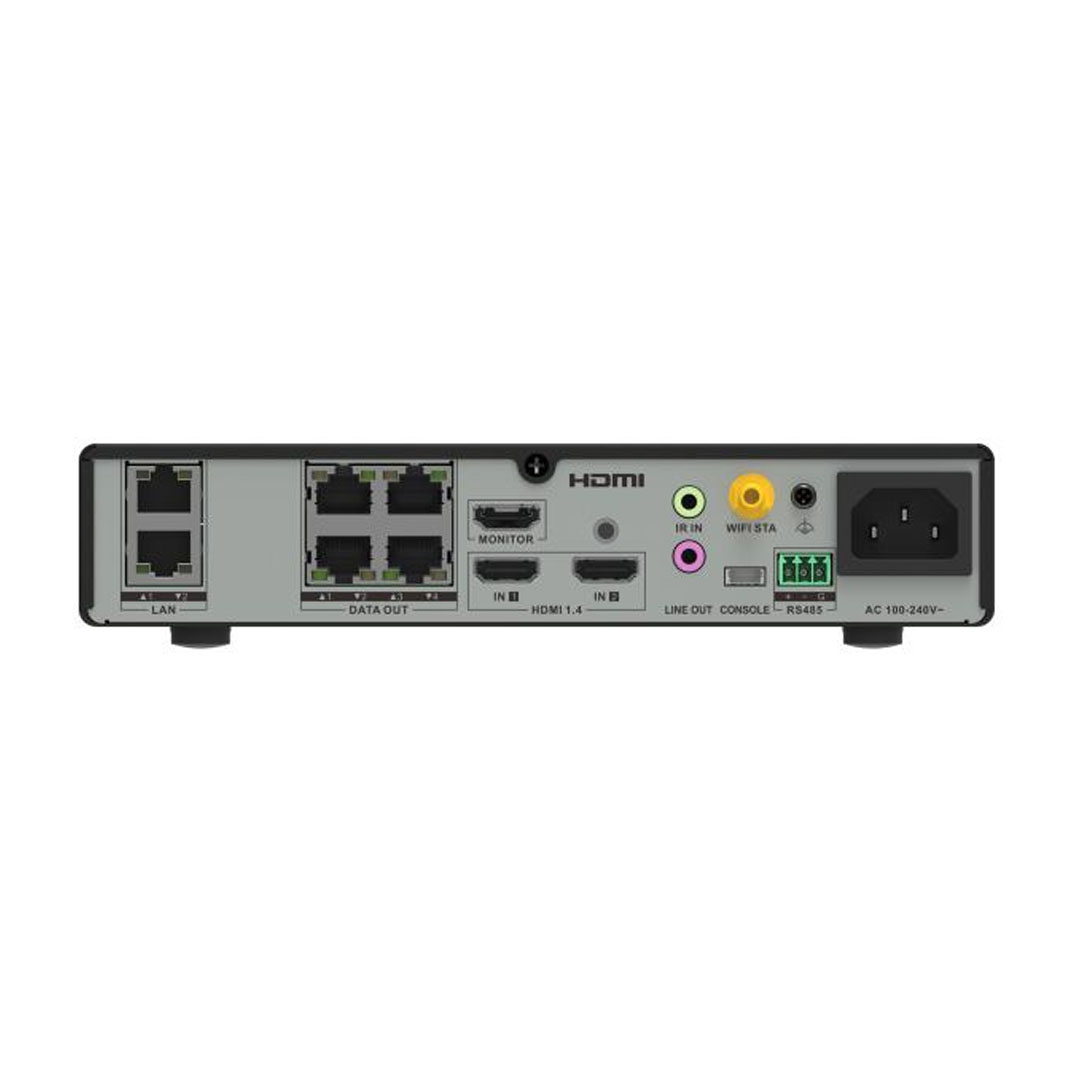

4 cổng tải LED với khả năng tải tối đa 2.6MP

DS-DT60P-02HI04NO-B cung cấp 4 kênh loading output dành cho màn hình LED. Tổng khả năng tải tối đa đạt 2,6 triệu pixel, trong khi mỗi cổng mạng có thể tải tối đa 0,65MP.

Giới hạn chiều rộng và chiều cao của một thiết bị có thể đạt tới 5120 pixel. Tuy nhiên, cấu hình thực tế vẫn phải đảm bảo tổng số điểm ảnh không vượt quá khả năng tải tối đa của controller và từng cổng Ethernet.

Đây là điểm cần đặc biệt lưu ý khi lựa chọn bộ điều khiển cho màn hình LED pixel pitch nhỏ, vì hai màn hình có cùng kích thước vật lý nhưng sử dụng bước điểm ảnh khác nhau có thể tạo ra tổng độ phân giải rất khác nhau.

3 nguồn video đáp ứng nhu cầu trình chiếu linh hoạt

Thiết bị hỗ trợ 3 nguồn video, bao gồm các giao diện HDMI 1.4 và nguồn Android tích hợp. HDMI 1.4 hỗ trợ độ phân giải lên tới 1920 × 1200@60Hz.

Khả năng nhận nhiều nguồn giúp controller phù hợp với máy tính, laptop và hệ thống phát nội dung tại phòng họp, showroom, trung tâm thương mại hoặc các khu vực trình chiếu chuyên nghiệp.

Tự thích ứng frame rate từ 25Hz đến 60Hz

DS-DT60P-02HI04NO-B hỗ trợ tự thích ứng frame rate trong khoảng 25Hz đến 60Hz khi thu nhận hình ảnh, giúp thiết bị làm việc linh hoạt hơn với nhiều nguồn video phổ biến.

RGB 4:4:4 hỗ trợ duy trì chất lượng hình ảnh

Bộ điều khiển hỗ trợ đầu ra hình ảnh RGB 4:4:4 mà không làm mất thông tin màu cần thiết trong quá trình xử lý. Đây là đặc tính hữu ích khi trình chiếu văn bản, đồ họa, nội dung thương hiệu hoặc hình ảnh có nhiều chi tiết màu.

Ngoài RGB 4:4:4, thiết bị còn hỗ trợ các định dạng lấy mẫu phù hợp khác tùy nguồn tín hiệu.

Scale và ghép tín hiệu linh hoạt

DS-DT60P-02HI04NO-B hỗ trợ phóng toàn màn hình và tùy chỉnh tỷ lệ video đầu vào. Khả năng scaling giúp nội dung thích nghi với kích thước màn hình LED thực tế, đặc biệt khi màn hình không sử dụng tỷ lệ 16:9 tiêu chuẩn.

Thiết bị cũng hỗ trợ chuyển đổi và ghép nguồn video, tạo điều kiện xây dựng nhiều bố cục hiển thị mà không phải xử lý toàn bộ layout từ máy tính nguồn.

Quản lý tối đa 7 cửa sổ hiển thị

Bộ điều khiển hỗ trợ cấu hình video wall và quản lý trực quan tối đa 7 cửa sổ gồm:

• 3 cửa sổ nguồn tín hiệu.
• 2 cửa sổ hình ảnh.
• 1 cửa sổ văn bản chạy.
• 1 cửa sổ nền.

Ngoại trừ background, các cửa sổ có thể được bố trí linh hoạt, giúp màn hình hiển thị nhiều nhóm nội dung đồng thời.

Windowing và roaming trên màn hình

Thiết bị hỗ trợ mở cửa sổ nguồn và roaming cửa sổ. Người vận hành có thể điều chỉnh vị trí các nguồn trên màn hình để xây dựng bố cục phù hợp với từng chương trình.

Khả năng này hữu ích với phòng họp, trung tâm thông tin hoặc các màn hình cần đồng thời hiển thị video, dữ liệu và nội dung quảng bá.

Lưu tối đa 10 scene

DS-DT60P-02HI04NO-B hỗ trợ lưu tới 10 scene. Một scene có thể đại diện cho một bố cục hiển thị đã được thiết lập trước để gọi lại nhanh khi cần.

Ví dụ, người vận hành có thể tạo riêng cấu hình cho trình chiếu toàn màn hình, chia nhiều cửa sổ hoặc phát quảng cáo. Khi chuyển mục đích sử dụng, chỉ cần gọi scene thay vì cấu hình lại từ đầu.

Hỗ trợ phụ đề và nội dung bổ sung

Controller hỗ trợ một kênh subtitle với khả năng tùy chỉnh màu, font chữ và tốc độ cuộn. Nội dung cũng có thể được kết hợp với hình ảnh hoặc đồng hồ tùy cấu hình.

Đây là tính năng phù hợp với bảng thông tin, màn hình quảng cáo hoặc các hệ thống cần chạy thông báo liên tục bên cạnh nội dung video chính.

Android 12 tích hợp hỗ trợ phát multimedia

Một lợi thế đáng chú ý của DS-DT60P-02HI04NO-B là hệ điều hành Android 12 tích hợp với RAM 2GB và dung lượng lưu trữ 8GB.

Nhờ Android tích hợp, controller có thể đảm nhiệm thêm chức năng phát multimedia. Điều này giúp đơn giản hóa các hệ thống digital signage không yêu cầu một máy tính phát nội dung riêng hoạt động liên tục.

Hỗ trợ nhiều loại nội dung

Nền tảng multimedia có thể phục vụ nhiều loại nội dung khác nhau như video, hình ảnh, trang web, tài liệu, văn bản, đồng hồ và nội dung âm thanh phù hợp.

Nhờ đó, cùng một controller có thể được sử dụng cho cả trình chiếu trực tiếp lẫn phát nội dung quảng cáo hoặc thông tin theo chương trình.

Phát chương trình qua USB

DS-DT60P-02HI04NO-B hỗ trợ program playback thông qua USB flash drive. Đây là phương thức thuận tiện khi cần cập nhật hoặc phát nội dung mà không muốn duy trì kết nối HDMI với máy tính.

Hỗ trợ WonderCast

WonderCast mở rộng phương thức truyền nội dung từ máy tính, thiết bị di động hoặc các thiết bị screen casting tương thích lên hệ thống hiển thị.

Đây là tính năng hữu ích trong phòng họp hoặc không gian cộng tác khi nhiều người dùng cần chia sẻ nội dung lên màn hình.

Tần số quét 3840Hz hỗ trợ video chuyển động mượt

Thiết bị hỗ trợ high refresh rate output ở mức 3840Hz với thời gian phản hồi ở cấp nano giây, hướng đến trải nghiệm hình ảnh chuyển động mượt hơn trên hệ thống màn hình LED.

Đặc tính này phù hợp với những màn hình thường xuyên trình chiếu video, quảng cáo động hoặc các chương trình có nội dung thay đổi liên tục.

Hiệu chỉnh màn hình ở cấp độ pixel

DS-DT60P-02HI04NO-B hỗ trợ pixel-level screen correction nhằm giảm khác biệt màu giữa các khu vực và nâng cao độ đồng đều của màn hình.

Với màn hình LED được cấu thành từ nhiều cabinet và module, hiệu chỉnh pixel là chức năng quan trọng để duy trì trải nghiệm hình ảnh đồng nhất trong quá trình vận hành.

Điều chỉnh hình ảnh theo môi trường sử dụng

Người vận hành có thể điều chỉnh nhiều thông số đầu ra như độ sáng, độ tương phản và hue. Điều này giúp màn hình thích nghi với ánh sáng môi trường cũng như loại nội dung đang trình chiếu.

Nhiều chế độ hiển thị

Controller hỗ trợ các chế độ như:

• General.
• Text.
• Advertisement.
• Video.
• Cinema.
• Security.

Việc lựa chọn chế độ phù hợp giúp người vận hành tối ưu các đặc tính hiển thị theo từng loại nội dung.

Điều chỉnh nhiệt độ màu

Thiết bị hỗ trợ các chế độ nhiệt độ màu Standard, Warm và Cold, đồng thời cho phép tùy chỉnh nhiệt độ màu theo yêu cầu.

Chế độ bảo vệ mắt

DS-DT60P-02HI04NO-B hỗ trợ eye protection mode nhằm giảm áp lực thị giác khi người dùng phải quan sát màn hình trong thời gian dài.

Giám sát hệ thống LED thuận tiện hơn

Bộ điều khiển cung cấp nhiều công cụ phục vụ giám sát và bảo trì hệ thống thay vì chỉ truyền hình ảnh tới màn hình.

Theo dõi quan hệ tải controller và màn hình

Người vận hành có thể kiểm tra mối quan hệ tải giữa thiết bị và màn hình LED, hỗ trợ xác định cấu hình cũng như vị trí bất thường trong quá trình hoạt động.

Kiểm tra tình trạng thiết bị

Hệ thống hỗ trợ theo dõi các thông tin như:

• Trạng thái vận hành thiết bị.
• Mức sử dụng bộ nhớ.
• Mức sử dụng CPU.
• Nhiệt độ thiết bị.
• Mức sử dụng cổng mạng.
• Điện áp màn hình bất thường.
• Nhiệt độ màn hình.

Những thông tin này giúp đội kỹ thuật có thêm dữ liệu để kiểm tra và xử lý sự cố trong quá trình vận hành.

Chức năng khử ẩm màn hình

DS-DT60P-02HI04NO-B hỗ trợ cấu hình screen dehumidification. Chức năng này bổ sung thêm công cụ quản lý cho màn hình LED trong những điều kiện vận hành phù hợp.

Hỗ trợ hệ thống dự phòng

Controller hỗ trợ dual backup cho nguồn và cổng mạng LED. Khả năng dự phòng giúp đơn vị triển khai thiết kế kiến trúc hệ thống có độ tin cậy cao hơn khi ứng dụng yêu cầu vận hành liên tục.

Để khai thác đúng chức năng backup, receiving card, nguồn, cấu trúc đi dây và các thành phần liên quan cũng cần được lựa chọn và cấu hình tương thích.

Đi dây linh hoạt không bị giới hạn bởi màn hình chữ nhật

DS-DT60P-02HI04NO-B hỗ trợ custom cable alignment mà không bị giới hạn bởi khung chữ nhật truyền thống.

Tính năng này hữu ích khi triển khai màn hình LED có tỷ lệ đặc biệt hoặc bố cục module không theo dạng màn hình tiêu chuẩn.

Kết nối hệ thống điều khiển trung tâm và IoT

Thiết bị hỗ trợ RS-485 để kết nối với hệ thống điều khiển trung tâm và thiết bị IoT phù hợp.

Thông qua cổng mạng điều khiển và multifunction card, hệ thống có thể mở rộng sang các chức năng như phát hiện nhiệt độ môi trường, độ ẩm và phối hợp các cảm biến tương thích với điều khiển màn hình.

Đây là đặc tính đáng chú ý với các dự án AV thông minh hoặc hệ thống màn hình cần được quản lý tập trung.

Quản lý qua client và giao diện web

DS-DT60P-02HI04NO-B hỗ trợ vận hành thông qua client hoặc trang web của LED controller, giúp kỹ thuật viên có thể thực hiện cấu hình và quản lý mà không phải thao tác trực tiếp trên mặt trước thiết bị.

Thiết bị cũng hỗ trợ remote control và menu UI từ xa trong các cấu hình phù hợp.

Màn hình OLED hỗ trợ kiểm tra trạng thái nhanh

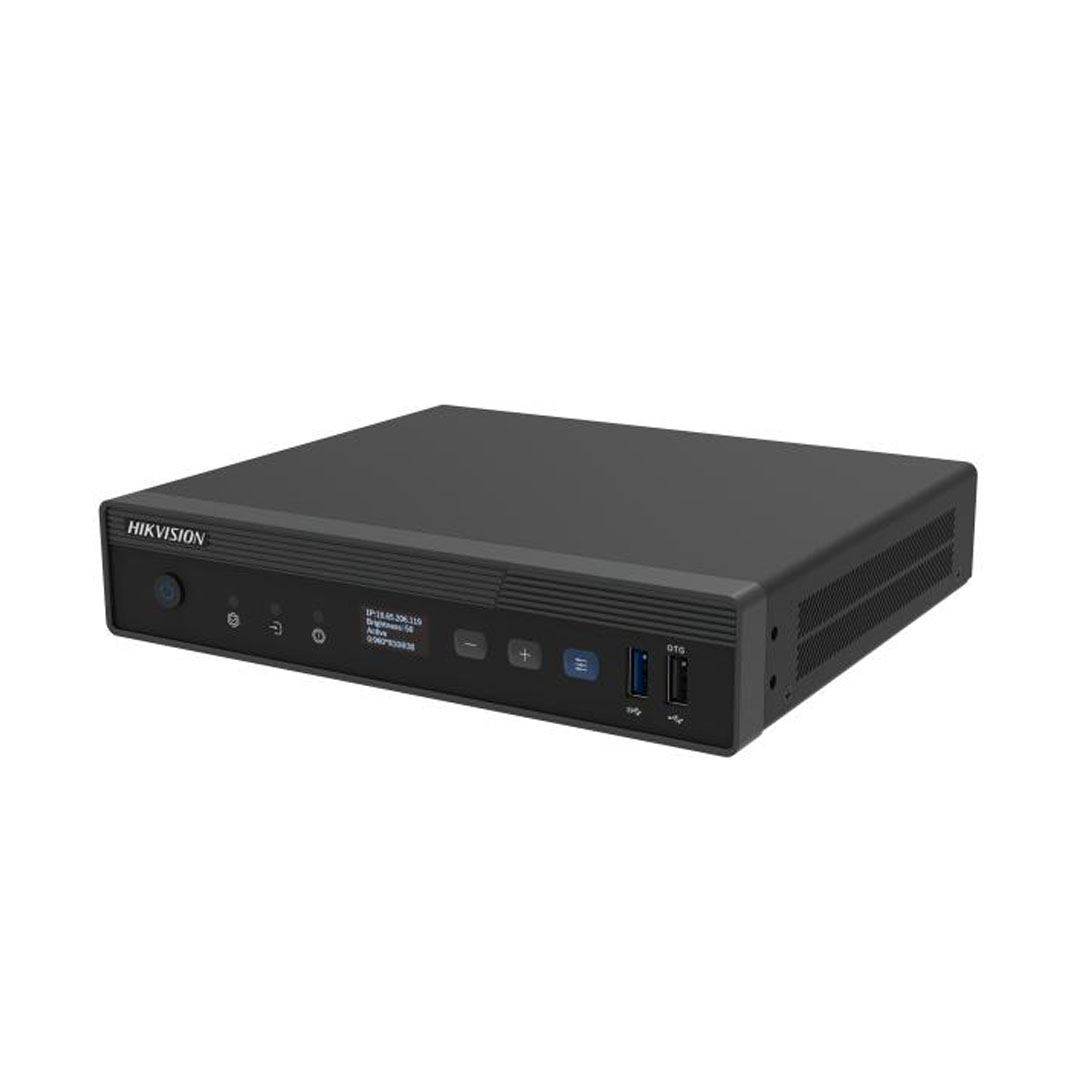

Mặt trước controller được trang bị màn hình OLED màu không cảm ứng với độ phân giải 128 × 64. Người vận hành có thể kiểm tra trạng thái thiết bị trực tiếp để hỗ trợ cấu hình và bảo trì.

Nút điều khiển vật lý tiện dụng

Các phím trên mặt trước cho phép thực hiện nhanh những thao tác như điều chỉnh độ sáng và thay đổi một số thông số mà không phải truy cập giao diện quản trị.

Đèn chỉ báo trạng thái

Các indicator trên mặt trước cung cấp thông tin về nguồn, tình trạng kết nối tín hiệu và trạng thái hoạt động của thiết bị, giúp kỹ thuật viên nhận biết nhanh các tình trạng cơ bản.

Thiết kế rack 1U nhỏ gọn

DS-DT60P-02HI04NO-B sử dụng chassis công nghiệp rackmount 1U, phù hợp để bố trí trong hệ thống thiết bị AV chuyên nghiệp.

Thiết kế nhỏ gọn giúp controller dễ kết hợp với switch, bộ xử lý âm thanh, thiết bị mạng và các thành phần kỹ thuật khác trong cùng hệ thống.

DS-DT60P-02HI04NO-B phù hợp với ứng dụng nào?

Với 4 cổng tải LED, khả năng xử lý nhiều nguồn và nền tảng multimedia tích hợp, thiết bị phù hợp với nhiều hệ thống LED có tổng độ phân giải nằm trong giới hạn tải.

Phòng họp và hội nghị: Khả năng chuyển nguồn HDMI, scaling, nhiều cửa sổ và lưu scene giúp DS-DT60P-02HI04NO-B phù hợp với màn hình LED tại phòng họp hoặc hội nghị. Người vận hành có thể chuẩn bị trước nhiều bố cục để chuyển đổi nhanh giữa trình chiếu toàn màn hình và hiển thị nhiều nội dung.

Studio: RGB 4:4:4, khả năng điều chỉnh hình ảnh và refresh rate đầu ra cao là những đặc tính đáng quan tâm đối với hệ thống LED phục vụ studio trong phạm vi cấu hình tương thích.

Ngân hàng và khu vực thông tin: Khả năng hiển thị video, hình ảnh, chữ chạy và đồng hồ giúp controller phù hợp với các màn hình thông tin hoặc dashboard tại những khu vực dịch vụ.

Trung tâm thương mại và quảng cáo: Android 12, USB playback, scrolling text và WonderCast giúp thiết bị đáp ứng nhiều tình huống digital signage cần thường xuyên cập nhật nội dung.

Nhà ga và sân vận động: Khả năng quản lý nhiều cửa sổ và nội dung thông tin giúp sản phẩm có thể được triển khai tại các khu vực công cộng nếu tổng tải màn hình nằm trong giới hạn của controller.

Không gian giải trí: Thiết bị cũng phù hợp với các hệ thống LED trong không gian giải trí hoặc home cinema có cấu hình độ phân giải tương thích.

So sánh khi lựa chọn controller 4 cổng và 6 cổng

Với DS-DT60P-02HI04NO-B, yếu tố quan trọng nhất cần xem xét là tổng tải màn hình. Phiên bản 4 cổng phù hợp khi tổng độ phân giải nằm trong phạm vi 2,6MP và việc phân bổ dữ liệu có thể thực hiện qua 4 cổng mạng.

Nếu hệ thống có độ phân giải cao hơn hoặc cần nhiều đường mạng để tối ưu cách đi dây, khách hàng nên tính toán controller có số cổng và tổng tải lớn hơn ngay từ giai đoạn thiết kế.

Không nên lựa chọn controller chỉ dựa trên kích thước vật lý của màn hình. Pixel pitch và độ phân giải thực tế mới là những yếu tố quyết định trực tiếp số lượng điểm ảnh mà controller phải xử lý.

Những yếu tố cần kiểm tra trước khi chọn DS-DT60P-02HI04NO-B

Để đảm bảo hệ thống hoạt động đúng tải, đơn vị triển khai nên xác định đầy đủ các thông tin sau trước khi đặt hàng:

• Kích thước màn hình LED.
• Pixel pitch của module.
• Độ phân giải tổng thể của màn hình.
• Số lượng cabinet và module.
• Loại receiving card.
• Tải pixel cần phân bổ trên từng cổng mạng.
• Số lượng nguồn HDMI cần sử dụng.
• Số cửa sổ cần hiển thị đồng thời.
• Nhu cầu phát nội dung bằng Android hoặc USB.
• Yêu cầu kết nối hệ thống điều khiển trung tâm.
• Yêu cầu dự phòng nguồn và đường truyền.

Việc tính tải chính xác trước khi thi công giúp tránh tình trạng vượt giới hạn controller hoặc phải thay đổi lại cấu hình sau khi màn hình đã được lắp đặt.

Lợi ích nổi bật khi lựa chọn DS-DT60P-02HI04NO-B

• 4 cổng tải LED: phù hợp các hệ thống có tổng tải tối đa 2,6MP.
• 3 nguồn video: đáp ứng nhiều nhu cầu trình chiếu.
• HDMI 1.4: hỗ trợ tới 1920 × 1200@60Hz.
• RGB 4:4:4: hỗ trợ duy trì chất lượng thông tin màu.
• 7 cửa sổ: linh hoạt xây dựng bố cục hiển thị.
• 10 scene: lưu và gọi nhanh cấu hình thường dùng.
• Android 12: hỗ trợ phát nội dung multimedia.
• WonderCast: mở rộng khả năng chia sẻ nội dung.
• USB playback: phát chương trình từ USB flash drive.
• Refresh rate 3840Hz: hỗ trợ hình ảnh chuyển động mượt.
• Pixel-level correction: hỗ trợ nâng cao độ đồng đều màn hình.
• RS-485: thuận tiện tích hợp hệ thống điều khiển.
• OLED 128 × 64: hỗ trợ theo dõi trạng thái trực tiếp.
• Rack 1U: nhỏ gọn cho hệ thống AV chuyên nghiệp.

Tư vấn và báo giá DS-DT60P-02HI04NO-B

Hikvision DS-DT60P-02HI04NO-B là lựa chọn phù hợp cho những hệ thống màn hình LED cần một bộ điều khiển nhỏ gọn nhưng tích hợp nhiều chức năng. Với 4 cổng tải, tổng khả năng tải 2,6MP, nhiều nguồn video, 7 cửa sổ và Android 12, thiết bị có thể đáp ứng từ trình chiếu đồng bộ đến phát nội dung multimedia.

Các tính năng như video wall, scaling, roaming, 10 scene, WonderCast, USB playback, hiệu chỉnh cấp pixel và quản lý qua mạng giúp controller phù hợp với nhu cầu vận hành lâu dài tại nhiều công trình chuyên nghiệp.

Trước khi lựa chọn, khách hàng nên xác định chính xác tổng độ phân giải của màn hình, pixel pitch, receiving card, số lượng cabinet và cách phân bổ tải trên 4 cổng Ethernet. Việc tính toán đúng từ đầu giúp tránh vượt tải và tối ưu chi phí đầu tư.

Liên hệ ngay để được tư vấn DS-DT60P-02HI04NO-B, tính toán tải màn hình LED, thiết kế sơ đồ kết nối và nhận báo giá theo yêu cầu dự án. Đội ngũ kỹ thuật có thể hỗ trợ lựa chọn cấu hình phù hợp cho phòng họp, studio, showroom, quảng cáo, trung tâm thương mại, nhà ga và nhiều hệ thống hiển thị LED khác.
