Bộ điều khiển LED Hikvision 6 cổng 3 trong 1 DS-DT60P-02HI06NO-B

Với 6 cổng tải LED, tổng tải tối đa 3.9MP ở Mini loading mode, 3 nguồn video, tối đa 7 cửa sổ và 10 scene, sản phẩm phù hợp với nhiều hệ thống LED tại phòng họp, studio, sân vận động, nhà ga, ngân hàng, quảng cáo và rạp chiếu phim gia đình. Android 12 tích hợp còn giúp thiết bị đảm nhiệm chức năng multimedia mà không phải phụ thuộc hoàn toàn vào nguồn phát bên ngoài.

Đáng chú ý, DS-DT60P-02HI06NO-B hỗ trợ RGB 4:4:4, hiệu chỉnh màn hình ở cấp pixel, refresh rate đầu ra 3840Hz, quản lý video wall, WonderCast, RS-485 và giám sát trạng thái hệ thống. Đây là lựa chọn đáng cân nhắc khi dự án cần một controller LED gọn nhưng có khả năng quản lý nội dung và vận hành tương đối toàn diện.

Điểm nổi bật của DS-DT60P-02HI06NO-B

Thay vì chỉ đảm nhiệm việc gửi dữ liệu đến receiving card, DS-DT60P-02HI06NO-B kết hợp chức năng xử lý video, điều khiển màn hình và phát multimedia. Cách thiết kế này đặc biệt hữu ích với những hệ thống cần tối ưu số lượng thiết bị trong tủ kỹ thuật.

6 cổng tải LED với khả năng tải tối đa 3.9MP

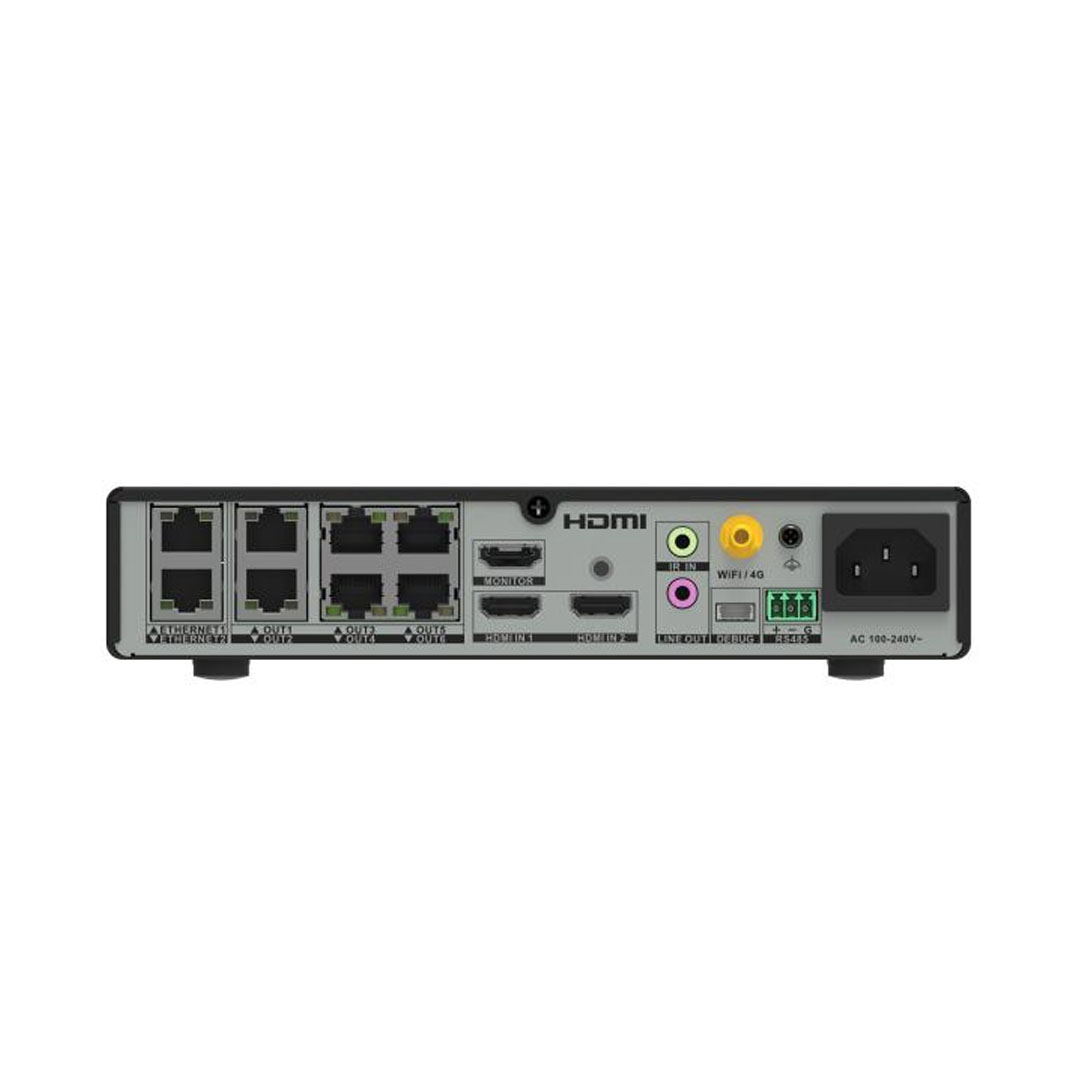

DS-DT60P-02HI06NO-B trang bị 6 cổng RJ-45 dành cho tải màn hình LED. Trong Mini loading mode, tổng tải tối đa đạt 3.900.000 pixel, với khả năng tải tối đa 650.000 pixel trên mỗi cổng.

Giới hạn kích thước tải của thiết bị có chiều rộng tối đa 5120 pixel và chiều cao tối đa 5120 pixel. Tuy nhiên, khi thiết kế hệ thống cần đồng thời tuân thủ giới hạn tổng số pixel và tải trên từng cổng thay vì chỉ căn cứ vào kích thước chiều rộng hoặc chiều cao.

Ở Standard loading mode, tài liệu kỹ thuật công bố tổng tải tối đa 2.925.000 pixel và tải tối đa 2.925.000 pixel/cổng, với chỉ cổng 1 và 2 khả dụng trong chế độ này. Vì vậy, đơn vị tích hợp nên xác định rõ chế độ tải ngay trong giai đoạn thiết kế.

3 nguồn video đáp ứng nhu cầu trình chiếu phổ biến

Thiết bị hỗ trợ tổng cộng 3 nguồn video gồm 2 cổng HDMI 1.4 và 1 nguồn Android tích hợp. HDMI 1.4 hỗ trợ độ phân giải tối đa 1920 × 1200@60Hz và tối thiểu 320 × 180@60Hz.

Khả năng tùy chỉnh độ phân giải giúp controller thích nghi tốt hơn với màn hình LED có tỷ lệ không tiêu chuẩn. Tổng độ phân giải tùy chỉnh của nguồn HDMI 1.4 không vượt quá 2.6MP@60Hz.

Tự thích ứng frame rate từ 25Hz đến 60Hz

DS-DT60P-02HI06NO-B hỗ trợ tự thích ứng tốc độ khung hình từ 25Hz đến 60Hz trong quá trình thu nhận hình ảnh. Nhờ đó, thiết bị có thể làm việc với nhiều loại nội dung và nguồn tín hiệu phổ biến mà không yêu cầu người vận hành liên tục thay đổi cấu hình.

RGB 4:4:4 duy trì thông tin màu của hình ảnh

Bộ điều khiển hỗ trợ xử lý video 8 bit cùng các định dạng lấy mẫu RGB 4:4:4, YUV 4:4:4 và YUV 4:2:2. Đặc biệt, khả năng tải hình ảnh RGB 4:4:4 giúp duy trì đầy đủ thông tin màu trong quá trình xử lý.

Đây là yếu tố đáng quan tâm đối với màn hình LED dùng cho quảng cáo, trình chiếu thương hiệu, hội nghị hoặc các ứng dụng cần hiển thị văn bản và đồ họa rõ nét.

Scale toàn màn hình và tùy chỉnh linh hoạt

DS-DT60P-02HI06NO-B hỗ trợ phóng hình toàn màn hình và tùy chỉnh tỷ lệ nguồn video. Thiết bị đồng thời hỗ trợ chuyển đổi và ghép tín hiệu theo cấu hình.

Khả năng scaling đặc biệt hữu ích khi tỷ lệ màn hình LED không trùng với tỷ lệ chuẩn của nguồn phát. Người vận hành có thể điều chỉnh nội dung phù hợp với vùng hiển thị thực tế thay vì phải chỉnh sửa lại toàn bộ nguồn video.

Quản lý video wall và nhiều cửa sổ hiển thị

Một trong những điểm mạnh của DS-DT60P-02HI06NO-B là khả năng quản lý video wall và bố cục cửa sổ trực quan. Thiết bị hỗ trợ tối đa 7 lớp hiển thị gồm:

• 3 cửa sổ nguồn tín hiệu.
• 2 cửa sổ hình ảnh.
• 1 cửa sổ văn bản chạy.
• 1 cửa sổ hình nền.

Ngoại trừ lớp nền, các cửa sổ có thể được bố trí theo nhu cầu sử dụng. Khả năng này giúp controller phù hợp với những hệ thống cần đồng thời hiển thị video, hình ảnh, thông báo hoặc các nguồn dữ liệu khác nhau.

Windowing và roaming linh hoạt

Thiết bị hỗ trợ mở cửa sổ nguồn trực tiếp trên màn hình và roaming cửa sổ. Người vận hành có thể thay đổi vị trí hiển thị để xây dựng bố cục phù hợp với từng kịch bản trình chiếu.

Đây là lợi thế khi sử dụng màn hình LED cho hội nghị, quảng cáo hoặc các khu vực cần chuyển đổi linh hoạt giữa nhiều loại nội dung.

Lưu tối đa 10 scene để chuyển đổi nhanh

DS-DT60P-02HI06NO-B hỗ trợ lưu tối đa 10 scene. Sau khi bố cục đã được cấu hình, người dùng có thể lưu lại để gọi nhanh trong những lần sử dụng tiếp theo.

Ví dụ, phòng hội nghị có thể thiết lập riêng scene trình chiếu toàn màn hình, scene chia nhiều nguồn và scene dành cho nội dung quảng bá. Việc gọi lại cấu hình giúp giảm thời gian thiết lập trước mỗi chương trình.

Phụ đề, hình ảnh và đồng hồ trên màn hình

Bộ điều khiển hỗ trợ một kênh subtitle. Người dùng có thể thiết lập màu sắc, font chữ và tốc độ cuộn, đồng thời bổ sung hình ảnh và đồng hồ.

Thiết bị cũng hỗ trợ một ảnh nền định dạng JPG/JPEG với độ phân giải từ 640 × 480 đến tối đa 1920 × 1200.

Android 12 tích hợp giúp phát nội dung độc lập

Khác với controller LED chỉ phụ thuộc vào nguồn video bên ngoài, DS-DT60P-02HI06NO-B tích hợp Android 12, RAM 2GB, bộ nhớ 8GB và CPU ARM Cortex-A55 4 nhân 64-bit 2.0GHz.

Nền tảng Android tích hợp cho phép thiết bị hỗ trợ nhiều chức năng multimedia và giúp đơn giản hóa hệ thống trong các ứng dụng không cần máy tính phát nội dung hoạt động liên tục.

Hỗ trợ nhiều loại nội dung multimedia

Theo tài liệu kỹ thuật của Hikvision, hệ thống broadcast hỗ trợ các dạng nội dung gồm video, hình ảnh, trang web, tài liệu, đồng hồ, văn bản và nhạc nền.

Nhờ đó, sản phẩm không chỉ thích hợp với màn hình trình chiếu trực tiếp mà còn có thể đáp ứng những hệ thống digital signage cần phát nhiều loại nội dung.

Hỗ trợ phát chương trình qua USB

DS-DT60P-02HI06NO-B cho phép phát chương trình từ USB flash drive. Thiết bị được trang bị 1 cổng USB 2.0 và 1 cổng USB 3.0, thuận tiện khi cần đưa nội dung vào hệ thống mà không sử dụng nguồn HDMI.

Hỗ trợ WonderCast

DS-DT60P-02HI06NO-B hỗ trợ WonderCast Client, cho phép mở rộng phương thức đưa nội dung lên màn hình thông qua máy tính, thiết bị di động và thiết bị screen casting tương thích.

Chất lượng hiển thị và khả năng hiệu chỉnh màn hình

Refresh rate đầu ra lên tới 3840Hz

Thiết bị hỗ trợ refresh rate đầu ra 3840Hz và thời gian phản hồi ở cấp nano giây, hướng đến khả năng tái tạo video chuyển động mượt trên màn hình LED.

Khả năng này đặc biệt hữu ích với các hệ thống trình chiếu video, quảng cáo động hoặc màn hình thường xuyên hiển thị nội dung có chuyển động.

Hiệu chỉnh màn hình ở cấp độ pixel

DS-DT60P-02HI06NO-B hỗ trợ pixel-level screen correction nhằm giảm sự khác biệt màu sắc và cải thiện độ đồng đều của màn hình.

Đối với màn hình LED ghép từ nhiều module hoặc cabinet, khả năng calibration là công cụ hữu ích để duy trì chất lượng hiển thị đồng nhất trong quá trình vận hành.

Điều chỉnh độ sáng, tương phản và sắc độ

Người vận hành có thể điều chỉnh các tham số đầu ra như độ sáng, độ tương phản và hue. Riêng brightness hỗ trợ điều chỉnh từ mức 1 đến 100 theo từng cấp cân bằng trắng.

Khả năng tùy chỉnh giúp màn hình thích nghi với từng không gian và loại nội dung thay vì sử dụng một cấu hình cố định.

Nhiều chế độ hiển thị theo nội dung

Controller hỗ trợ các chế độ hiển thị gồm General, Text, Advertisement, Video, Cinema và Security. Người vận hành có thể lựa chọn chế độ phù hợp với loại nội dung đang trình chiếu.

Ngoài ra, thiết bị hỗ trợ chế độ nhiệt độ màu Standard, Warm và Cold cũng như tùy chỉnh nhiệt độ màu theo nhu cầu.

Chế độ bảo vệ mắt

DS-DT60P-02HI06NO-B hỗ trợ eye protection mode. Đây là chức năng hữu ích tại những môi trường mà người dùng phải quan sát màn hình trong thời gian dài như phòng họp, trung tâm vận hành hoặc không gian làm việc.

Khả năng quản lý và giám sát hệ thống LED

Đối với hệ thống LED vận hành lâu dài, khả năng theo dõi tình trạng thiết bị có ý nghĩa không kém chất lượng hình ảnh. DS-DT60P-02HI06NO-B cung cấp nhiều chức năng hỗ trợ quản trị và bảo trì chủ động.

Theo dõi quan hệ tải giữa controller và màn hình

Người quản trị có thể xem quan hệ tải giữa bộ điều khiển và màn hình LED. Hệ thống cũng hỗ trợ xem vị trí màn hình bất thường trong quá trình hoạt động, giúp kỹ thuật viên khoanh vùng sự cố thuận tiện hơn.

Giám sát trạng thái vận hành

Thiết bị hỗ trợ kiểm tra nhiều thông số quan trọng gồm:

• Trạng thái hoạt động.
• Bộ nhớ thiết bị.
• Mức sử dụng CPU.
• Nhiệt độ vận hành.
• Mức sử dụng cổng mạng.
• Điện áp màn hình bất thường.
• Nhiệt độ màn hình.
• Nhiệt độ thiết bị.

Những dữ liệu này giúp đội ngũ vận hành chủ động hơn trong việc phát hiện và xử lý các dấu hiệu bất thường của hệ thống.

Hỗ trợ chức năng khử ẩm màn hình

DS-DT60P-02HI06NO-B hỗ trợ cấu hình screen dehumidification. Đây là chức năng quản lý hữu ích cho màn hình LED, đặc biệt sau những khoảng thời gian thiết bị không hoạt động hoặc trong điều kiện môi trường cần kiểm soát độ ẩm.

Dự phòng nguồn và cổng mạng LED

Thiết bị hỗ trợ dual backup nguồn điện và dual backup cổng mạng của bộ điều khiển LED. Đây là tính năng đáng chú ý với những hệ thống cần ưu tiên tính liên tục và khả năng dự phòng.

Phương án backup thực tế cần được thiết kế đồng bộ với receiving card, nguồn, cách đi dây và kiến trúc tổng thể của màn hình.

Kết nối hệ thống điều khiển trung tâm và IoT

DS-DT60P-02HI06NO-B cung cấp RS-485 để kết nối thiết bị điều khiển trung tâm. Thiết bị có 2 cổng mạng điều khiển RJ-45 10/100/1000Mbps tự động nhận tốc độ để kết nối với mạng ngoài.

Thông qua cổng mạng điều khiển và multifunction card tương thích, hệ thống có thể hỗ trợ phát hiện nhiệt độ, độ ẩm môi trường và phối hợp giữa giám sát nhiệt độ cơ thể với điều khiển màn hình.

Khả năng này giúp controller thích hợp hơn với các dự án AV thông minh cần đưa màn hình LED vào hệ thống quản lý tập trung.

Kết nối Wi-Fi và Bluetooth

Thiết bị hỗ trợ Wi-Fi 2.4GHz và Bluetooth 4.0, đồng thời đi kèm một anten dạng thanh theo danh sách đóng gói.

Ngoài phương thức điều khiển qua mạng, thiết bị còn hỗ trợ remote và menu UI từ xa, mang lại nhiều lựa chọn vận hành tùy cấu hình hệ thống.

Thiết kế nhỏ gọn và thuận tiện cho tủ kỹ thuật

Chassis rack 1U chuẩn công nghiệp

DS-DT60P-02HI06NO-B sử dụng chassis công nghiệp cao 1U, dạng half-width. Kích thước thiết bị chỉ 210 × 42 × 180mm và trọng lượng tịnh khoảng 1.05kg.

Kích thước nhỏ gọn giúp sản phẩm thuận tiện tích hợp vào tủ thiết bị cùng switch mạng, hệ thống âm thanh và các thành phần AV khác.

Màn hình OLED hỗ trợ kiểm tra nhanh trạng thái

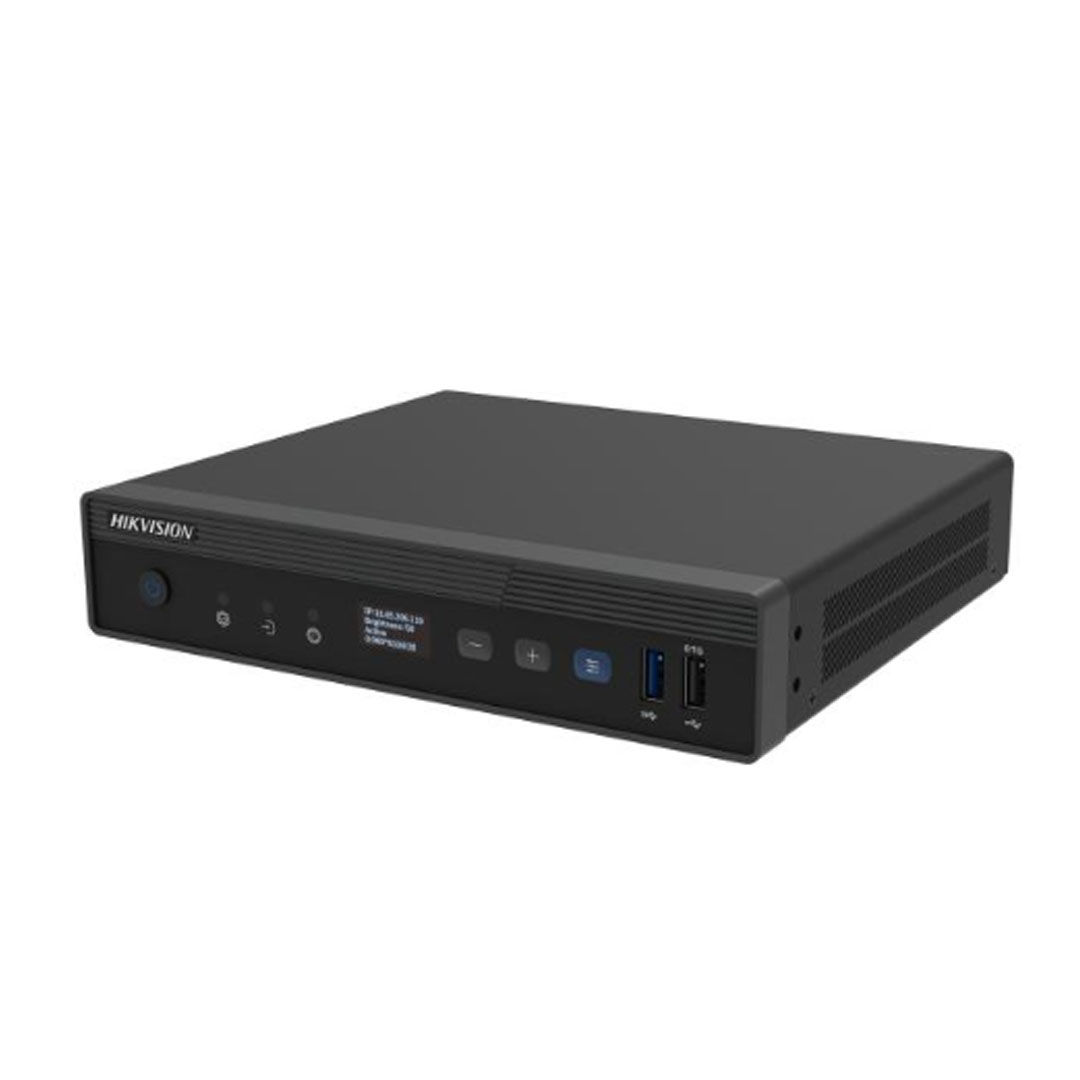

Mặt trước được trang bị màn hình OLED màu không cảm ứng với độ phân giải 128 × 64. Màn hình giúp kỹ thuật viên kiểm tra trạng thái controller ngay tại thiết bị, hỗ trợ quá trình cấu hình và bảo trì.

Đèn báo trạng thái trực quan

Mặt trước có các chỉ báo Active, Source và Error. Qua đó, người vận hành có thể nhanh chóng nhận biết thiết bị đang hoạt động, nguồn tín hiệu đã được kết nối hay hệ thống đang xuất hiện trạng thái bất thường.

Nút điều khiển trực tiếp

Các nút vật lý cho phép tăng hoặc giảm độ sáng và chuyển nguồn tín hiệu. Đây là phương án thao tác nhanh khi kỹ thuật viên đang làm việc trực tiếp tại tủ thiết bị.

DS-DT60P-02HI06NO-B phù hợp với ứng dụng nào?

Theo tài liệu chính thức của Hikvision, controller được thiết kế để sử dụng cùng màn hình LED full-color và phục vụ nhiều loại không gian khác nhau.

Phòng họp và hội nghị

Khả năng nhận HDMI, chia nhiều cửa sổ, lưu scene và scaling giúp DS-DT60P-02HI06NO-B phù hợp với màn hình LED phòng họp, nơi thường xuyên phải chuyển đổi giữa trình chiếu, video và nhiều bố cục nội dung.

Studio và không gian trình chiếu

Khả năng xử lý RGB 4:4:4, điều chỉnh hình ảnh và refresh rate đầu ra 3840Hz hỗ trợ các hệ thống cần chất lượng hình ảnh ổn định và nội dung chuyển động mượt.

Sân vận động và nhà ga

Khả năng hiển thị nhiều lớp nội dung, phụ đề chạy và quản lý tập trung có thể đáp ứng các màn hình thông tin tại sân vận động, sân bay hoặc nhà ga trong phạm vi tải phù hợp.

Ngân hàng và hệ thống quảng cáo

Android 12, USB playback, WonderCast, ảnh nền và scrolling text giúp thiết bị phù hợp với các màn hình quảng cáo hoặc thông tin cần thay đổi nội dung thường xuyên.

Rạp chiếu phim gia đình và không gian giải trí

Hikvision cũng liệt kê home cinema trong nhóm ứng dụng của sản phẩm. Với hệ thống LED có tổng tải nằm trong giới hạn của controller, thiết bị có thể đảm nhiệm xử lý và phân phối nội dung cho không gian giải trí.

Những yếu tố cần tính toán trước khi chọn DS-DT60P-02HI06NO-B

Mặc dù tổng tải 3.9MP đáp ứng nhiều hệ thống LED, việc lựa chọn controller không nên chỉ dựa trên một thông số. Trước khi đặt hàng, đơn vị kỹ thuật nên kiểm tra:

• Tổng độ phân giải thực tế của màn hình LED.
• Tải pixel cần phân bổ trên từng cổng RJ-45.
• Chế độ Mini loading hay Standard loading cần sử dụng.
• Số lượng và loại receiving card.
• Số nguồn HDMI cần kết nối.
• Số cửa sổ cần hiển thị đồng thời.
• Yêu cầu sử dụng Android hoặc USB để phát nội dung.
• Nhu cầu tích hợp RS-485 và hệ thống điều khiển trung tâm.
• Yêu cầu về dự phòng nguồn và đường truyền.
• Phương án quản lý qua mạng, client hoặc web.

Việc tính toán chính xác từ đầu giúp tránh tình trạng vượt tải, thiếu cổng hoặc phải thay đổi kiến trúc hệ thống sau khi màn hình đã được thi công.

Vì sao nên chọn DS-DT60P-02HI06NO-B?

• 6 cổng tải LED: tổng tải tối đa 3.9MP ở Mini loading mode.
• 3 nguồn video: gồm 2 HDMI 1.4 và Android tích hợp.
• Tối đa 7 cửa sổ: hỗ trợ xây dựng bố cục hiển thị đa nội dung.
• 10 scene: lưu và gọi nhanh các cấu hình thường dùng.
• Android 12: RAM 2GB và bộ nhớ 8GB hỗ trợ multimedia.
• RGB 4:4:4: duy trì thông tin màu trong quá trình xử lý.
• Refresh rate 3840Hz: hướng đến hình ảnh chuyển động mượt.
• Pixel-level correction: hỗ trợ cải thiện độ đồng đều màn hình.
• WonderCast và USB: mở rộng phương thức phát nội dung.
• RS-485: hỗ trợ kết nối hệ thống điều khiển trung tâm.
• Giám sát trạng thái: theo dõi CPU, bộ nhớ, nhiệt độ và cổng mạng.
• Thiết kế 1U: nhỏ gọn và thuận tiện tích hợp vào hệ thống AV.

Tư vấn và báo giá DS-DT60P-02HI06NO-B

Hikvision DS-DT60P-02HI06NO-B là bộ điều khiển LED 3 trong 1 phù hợp với các dự án cần một nền tảng nhỏ gọn nhưng tích hợp nhiều chức năng. Sáu cổng tải LED, tổng tải tối đa 3.9MP ở Mini loading mode, 3 nguồn video, 7 lớp hiển thị và 10 scene giúp thiết bị đáp ứng linh hoạt nhiều cấu hình màn hình LED.

Bên cạnh xử lý và phân phối tín hiệu, Android 12, WonderCast, USB playback, hiệu chỉnh cấp pixel, quản lý video wall và khả năng giám sát hệ thống giúp controller đáp ứng cả nhu cầu trình chiếu lẫn quản trị vận hành.

Để lựa chọn đúng cấu hình, khách hàng nên cung cấp kích thước màn hình, pixel pitch, tổng độ phân giải, số lượng cabinet, receiving card, sơ đồ đi dây và nguồn tín hiệu cần sử dụng. Đội ngũ kỹ thuật có thể dựa trên các dữ liệu này để tính tải từng cổng và xây dựng phương án phù hợp.

Liên hệ ngay để được tư vấn DS-DT60P-02HI06NO-B, tính toán tải màn hình LED, thiết kế sơ đồ kết nối và nhận báo giá theo yêu cầu dự án. Việc lựa chọn controller đúng ngay từ giai đoạn thiết kế sẽ giúp tối ưu chi phí đầu tư, thuận tiện thi công và khai thác hiệu quả hệ thống màn hình LED.
