Bộ điều khiển LED Hikvision P Series 40 cổng DS-DT90P-09HDPSI40NO/U

Thiết bị cung cấp tới 40 cổng Ethernet với tổng tải tối đa 26MP, hỗ trợ 9 nguồn video đầu vào, 4 cổng quang 10G, khả năng hiển thị tối đa 11 cửa sổ và độ phân giải thiết bị lên tới 16384 × 16384 pixel. Bên cạnh đó, Android 12 tích hợp, màn hình LCD 4.5 inch, quản lý qua web/client và nhiều cơ chế dự phòng giúp thiết bị phù hợp với trung tâm điều hành, hội trường, sân khấu, trung tâm thương mại, showroom và các hệ thống LED quy mô lớn.

Theo thông tin chính thức từ Hikvision, DS-DT90P-09HDPSI40NO/U còn hỗ trợ HDMI 2.0, DP 1.2, 12G-SDI, Genlock, HDR10, 3D và chức năng giám sát tải cũng như trạng thái thiết bị, tạo nên một nền tảng điều khiển LED toàn diện cho các dự án cần độ ổn định và khả năng mở rộng cao.

Điểm nổi bật của DS-DT90P-09HDPSI40NO/U

Không chỉ đóng vai trò gửi tín hiệu tới màn hình LED, DS-DT90P-09HDPSI40NO/U tích hợp nhiều chức năng của bộ xử lý hình ảnh, trình phát multimedia, quản lý video wall và giám sát hệ thống trong cùng một thiết bị rack 2U.

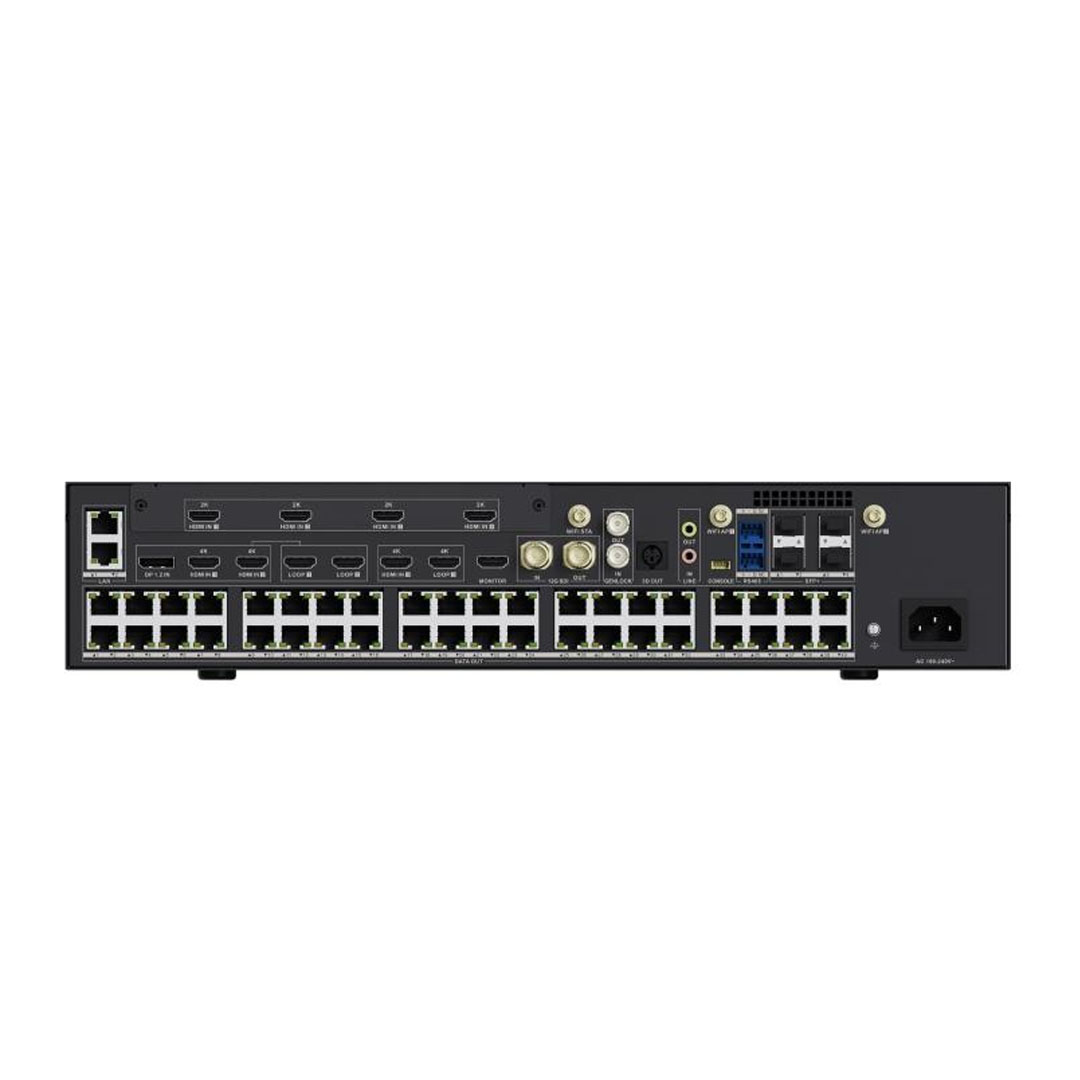

40 cổng Ethernet với tải tối đa 26MP

DS-DT90P-09HDPSI40NO/U cung cấp 40 cổng Ethernet đầu ra với tổng khả năng tải lên tới 26 triệu điểm ảnh. Mỗi cổng mạng hỗ trợ tải tối đa 0,65MP.

Khả năng này đặc biệt hữu ích đối với màn hình LED kích thước lớn hoặc hệ thống có mật độ điểm ảnh cao, nơi một bộ điều khiển thông thường có số lượng cổng hạn chế sẽ cần được ghép nhiều thiết bị.

Đối với một thiết bị, độ phân giải tối đa được hỗ trợ lên tới 16384 × 16384 pixel. Tuy nhiên, độ phân giải thực tế của dự án phải được tính toán đồng thời theo tổng số pixel và khả năng tải của từng cổng mạng.

9 đầu vào video đáp ứng nhiều nguồn tín hiệu

Thiết bị hỗ trợ tổng cộng 9 đầu vào video, bao gồm:

• 1 × DisplayPort 1.2.
• 3 × HDMI 2.0.
• 1 × 12G-SDI.
• 4 × HDMI 1.3.

HDMI 2.0, DP 1.2 và 12G-SDI hỗ trợ tín hiệu lên tới 4096 × 2160@60Hz, trong khi HDMI 1.3 hỗ trợ tối đa 1920 × 1080@60Hz.

Nhờ số lượng đầu vào đa dạng, DS-DT90P-09HDPSI40NO/U có thể kết nối đồng thời với máy tính, workstation, thiết bị trình chiếu, hệ thống camera hoặc các nguồn phát video chuyên nghiệp.

4 đầu ra loop hỗ trợ hệ thống phức tạp

Bộ điều khiển được trang bị 4 đầu ra loop video gồm 3 × HDMI 2.0 và 1 × 12G-SDI. Các cổng này hỗ trợ độ phân giải tới 4096 × 2160@60Hz.

Video loop-out đặc biệt hữu ích khi cần chuyển tiếp cùng tín hiệu tới thiết bị xử lý khác, hệ thống dự phòng hoặc cấu trúc hiển thị nhiều tầng mà không phải bổ sung thiết bị chia tín hiệu độc lập.

Xử lý tối đa 11 cửa sổ trên cùng màn hình

Một trong những lợi thế đáng chú ý của DS-DT90P-09HDPSI40NO/U là khả năng quản lý đồng thời tối đa 11 cửa sổ hiển thị.

• 7 cửa sổ nguồn, bao gồm 3 lớp 4K và 4 lớp 2K.
• 2 cửa sổ hình ảnh.
• 1 cửa sổ văn bản chạy.
• 1 cửa sổ nền.

Các cửa sổ có thể được điều chỉnh linh hoạt ngoại trừ lớp nền, giúp người vận hành dễ dàng xây dựng bố cục hiển thị theo từng tình huống sử dụng.

Hỗ trợ windowing và roaming

Thiết bị hỗ trợ mở cửa sổ cho từng nguồn tín hiệu và chức năng roaming. Người vận hành có thể thay đổi vị trí, kích thước và bố cục của các nguồn video theo nhu cầu trình chiếu.

Tính năng này đặc biệt hữu ích tại trung tâm điều hành, phòng giám sát hoặc sân khấu sự kiện cần hiển thị nhiều nội dung đồng thời.

Ghép hình và scale tín hiệu linh hoạt

DS-DT90P-09HDPSI40NO/U hỗ trợ hiển thị toàn màn hình hoặc scale tùy chỉnh, chuyển đổi tín hiệu và ghép nhiều nguồn video.

Nhờ đó, màn hình LED không bị giới hạn bởi tỷ lệ hoặc độ phân giải gốc của nguồn phát. Nội dung có thể được bố trí phù hợp với kích thước và hình dạng thực tế của hệ thống LED.

Hỗ trợ video wall và quản lý trực quan

Thiết bị tích hợp khả năng chỉnh sửa video wall và quản lý cửa sổ trực quan. Điều này giúp giảm độ phức tạp trong quá trình thiết lập hệ thống, đặc biệt với các màn hình LED có độ phân giải lớn hoặc nhiều vùng nội dung.

Người dùng có thể thiết lập layout, chia vùng hiển thị, cấu hình nguồn và quản lý từng cửa sổ trên một giao diện tập trung.

Lưu tối đa 10 scene sử dụng nhanh

DS-DT90P-09HDPSI40NO/U cho phép lưu tối đa 10 scene do người dùng cấu hình. Mỗi scene có thể đại diện cho một bố cục màn hình, nguồn tín hiệu và cách sắp xếp cửa sổ khác nhau.

Trong quá trình vận hành, người dùng chỉ cần gọi lại scene đã lưu thay vì thiết lập lại toàn bộ màn hình. Tính năng này phù hợp với hội trường, studio, trung tâm sự kiện hoặc trung tâm điều hành thường xuyên chuyển đổi giữa nhiều chế độ hiển thị.

Android 12 tích hợp hỗ trợ phát nội dung độc lập

Không chỉ xử lý nguồn video bên ngoài, bộ điều khiển còn tích hợp Android 12 với RAM 4GB và bộ nhớ trong 64GB.

Nền tảng Android cho phép thiết bị thực hiện các chức năng phát nội dung multimedia mà không nhất thiết phải phụ thuộc hoàn toàn vào máy tính phát bên ngoài trong mọi tình huống.

3 cổng USB hỗ trợ phát nội dung

Thiết bị cung cấp 3 cổng USB, bao gồm 1 × USB 3.0 và 2 × USB 2.0. Người dùng có thể sử dụng thiết bị lưu trữ USB để phục vụ nhu cầu phát nội dung multimedia phù hợp.

Hỗ trợ WonderCast

DS-DT90P-09HDPSI40NO/U hỗ trợ ứng dụng WonderCast thông qua máy tính, thiết bị di động và các thiết bị truyền màn hình tương thích, mở rộng phương thức đưa nội dung lên màn hình LED.

4 cổng quang 10G cho truyền tín hiệu khoảng cách xa

Bộ điều khiển cung cấp 4 cổng quang 10G, hỗ trợ chế độ điều khiển video và chế độ chuyển đổi quang.

Đây là lợi thế quan trọng trong các dự án màn hình LED quy mô lớn, nơi khoảng cách giữa phòng điều khiển và màn hình có thể vượt quá phạm vi phù hợp của đường truyền Ethernet đồng thông thường.

Tùy chế độ vận hành, các cổng quang có thể được sử dụng để truyền dữ liệu tương ứng với các nhóm cổng Ethernet hoặc nhận tín hiệu quang để phân phối ra các cổng mạng.

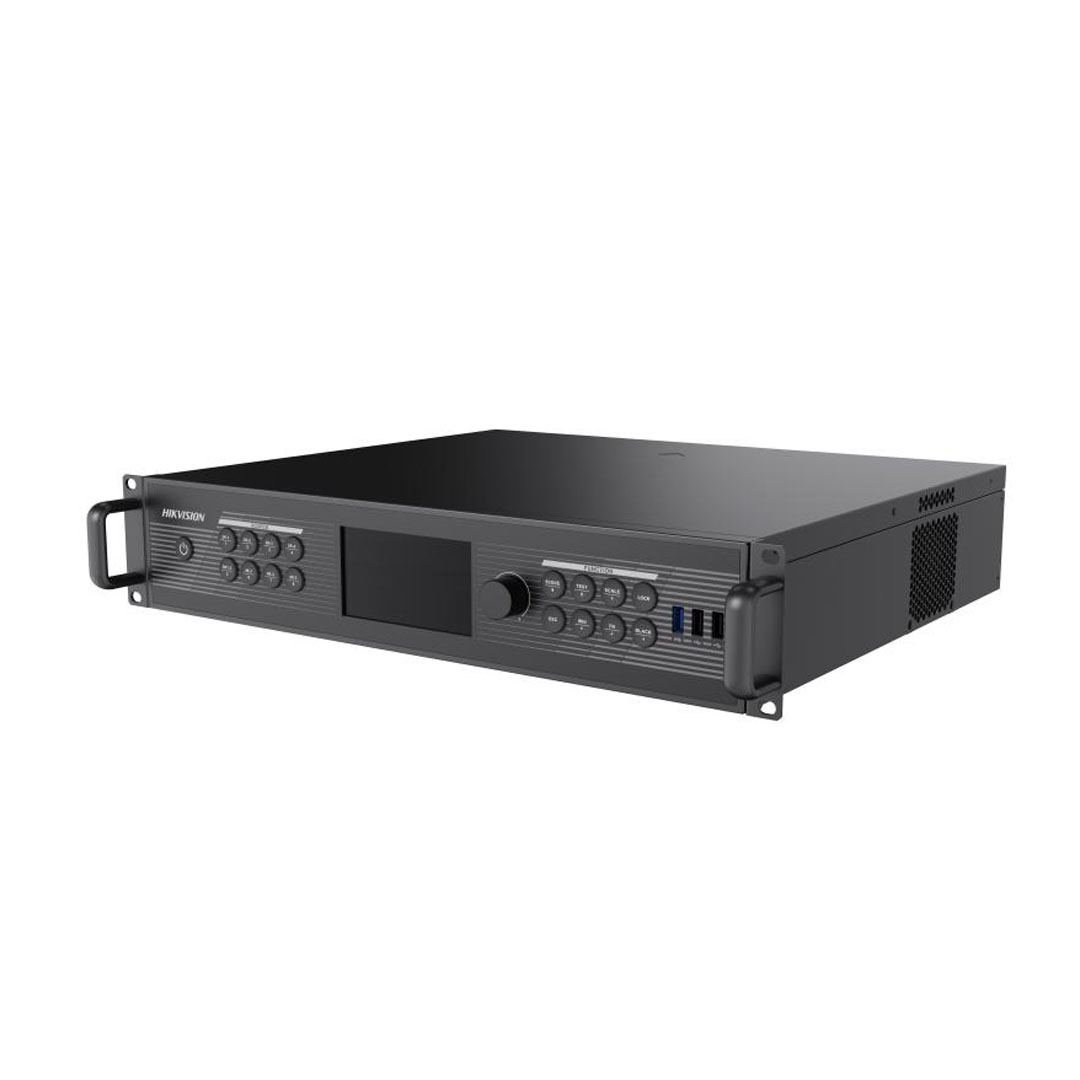

Màn hình LCD 4.5 inch hỗ trợ giám sát trực tiếp

Mặt trước của DS-DT90P-09HDPSI40NO/U được trang bị màn hình LCD màu 4.5 inch có độ phân giải 854 × 480 pixel.

Màn hình này hỗ trợ người vận hành theo dõi trạng thái thiết bị trực tiếp mà không cần mở phần mềm trên máy tính trong những thao tác cơ bản.

Nút điều khiển vật lý thuận tiện

Mặt trước thiết bị có nhiều nút chức năng dành cho các thao tác như điều chỉnh độ sáng màn hình, chuyển nguồn đầu vào, chuyển scene và khóa hiển thị.

Ngoài ra, núm xoay cho phép lựa chọn menu, điều chỉnh tham số và xác nhận thao tác, phù hợp với môi trường kỹ thuật cần xử lý nhanh tại rack thiết bị.

Thiết kế rack 2U chuẩn công nghiệp

DS-DT90P-09HDPSI40NO/U sử dụng chassis chuẩn rack 2U cấp công nghiệp, phù hợp tích hợp trong tủ thiết bị cùng server, switch, bộ xử lý tín hiệu và các thành phần AV khác.

Thiết kế rack giúp hệ thống chuyên nghiệp hơn, dễ quản lý dây tín hiệu và thuận tiện cho công tác vận hành, bảo dưỡng tại phòng kỹ thuật.

Chất lượng tín hiệu RGB và YUV444

Thiết bị hỗ trợ đầu ra hình ảnh ở định dạng RGB và YUV444 không mất chất lượng, hướng đến khả năng duy trì độ chính xác của thông tin màu trong quá trình xử lý tín hiệu.

Đây là đặc điểm đáng chú ý đối với những hệ thống cần trình chiếu video, nội dung quảng cáo hoặc hình ảnh thương hiệu có yêu cầu cao về màu sắc.

Hỗ trợ HDR10

DS-DT90P-09HDPSI40NO/U hỗ trợ HDR10 khi sử dụng cùng receiving card tương thích. HDR giúp mở rộng khả năng thể hiện chi tiết ở các vùng sáng và tối, đồng thời cải thiện trải nghiệm màu sắc của nội dung tương thích.

Điều chỉnh nhiệt độ màu

Người dùng có thể lựa chọn các chế độ nhiệt độ màu tiêu chuẩn, màu ấm hoặc màu lạnh, đồng thời tùy chỉnh nhiệt độ màu theo yêu cầu thực tế.

Khả năng này hữu ích khi cần cân chỉnh màn hình phù hợp với ánh sáng môi trường hoặc tiêu chuẩn trình chiếu của từng dự án.

Tần số quét 7680Hz cho chuyển động mượt

Theo dữ liệu sản phẩm, hệ thống hỗ trợ tần số quét 7680Hz với thời gian phản hồi ở mức nano giây, hướng đến khả năng hiển thị video chuyển động mượt mà.

Đây là đặc tính đáng quan tâm với sân khấu, studio, sự kiện và những môi trường mà màn hình LED thường xuyên xuất hiện trước camera.

Thích ứng frame rate từ 25Hz đến 120Hz

Bộ điều khiển có khả năng thích ứng với tốc độ khung hình đầu vào từ 25Hz tới 120Hz cho quá trình capture hình ảnh. Điều này giúp thiết bị làm việc với nhiều loại nguồn tín hiệu và nội dung khác nhau.

Hỗ trợ Genlock cho hệ thống đồng bộ

DS-DT90P-09HDPSI40NO/U cung cấp giao diện Genlock tiêu chuẩn với khả năng loop-through tín hiệu đồng bộ.

Genlock đặc biệt quan trọng với hệ thống broadcast, studio, virtual production hoặc những dự án có nhiều thiết bị video cần hoạt động theo cùng một tín hiệu thời gian.

Hỗ trợ hiển thị 3D

Thiết bị tích hợp giao diện 3D và có thể phối hợp với bộ phát cùng kính 3D tương thích để triển khai hệ thống trình chiếu ba chiều.

Khả năng này mở rộng phạm vi ứng dụng cho triển lãm, bảo tàng, khu trải nghiệm hoặc các dự án trình chiếu sáng tạo cần hiệu ứng thị giác đặc biệt.

Khả năng giám sát hệ thống LED chuyên sâu

Một hệ thống LED quy mô lớn không chỉ cần hiển thị hình ảnh mà còn phải được giám sát liên tục. DS-DT90P-09HDPSI40NO/U hỗ trợ theo dõi quan hệ tải giữa bộ điều khiển và màn hình LED.

Thiết bị cũng hỗ trợ phát hiện vị trí bất thường của màn hình trong quá trình vận hành, giúp đội kỹ thuật xác định vấn đề nhanh hơn.

Theo dõi trạng thái thiết bị

Người quản trị có thể kiểm tra nhiều thông tin vận hành như:

• Trạng thái thiết bị.
• Bộ nhớ.
• Mức sử dụng CPU.
• Nhiệt độ thiết bị.
• Mức sử dụng cổng mạng.

Hệ thống còn hỗ trợ phát hiện điện áp cabinet bất thường, nhiệt độ cabinet và nhiệt độ thiết bị, hỗ trợ công tác vận hành chủ động hơn.

Dự phòng nguồn và cổng mạng tăng độ ổn định

Đối với hệ thống màn hình LED quan trọng, việc mất một thành phần truyền tín hiệu có thể ảnh hưởng tới khu vực hiển thị lớn. Vì vậy, DS-DT90P-09HDPSI40NO/U hỗ trợ dự phòng kép cho nguồn điện và cổng mạng điều khiển LED.

Khả năng dự phòng giúp đơn vị tích hợp xây dựng kiến trúc hệ thống có độ tin cậy cao hơn, đặc biệt trong trung tâm điều hành, sự kiện lớn và hệ thống hiển thị cần vận hành liên tục.

Hỗ trợ đi dây linh hoạt

Bộ điều khiển hỗ trợ phương thức đi dây linh hoạt và không bị giới hạn bởi cấu trúc khung hình chữ nhật truyền thống.

Tính năng này tạo thêm sự thuận tiện khi thiết kế các màn hình LED có tỷ lệ đặc biệt hoặc bố cục module phức tạp.

Nhiều chế độ hiển thị chuyên biệt

DS-DT90P-09HDPSI40NO/U hỗ trợ nhiều chế độ hiển thị như:

• General.
• Text.
• Advertisement.
• Video.
• Cinema.
• Security.

Việc lựa chọn chế độ phù hợp giúp tối ưu đặc tính hiển thị theo loại nội dung và môi trường sử dụng.

Chế độ bảo vệ mắt

Thiết bị hỗ trợ eye protection mode nhằm giảm áp lực thị giác cho người xem. Đây là chức năng hữu ích với những màn hình được quan sát trong thời gian dài như trung tâm điều hành hoặc phòng giám sát.

Hiệu chỉnh màn hình ở cấp độ pixel

DS-DT90P-09HDPSI40NO/U hỗ trợ hiệu chỉnh ở cấp độ pixel nhằm giảm khác biệt màu sắc giữa các khu vực trên màn hình và nâng cao độ đồng đều của chất lượng hiển thị.

Đối với màn hình LED kích thước lớn được cấu thành từ nhiều cabinet và module, chức năng calibration là một yếu tố quan trọng để duy trì trải nghiệm hình ảnh nhất quán.

Tích hợp RS-485 và hệ thống IoT

Bộ điều khiển hỗ trợ kết nối thiết bị điều khiển trung tâm và thiết bị IoT thông qua cổng RS-485.

Thông qua cổng mạng điều khiển và multifunction card tương thích, hệ thống còn có thể phục vụ các chức năng phát hiện nhiệt độ, độ ẩm môi trường và phối hợp cảm biến hiện diện với việc điều khiển màn hình.

Khả năng này đặc biệt có giá trị trong những dự án AV và LED thông minh cần tích hợp màn hình vào hệ thống quản lý tòa nhà hoặc nền tảng điều khiển tập trung.

Hỗ trợ subtitle và hình ảnh nền

DS-DT90P-09HDPSI40NO/U hỗ trợ một lớp phụ đề với khả năng tùy chỉnh màu sắc, font chữ, kích thước, tốc độ cuộn và chèn hình ảnh.

Thiết bị cũng cho phép cấu hình background image và logo khởi động, giúp doanh nghiệp tùy chỉnh trải nghiệm hiển thị theo nhận diện thương hiệu.

Chức năng khử ẩm cho màn hình LED

Thiết bị hỗ trợ chức năng display dehumidification. Đây là một tính năng quản lý hữu ích trong quá trình vận hành hệ thống LED, đặc biệt khi màn hình phải hoạt động trong môi trường có biến động độ ẩm.

Việc cấu hình chức năng này cần được thực hiện theo hướng dẫn kỹ thuật và điều kiện vận hành thực tế của hệ thống.

DS-DT90P-09HDPSI40NO/U phù hợp với ứng dụng nào?

Với khả năng tải 26MP, 40 cổng Ethernet và xử lý nhiều nguồn video, thiết bị đặc biệt phù hợp với những dự án LED quy mô trung bình đến lớn có yêu cầu quản lý tín hiệu chuyên nghiệp.

Trung tâm điều hành và giám sát

Khả năng mở nhiều cửa sổ, roaming nguồn tín hiệu và theo dõi trạng thái hệ thống giúp DS-DT90P-09HDPSI40NO/U phù hợp với trung tâm điều hành, phòng NOC, SOC hoặc phòng giám sát.

Nhiều nguồn dữ liệu có thể được bố trí đồng thời trên màn hình LED lớn để hỗ trợ người vận hành quan sát và ra quyết định.

Hội trường và trung tâm hội nghị

Hệ thống hội trường thường phải tiếp nhận tín hiệu từ laptop, máy tính điều khiển, thiết bị camera và hệ thống AV. Với nhiều đầu vào HDMI, DP và 12G-SDI, bộ điều khiển có thể đóng vai trò trung tâm xử lý tín hiệu cho màn hình LED chính.

Sân khấu và sự kiện

Khả năng xử lý 4K, Genlock, 12G-SDI, nhiều scene và refresh rate cao giúp thiết bị phù hợp với sân khấu, studio và sự kiện cần thay đổi nội dung nhanh.

Trung tâm thương mại và showroom

Trong ứng dụng quảng cáo, khả năng phát multimedia, tạo nhiều cửa sổ, chèn subtitle và background giúp doanh nghiệp xây dựng nội dung hiển thị phong phú hơn trên màn hình LED.

Bảo tàng và triển lãm

HDR10, khả năng trình chiếu 3D và quản lý nhiều lớp nội dung giúp DS-DT90P-09HDPSI40NO/U trở thành lựa chọn đáng cân nhắc cho các hệ thống hiển thị sáng tạo trong bảo tàng và triển lãm.

Những yếu tố cần tính toán trước khi triển khai DS-DT90P-09HDPSI40NO/U

Khả năng tải 26MP là một thông số quan trọng nhưng chưa đủ để xác định một cấu hình màn hình LED. Khi thiết kế hệ thống, đơn vị kỹ thuật nên tính toán đồng thời:

• Tổng độ phân giải thực tế của màn hình LED.
• Số lượng pixel phân bổ cho từng cổng Ethernet.
• Receiving card sử dụng trong hệ thống.
• Số lượng và chuẩn nguồn video cần kết nối.
• Yêu cầu sử dụng 4K, HDR hoặc 3D.
• Khoảng cách giữa phòng điều khiển và màn hình.
• Nhu cầu sử dụng truyền quang 10G.
• Phương án backup nguồn và đường truyền.
• Số lượng cửa sổ cần hiển thị đồng thời.
• Nhu cầu tích hợp hệ thống điều khiển trung tâm hoặc IoT.

Việc tính toán trước các yếu tố trên giúp khai thác đúng khả năng của thiết bị và tránh tình trạng thiếu cổng, vượt tải hoặc phải thay đổi kiến trúc hệ thống sau khi thi công.

Vì sao nên chọn DS-DT90P-09HDPSI40NO/U cho hệ thống LED lớn?

• 40 cổng Ethernet: đáp ứng hệ thống LED có quy mô lớn.
• Tổng tải tới 26MP: hỗ trợ màn hình độ phân giải cao.
• 9 đầu vào video: HDMI 2.0, HDMI 1.3, DP 1.2 và 12G-SDI.
• 4 loop-out 4K: thuận tiện cho hệ thống tín hiệu phức tạp.
• 4 cổng quang 10G: hỗ trợ truyền tín hiệu qua cáp quang.
• Tối đa 11 cửa sổ: phù hợp video wall và trung tâm điều hành.
• Android 12: RAM 4GB, bộ nhớ 64GB hỗ trợ multimedia.
• HDR10 và 3D: mở rộng khả năng trình chiếu chuyên nghiệp.
• Genlock: phù hợp với hệ thống cần đồng bộ tín hiệu.
• Dự phòng kép: hỗ trợ backup nguồn và cổng mạng LED.
• Giám sát hệ thống: theo dõi CPU, bộ nhớ, nhiệt độ và tải mạng.
• Quản lý linh hoạt: thao tác qua client hoặc giao diện web của bộ điều khiển.

Tư vấn và báo giá DS-DT90P-09HDPSI40NO/U

Hikvision DS-DT90P-09HDPSI40NO/U là giải pháp điều khiển mạnh dành cho các hệ thống màn hình LED cần số lượng cổng lớn, nhiều nguồn tín hiệu và khả năng quản lý tập trung. Với 40 cổng Ethernet, tải tối đa 26MP, 9 đầu vào video, 4 cổng quang 10G và khả năng xử lý tối đa 11 cửa sổ, thiết bị phù hợp với nhiều dự án LED chuyên nghiệp.

Đặc biệt, sự kết hợp giữa xử lý video, video wall, Android 12, Genlock, HDR10, 3D, giám sát hệ thống và cơ chế dự phòng giúp giảm số lượng thiết bị riêng lẻ cần triển khai trong một số cấu hình.

Để lựa chọn cấu hình chính xác, khách hàng nên cung cấp kích thước màn hình, tổng độ phân giải, loại module LED, receiving card, khoảng cách truyền tín hiệu, số lượng nguồn đầu vào và yêu cầu về backup để đội ngũ kỹ thuật tính toán giải pháp phù hợp.

Liên hệ ngay để được tư vấn DS-DT90P-09HDPSI40NO/U, thiết kế sơ đồ kết nối, tính toán tải cổng mạng và nhận báo giá theo yêu cầu dự án. Giải pháp phù hợp có thể giúp tối ưu hệ thống LED cho trung tâm điều hành, hội trường, sân khấu, studio, showroom, trung tâm thương mại, bảo tàng và các công trình trình chiếu chuyên nghiệp.
