Board xem trước video wall Hikvision DS-C66S-PRE cho dòng C66S

DS-C66S-PRE – Board preview chuyên dụng cho hệ thống video wall Hikvision C66S

DS-C66S-PRE là board preview được thiết kế cho nền tảng video wall controller Hikvision C66S, bổ sung khả năng xem trước hình ảnh video wall và theo dõi nguồn tín hiệu trong quá trình vận hành. Thay vì phải đưa nội dung trực tiếp lên màn hình video wall chính để kiểm tra, người vận hành có thể theo dõi hình ảnh thông qua màn hình kết nối với cổng HDMI của preview board hoặc trên client từ xa.

Điểm đáng chú ý của DS-C66S-PRE là khả năng preview cục bộ 1 kênh 1080p60 và preview trên client 1 kênh 1080p30. Thiết bị đồng thời hỗ trợ Live View với 16 kênh D1 hoặc 32 kênh CIF, tạo thêm một lớp quan sát hữu ích cho command center, trung tâm giám sát và các hệ thống video wall có nhiều nguồn tín hiệu.

Với những dự án C66S cần người vận hành kiểm tra bố cục video wall, theo dõi nguồn local hoặc quan sát hệ thống từ client trước khi thực hiện thao tác hiển thị, DS-C66S-PRE là module chức năng đáng cân nhắc ngay từ giai đoạn thiết kế cấu hình.

Những tính năng nổi bật của DS-C66S-PRE

DS-C66S-PRE dùng để làm gì?

Trong một hệ thống video wall chuyên nghiệp, chức năng preview không đơn thuần là một tiện ích để xem hình ảnh. Khi số lượng nguồn tín hiệu tăng lên, người vận hành cần biết chính xác nội dung nào đang được xử lý và bố cục video wall hiện tại ra sao trước khi thực hiện các thao tác tiếp theo.

DS-C66S-PRE bổ sung khả năng quan sát này cho nền tảng C66S. Board cho phép đưa hình ảnh video wall tới một màn hình preview thông qua HDMI, đồng thời cung cấp khả năng xem video wall và nguồn tín hiệu trên client từ xa.

Trong thực tế, chức năng này đặc biệt hữu ích tại những hệ thống có nhiều workstation, camera, máy chủ và các nguồn AV khác nhau. Người vận hành có thêm phương tiện để theo dõi nội dung mà không phải phụ thuộc hoàn toàn vào video wall chính.

Preview video wall cục bộ qua HDMI

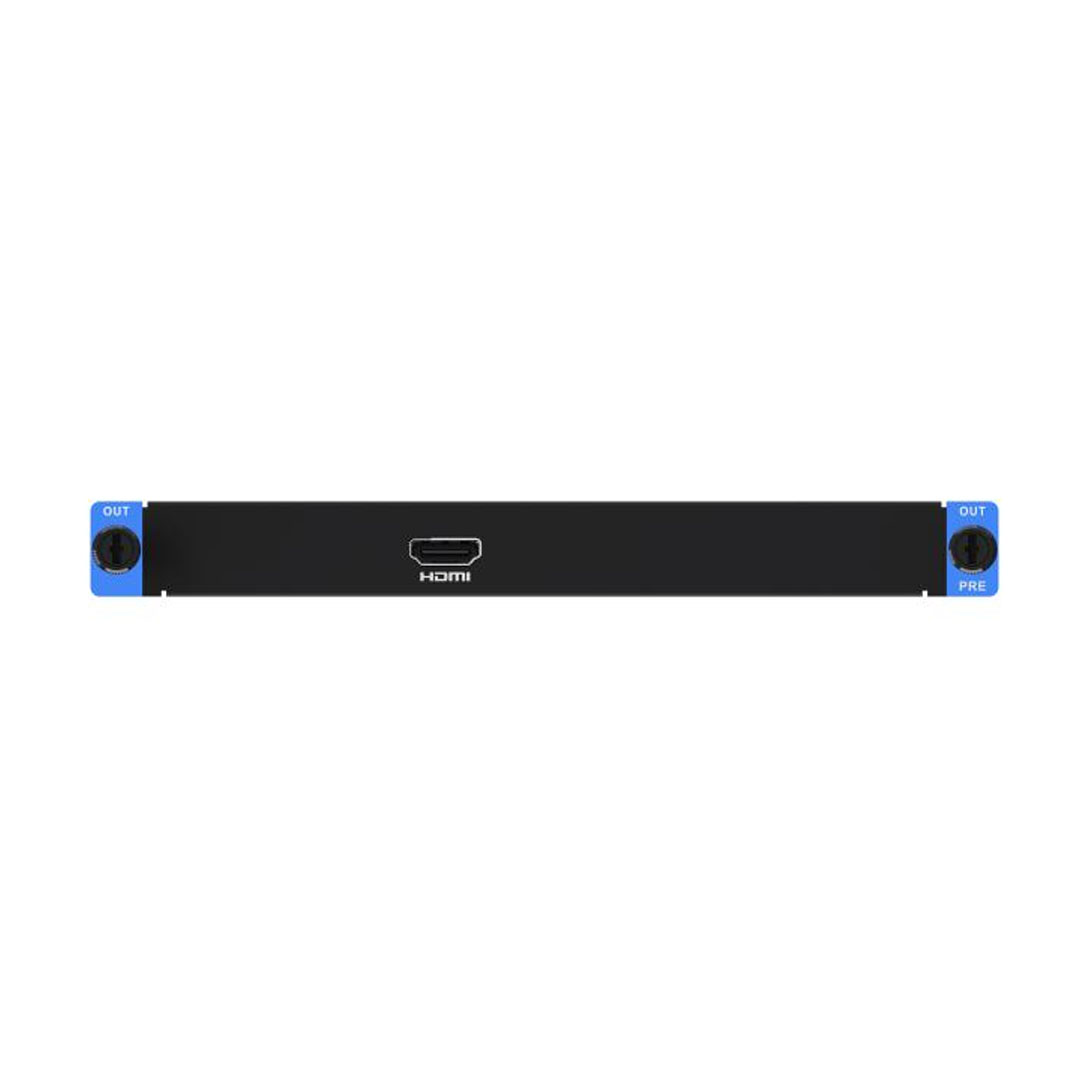

Một trong những chức năng chính của DS-C66S-PRE là hỗ trợ hiển thị hình ảnh video wall trên màn hình được kết nối với cổng HDMI của preview board.

Theo thông số của Hikvision, board hỗ trợ 1 kênh preview cục bộ ở 1080p60. Tốc độ 60 khung hình/giây phù hợp với nhu cầu theo dõi trực tiếp các nội dung có chuyển động trên hệ thống.

Lợi ích của màn hình preview riêng

Trong phòng điều hành, màn hình preview riêng có thể được đặt tại bàn operator hoặc khu vực kỹ thuật. Nhân viên vận hành có thể quan sát hình ảnh video wall trên màn hình này thay vì phải liên tục nhìn lên màn hình lớn.

Cách triển khai này đặc biệt hữu ích trong:

• Command center.
• Trung tâm giám sát CCTV.
• Trung tâm điều hành giao thông.
• Phòng điều khiển nhà máy.
• Trung tâm vận hành điện và năng lượng.
• Trung tâm điều hành đô thị thông minh.
• Phòng điều hành doanh nghiệp.
• Hệ thống video wall chuyên nghiệp.

DS-C66S-PRE hỗ trợ preview video wall trên client từ xa

Bên cạnh đầu ra preview vật lý qua HDMI, DS-C66S-PRE còn hỗ trợ hiển thị hình ảnh video wall trên remote client.

Thông số được công bố cho chức năng này là 1 kênh client-based preview ở 1080p30. Nhờ đó, người vận hành có thể theo dõi hình ảnh video wall thông qua giao diện client tương thích mà không nhất thiết phải đứng tại tủ rack hoặc màn hình preview HDMI.

Phù hợp với mô hình vận hành tập trung

Khả năng preview trên client có giá trị rõ rệt trong các trung tâm mà thiết bị xử lý được lắp tại phòng máy trong khi operator làm việc tại khu vực điều hành riêng.

Trong mô hình này, DS-C66S-PRE góp phần tách vị trí lắp đặt phần cứng khỏi vị trí theo dõi và vận hành. Đây là một yếu tố đáng cân nhắc khi thiết kế command center có phòng thiết bị độc lập.

Live View 16 kênh D1 hoặc 32 kênh CIF

Ngoài chức năng preview toàn bộ video wall, DS-C66S-PRE còn hỗ trợ Video Wall Live View với hai mức được công bố:

• 16 kênh D1.
• 32 kênh CIF.

Khả năng này cho phép hệ thống phục vụ nhu cầu theo dõi nhiều nội dung ở mức preview thay vì chỉ tập trung vào một nguồn duy nhất.

Khi nào nên sử dụng 16 kênh D1 hoặc 32 kênh CIF?

Việc lựa chọn chế độ Live View nên dựa trên số lượng nội dung cần quan sát và mức độ chi tiết cần thiết. Nếu ưu tiên chất lượng preview cao hơn cho số lượng nguồn ít hơn, cấu hình 16 kênh D1 phù hợp hơn. Khi ưu tiên quan sát đồng thời nhiều nguồn, chế độ 32 kênh CIF cung cấp mật độ nguồn lớn hơn.

Cần lưu ý rằng đây là độ phân giải dành cho chức năng Live View, không nên hiểu là độ phân giải đầu ra chính của toàn bộ hệ thống video wall.

Xem trực tiếp nguồn tín hiệu local trên remote client

DS-C66S-PRE hỗ trợ Live View nguồn tín hiệu local trên remote client. Đây là tính năng hữu ích khi hệ thống C66S tiếp nhận nhiều nguồn vật lý từ workstation, máy tính hoặc các thiết bị AV.

Người vận hành có thể theo dõi nguồn thông qua client để xác định nội dung trước khi sử dụng nguồn đó trong bố cục video wall.

Giảm nguy cơ lựa chọn nhầm nguồn

Trong command center, tên nguồn không phải lúc nào cũng đủ để nhận biết chính xác nội dung. Một hệ thống có thể có nhiều workstation với tên gần giống nhau hoặc nhiều nguồn phục vụ các nhiệm vụ khác nhau.

Khả năng Live View giúp operator có thêm thông tin trực quan để xác định nội dung đang có trên nguồn. Điều này đặc biệt hữu ích khi hệ thống phải quản lý nhiều nguồn tín hiệu và thường xuyên thay đổi bố cục hiển thị.

Hình ảnh preview mượt và ổn định

Theo thông tin sản phẩm, DS-C66S-PRE được thiết kế để hiển thị hình ảnh video wall mượt trên màn hình kết nối HDMI và remote client, hạn chế tình trạng màn hình đen hoặc màn hình xanh trong quá trình preview.

Đối với một hệ thống điều hành, sự ổn định của hình ảnh preview rất quan trọng. Operator cần quan sát liên tục để đưa ra quyết định lựa chọn và bố trí nguồn, vì vậy preview bị gián đoạn có thể ảnh hưởng trực tiếp đến trải nghiệm vận hành.

DS-C66S-PRE chiếm khe nào trên chassis?

Theo thông số kỹ thuật của Hikvision, DS-C66S-PRE chiếm một khe output.

Đây là thông tin rất quan trọng khi thiết kế hệ thống. Preview board không nên được xem như một phụ kiện hoàn toàn độc lập với tài nguyên chassis, bởi việc lắp board sẽ sử dụng một vị trí dành cho output.

Cần tính preview board ngay từ khi thiết kế cấu hình

Nếu dự án cần chức năng preview, kỹ thuật viên nên đưa DS-C66S-PRE vào sơ đồ phân bổ khe ngay từ đầu. Việc chỉ tính số lượng input và output cần thiết rồi bổ sung preview board sau có thể dẫn tới thiếu khe trên chassis.

Quy trình cấu hình nên xác định đồng thời:

• Số lượng input board.
• Số lượng output board.
• Nhu cầu decoding board nếu có.
• Nhu cầu LED controller board nếu sử dụng LED.
• Nhu cầu preview.
• Số khe khả dụng của chassis.
• Tài nguyên dự phòng cho nâng cấp sau này.

Mỗi hệ thống hỗ trợ tối đa bao nhiêu DS-C66S-PRE?

Hệ thống hỗ trợ tối đa 1 preview board DS-C66S-PRE. Vì vậy, khi thiết kế giải pháp không nên tính nhiều preview board cho cùng một thiết bị nếu không có tài liệu kỹ thuật khác xác nhận cấu hình đó.

Đây cũng là lý do cần xác định rõ mục tiêu preview trước khi triển khai, bao gồm vị trí màn hình HDMI, nhu cầu xem trên client và quy trình vận hành thực tế.

DS-C66S-PRE có phải là output board thông thường không?

Không nên nhầm DS-C66S-PRE với output board dùng để cấp các đầu ra chính cho video wall.

Vai trò chính của sản phẩm là preview và Live View. Board sử dụng một output slot nhưng được thiết kế phục vụ chức năng xem trước hình ảnh video wall và nguồn tín hiệu.

Do đó, khi lập cấu hình C66S, kỹ thuật viên cần tách rõ:

• Board đầu vào dùng để tiếp nhận nguồn.
• Board đầu ra dùng để đưa hình ảnh tới màn hình chính.
• Preview board DS-C66S-PRE phục vụ xem trước.
• Các board chức năng khác theo yêu cầu của dự án.

Khi nào nên trang bị DS-C66S-PRE?

DS-C66S-PRE đáng cân nhắc khi hệ thống video wall có một hoặc nhiều yêu cầu sau:

• Cần màn hình riêng để preview video wall tại bàn vận hành.
• Cần theo dõi video wall trên remote client.
• Cần Live View nhiều nguồn trên client.
• Cần kiểm tra nguồn local trước khi sử dụng.
• Command center có nhiều nguồn tín hiệu cần quản lý.
• Thiết bị C66S được đặt trong phòng máy tách biệt với operator.
• Quy trình vận hành yêu cầu khả năng quan sát nội dung thuận tiện hơn.

Khi nào hệ thống có thể không cần DS-C66S-PRE?

Không phải mọi hệ thống C66S đều bắt buộc phải trang bị preview board. Với hệ thống đơn giản, số lượng nguồn ít và người vận hành không có nhu cầu preview video wall hoặc Live View nguồn trên client, việc dành một output slot cho preview board có thể không cần thiết.

Ngược lại, với command center có nhiều nguồn và thường xuyên thay đổi nội dung, chức năng preview có thể mang lại giá trị vận hành rõ ràng hơn.

Do đó, quyết định lựa chọn nên dựa trên quy trình vận hành thực tế thay vì mặc định thêm board vào mọi cấu hình.

Vì sao nên lựa chọn DS-C66S-PRE cho hệ thống C66S?

Giá trị chính của DS-C66S-PRE không nằm ở việc tăng thêm số lượng nguồn hoặc số lượng màn hình đầu ra, mà ở việc cải thiện khả năng quan sát và vận hành video wall.

Preview cục bộ 1080p60 cung cấp hình ảnh video wall trên một màn hình HDMI riêng. Preview 1080p30 trên client giúp mở rộng khả năng theo dõi từ vị trí vận hành, trong khi Live View 16 kênh D1 hoặc 32 kênh CIF hỗ trợ quan sát nhiều nội dung.

Đối với command center có nhiều nguồn tín hiệu, đây là những chức năng hữu ích để xây dựng quy trình kiểm tra và lựa chọn nội dung trực quan hơn.

Tư vấn DS-C66S-PRE và báo giá hệ thống video wall

DS-C66S-PRE là preview board chuyên dụng dành cho hệ thống video wall Hikvision C66S, phù hợp với những dự án cần theo dõi video wall trên màn hình HDMI và remote client cũng như Live View nguồn tín hiệu trong quá trình vận hành.

Board hỗ trợ preview cục bộ 1 kênh 1080p60, preview trên client 1 kênh 1080p30 và Live View 16 kênh D1 hoặc 32 kênh CIF. Đây là bộ thông số tập trung rõ ràng vào nhu cầu giám sát và xem trước thay vì đảm nhiệm chức năng output video wall thông thường.

Do DS-C66S-PRE chiếm một output slot và hệ thống hỗ trợ tối đa một preview board, việc lựa chọn sản phẩm cần được tính cùng cấu hình chassis và toàn bộ input/output board ngay từ giai đoạn thiết kế.

Liên hệ ngay để được tư vấn DS-C66S-PRE, kiểm tra khả năng tương thích với chassis C66S, phân bổ input/output slot, thiết kế cấu hình video wall, hỗ trợ lắp đặt – cấu hình và nhận báo giá chi tiết theo từng dự án.
