Bộ điều khiển video wall Hikvision DS-C66S-S6 chassis 2U 6 khe

DS-C66S-S6 – Chassis video wall 2U 6 khe cho trung tâm điều hành chuyên nghiệp

DS-C66S-S6 là chassis bộ điều khiển video wall thế hệ mới thuộc dòng C66S của Hikvision, được thiết kế cho các trung tâm điều hành, phòng giám sát, command center và hệ thống hiển thị chuyên nghiệp cần khả năng xử lý đa nguồn, mở rộng theo module và vận hành linh hoạt. Thiết bị sử dụng chassis chuẩn rack 2U nhỏ gọn nhưng cung cấp tới 6 khe service board hỗ trợ lắp hỗn hợp board đầu vào và đầu ra, giúp đơn vị triển khai xây dựng cấu hình theo đúng nhu cầu thực tế của từng dự án.

Không chỉ tập trung vào số lượng khe cắm, DS-C66S-S6 còn hỗ trợ các nguồn tín hiệu hiện đại như DVI, HDMI, HDMI 4K, DisplayPort 4K và SDI, đồng thời tương thích với hệ thống màn hình LCD và LED. Kiến trúc xử lý hình ảnh hỗ trợ RGB888 và độ sâu màu lên tới RGB101010, HDR10, HLG, 8-bit/10-bit cùng khả năng thích ứng frame rate từ 24Hz đến 120Hz.

Với khả năng ghép tối đa 20 màn hình khi cấu hình đầy đủ, quản lý tới 8 video wall, lưu tối đa 128 scene và hỗ trợ nhiều chức năng windowing, roaming, layer cũng như đồng bộ khung hình, DS-C66S-S6 là lựa chọn đáng cân nhắc cho những hệ thống video wall yêu cầu hiệu năng cao nhưng không cần chassis kích thước quá lớn.

Những điểm nổi bật của DS-C66S-S6

Thiết kế chassis 2U nhỏ gọn với 6 khe service board

DS-C66S-S6 sử dụng thiết kế rack tiêu chuẩn 2U với 6 khe service board hỗ trợ lắp hỗn hợp. Thay vì phân chia cố định một số khe chỉ dành cho input và một số khe chỉ dành cho output, kiến trúc mixed-slot giúp kỹ thuật viên chủ động hơn khi xây dựng hệ thống.

Tùy từng dự án, các khe có thể được phân bổ cho board đầu vào, board đầu ra, board giải mã hoặc các board chức năng tương thích. Cách thiết kế này đặc biệt hữu ích khi nhu cầu nguồn tín hiệu và số lượng màn hình thay đổi theo từng hệ thống.

Ví dụ, một phòng điều hành có nhiều workstation nhưng ít màn hình có thể ưu tiên số lượng input board. Ngược lại, một video wall sử dụng nhiều màn hình nhưng chỉ có vài nguồn chính có thể dành nhiều khe hơn cho output board.

Service board hot-swap giúp bảo trì thuận tiện

Các service board được thiết kế theo dạng modular plug-and-play và hỗ trợ hot swapping. Đây là một lợi thế thực tế đối với các hệ thống cần vận hành liên tục.

Khi cần kiểm tra, thay thế hoặc nâng cấp một board, kỹ thuật viên có thể xử lý từng thành phần theo kiến trúc thiết bị thay vì phải tháo toàn bộ controller. Điều này giúp việc bảo trì và mở rộng hệ thống có tính linh hoạt cao hơn.

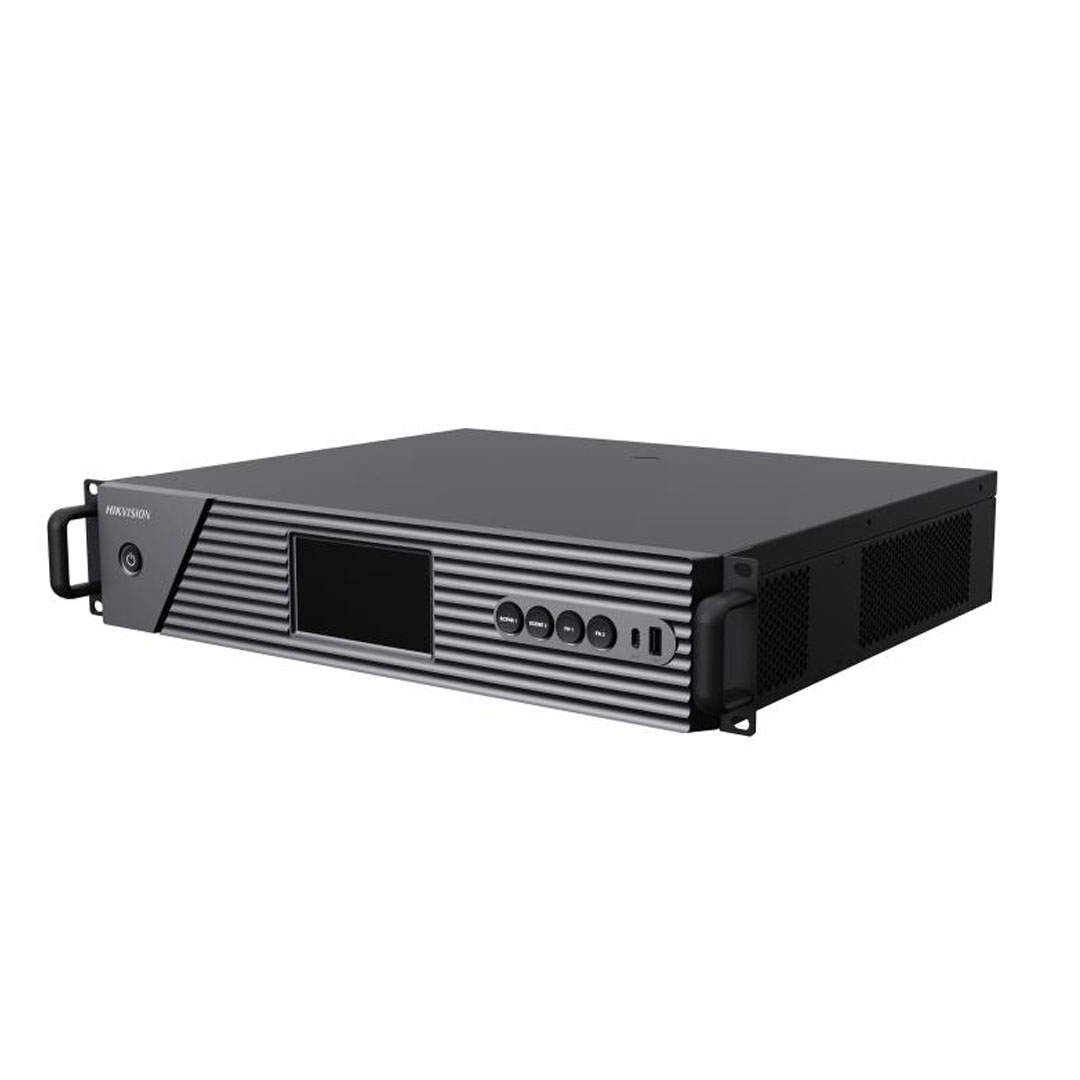

Màn hình cảm ứng IPS 4.5 inch tích hợp trên chassis

Mặt trước DS-C66S-S6 được trang bị màn hình LCD IPS cảm ứng màu kích thước 4.5 inch với độ phân giải 480 × 854.

Màn hình cho phép kỹ thuật viên theo dõi trạng thái chassis và các sub-board theo thời gian thực ngay tại thiết bị. Đây là tính năng hữu ích trong quá trình nghiệm thu và xử lý sự cố bởi người vận hành không phải luôn mở phần mềm quản trị chỉ để kiểm tra trạng thái cơ bản.

Phím chuyển scene trực tiếp giúp thao tác nhanh

Ngoài màn hình cảm ứng, chassis còn cung cấp hệ thống phím vật lý gồm nút nguồn, các nút chuyển scene và các nút scene tùy chỉnh.

Trong môi trường command center, khả năng gọi nhanh một số bố cục thường dùng trực tiếp tại thiết bị có thể hữu ích khi cần chuyển đổi kịch bản hiển thị nhanh mà không phụ thuộc hoàn toàn vào máy tính điều khiển.

Hỗ trợ nhiều nguồn tín hiệu từ Full HD đến 4K

Một trong những điểm mạnh của hệ thống DS-C66S-S6 là khả năng làm việc với nhiều loại nguồn thông qua các service board tương thích.

Nguồn hình ảnh có thể đến từ:

• Máy tính và workstation.
• Máy chủ đồ họa độ phân giải cao.
• Thiết bị hội nghị truyền hình.
• Media server.
• Nguồn DVI.
• Nguồn HDMI.
• Nguồn HDMI 4K.
• Nguồn DisplayPort 4K.
• Nguồn SDI.
• Camera IP và NVR thông qua decoding board tương thích.

Khả năng kết hợp nhiều loại board giúp controller phù hợp với command center nơi nguồn tín hiệu thường đến từ nhiều hệ thống độc lập thay vì chỉ sử dụng một loại giao diện duy nhất.

Hỗ trợ tối đa 16 nguồn UHD 4K trong hệ thống

Nền tảng hỗ trợ ultra-high-resolution fusion và khả năng tiếp nhận lên đến 16 nguồn tín hiệu 4K UHD theo cấu hình tương thích.

Đây là lợi thế đáng chú ý với các trung tâm sử dụng workstation GIS, hệ thống trực quan hóa dữ liệu, SCADA, dashboard 4K hoặc máy chủ đồ họa.

Số lượng nguồn và khả năng xử lý thực tế cần được tính đồng thời với loại service board, số khe chassis, độ phân giải đầu ra và cấu hình video wall.

RGB888 và RGB101010 giúp duy trì chất lượng hình ảnh

DS-C66S-S6 hỗ trợ xử lý hình ảnh RGB888 và có thể đạt tới RGB101010 trong chuỗi tương thích. Khả năng xử lý 8-bit/10-bit giúp controller phù hợp với những ứng dụng yêu cầu chất lượng hình ảnh cao hơn hệ thống video wall thông thường.

Đặc biệt hữu ích với dashboard và bản đồ

Command center thường phải hiển thị nhiều nội dung như:

• Dashboard vận hành.
• Bản đồ GIS.
• Giao diện SCADA.
• Bảng dữ liệu.
• Biểu đồ thời gian thực.
• Sơ đồ kỹ thuật.
• Camera giám sát.
• Giao diện phần mềm.
• Nội dung multimedia.

Khả năng duy trì chất lượng hình ảnh tốt giúp chữ nhỏ, đường biên, biểu tượng và các vùng chuyển màu được thể hiện phù hợp hơn khi toàn bộ nguồn, service board và màn hình cùng đáp ứng cấu hình.

Hỗ trợ HDR10, HLG và xử lý 10-bit

Một nâng cấp đáng chú ý trên DS-C66S-S6 là khả năng hỗ trợ HDR10, HLG và xử lý 8-bit/10-bit.

HDR mở rộng khả năng thể hiện vùng sáng và vùng tối khi nguồn cũng như màn hình đầu ra tương thích. Đây là tính năng hữu ích với nguồn camera, nội dung multimedia hoặc các ứng dụng hiển thị chuyên nghiệp có dải tương phản rộng.

Adaptive frame rate từ 24Hz đến 120Hz

Hệ thống có khả năng thích ứng với nguồn tín hiệu có frame rate từ 24Hz đến 120Hz. Điều này giúp nền tảng linh hoạt hơn khi phải làm việc đồng thời với nhiều nguồn có tốc độ khung hình khác nhau.

Trong thực tế, khả năng đạt được từng cấu hình cụ thể còn phụ thuộc vào service board, độ phân giải, nguồn phát và thiết bị hiển thị.

Đầu ra linh hoạt cho LCD và màn hình LED

DS-C66S-S6 có thể được cấu hình với các output board phù hợp để phục vụ nhiều loại thiết bị hiển thị.

Các giao diện đầu ra có thể bao gồm:

• DVI.
• HDMI.
• HDMI 4K.
• Đầu ra qua cổng mạng dành cho hệ thống LED.

Board 2K hỗ trợ 4 đầu ra 1080p60

Theo kiến trúc dòng C66S, sub-board 2K có thể hỗ trợ 4 đầu ra 1080p60, phù hợp khi hệ thống video wall sử dụng nhiều màn hình Full HD.

Board 4K hỗ trợ 2 đầu ra 4K

Với hệ thống cần độ phân giải cao hơn, sub-board 4K hỗ trợ 2 đường đầu ra 4K. Cách bố trí này giúp kỹ thuật viên lựa chọn giữa mật độ cổng Full HD và nhu cầu đầu ra UHD tùy theo loại màn hình.

Khả năng kết nối trực tiếp tới màn hình LED

Ngoài LCD, hệ thống còn hỗ trợ LED controller board để đưa dữ liệu tới màn hình LED qua các cổng mạng phù hợp.

Chế độ mini load 0.65MP trên mỗi cổng mạng

Ở chế độ mini loading, mỗi cổng mạng của LED controller board hỗ trợ tải khoảng 0,65 triệu pixel.

Chế độ standard load đến 2.925MP mỗi cổng

Hệ thống còn cung cấp chế độ tải tiêu chuẩn lên tới khoảng 2,925 triệu pixel trên mỗi cổng mạng với màn hình tương thích.

Đây là thông số đáng chú ý khi xây dựng màn hình LED pixel pitch nhỏ, bởi khả năng tải trên mỗi đường mạng ảnh hưởng trực tiếp tới cách chia cabinet và receiving card.

Không nên lựa chọn theo diện tích LED

Khi tư vấn DS-C66S-S6 cho màn hình LED, không nên chỉ tính kích thước màn hình theo mét vuông.

Cần xác định chính xác:

• Pixel pitch.
• Độ phân giải module.
• Độ phân giải cabinet.
• Số lượng cabinet.
• Tổng pixel ngang.
• Tổng pixel dọc.
• Tổng số pixel.
• Số receiving card.
• Sơ đồ tải từng cổng mạng.

Frame synchronization giúp video wall hiển thị đồng bộ

Khi một nội dung được trải rộng qua nhiều màn hình, sự chênh lệch giữa các cổng đầu ra có thể tạo ra hiện tượng xé hình hoặc chuyển động không đồng nhất tại vị trí ghép.

DS-C66S-S6 sử dụng công nghệ frame synchronization để hỗ trợ các đầu ra hiển thị đồng bộ hơn, hướng tới hình ảnh đầy đủ, chuyển động mượt và hạn chế tình trạng tearing hoặc mất đồng nhất giữa các màn hình.

Tính năng này đặc biệt quan trọng khi trình chiếu video, bản đồ động hoặc camera trên một video wall nhiều màn hình.

DS-C66S-S6 hỗ trợ ghép tối đa 20 màn hình

Khi chassis được cấu hình đầy đủ với các service board phù hợp, DS-C66S-S6 hỗ trợ khả năng splicing lên tới 20 màn hình.

Quy mô này phù hợp với nhiều dạng video wall trung bình đến lớn, chẳng hạn:

• Video wall 2 × 2.
• Video wall 3 × 3.
• Video wall 4 × 4.
• Cấu hình 4 × 5 với 20 màn hình.
• Nhiều video wall nhỏ trong cùng hệ thống.

Việc xác định cấu hình thực tế cần dựa trên loại output board và độ phân giải màn hình chứ không chỉ dựa trên số lượng panel.

Quản lý tối đa 8 video wall

Hệ thống hỗ trợ quản lý tới 8 video wall. Đây là tính năng đáng chú ý với những trung tâm có nhiều khu vực hiển thị độc lập.

Ví dụ, một trung tâm vận hành có thể sử dụng:

• Một video wall dành cho CCTV.
• Một wall cho GIS.
• Một wall cho SCADA.
• Một wall dành cho dashboard điều hành.
• Một wall dành cho hội nghị hoặc xử lý sự cố.

Các khu vực có thể được tổ chức trong cùng nền tảng thay vì phải xây dựng nhiều bộ điều khiển hoàn toàn tách biệt trong những cấu hình phù hợp.

Windowing, roaming và 16 lớp hiển thị

DS-C66S-S6 hỗ trợ windowing và roaming để người vận hành có thể bố trí nguồn linh hoạt trên video wall thay vì chỉ sử dụng một bố cục chia màn hình cố định.

Mở nhiều lớp trên một đầu ra

Output board có thể hỗ trợ tới 16 layer trên mỗi cổng, trong khi LED controller board hỗ trợ tới 16 layer trên mỗi board theo cấu hình hệ thống.

Nhờ đó, nhiều nguồn có thể được bố trí chồng lớp, thay đổi kích thước hoặc sắp xếp theo yêu cầu vận hành.

Chia cửa sổ linh hoạt

Hệ thống hỗ trợ nhiều kiểu chia màn hình, bao gồm các bố cục:

• 1 cửa sổ.
• 4 cửa sổ.
• 6 cửa sổ.
• 8 cửa sổ.
• 9 cửa sổ.
• 16 cửa sổ.

Người dùng cũng có thể double-click vào sub-window để phóng lớn và thực hiện lại thao tác để quay về bố cục ban đầu.

Lưu tối đa 128 scene cho nhiều kịch bản vận hành

DS-C66S-S6 hỗ trợ tối đa 128 scene. Mỗi scene có thể ghi nhớ một bố cục video wall đã được chuẩn bị trước.

Ví dụ:

• Scene giám sát thông thường.
• Scene cảnh báo.
• Scene họp điều hành.
• Scene sự cố.
• Scene trực đêm.
• Scene sự kiện đặc biệt.

Khi cần thay đổi nhiệm vụ, người vận hành có thể gọi lại scene thay vì bố trí thủ công từng nguồn từ đầu.

Chuyển scene nhanh

Thông số hệ thống hiện hành công bố thời gian tự động chuyển scene khoảng 300 ms, hỗ trợ quá trình thay đổi bố cục nhanh hơn trong môi trường vận hành.

Hỗ trợ background cho giao diện command center

Hệ thống hỗ trợ 3 background hình ảnh 2K định dạng JPG/JPEG. Mỗi video wall có thể sử dụng background theo cấu hình phù hợp.

Background thường được sử dụng để hiển thị:

• Bản đồ.
• Sơ đồ nhà máy.
• Nhận diện command center.
• Sơ đồ giao thông.
• Sơ đồ điện.
• Giao diện dashboard nền.

Các nguồn camera, workstation hoặc cửa sổ dữ liệu sau đó có thể được bố trí phía trên để tạo giao diện điều hành trực quan.

Hỗ trợ phụ đề và thông tin cảnh báo

Nền tảng hỗ trợ nhiều subtitle trên hệ thống video wall. Theo cấu hình hiện hành, hệ thống có thể quản lý tới 24 subtitle, tối đa 3 subtitle trên mỗi video wall và tối đa 2 trên mỗi cổng tương ứng.

Phụ đề có thể được sử dụng cho tên khu vực, cảnh báo sự cố, thông báo vận hành, thông tin trực ca hoặc những nội dung dạng text cần xuất hiện trực tiếp trên video wall.

OSD và cắt hình ảnh đầu vào

DS-C66S-S6 hỗ trợ OSD trên nguồn đầu vào, giúp bổ sung thông tin nhận diện hoặc nội dung cần thiết cho từng nguồn.

Thiết bị đồng thời hỗ trợ input image clipping với khả năng cắt tối đa khoảng 200 pixel trên mỗi cạnh.

Chức năng clipping hữu ích khi:

• Nguồn có viền đen.
• Cần loại bỏ thanh công cụ.
• Chỉ muốn lấy một vùng cụ thể của desktop.
• Nguồn có tỷ lệ không phù hợp với vùng hiển thị.

Giải mã trực tiếp camera IP và NVR

Khi được trang bị decoding board tương thích, DS-C66S-S6 có thể tiếp nhận và giải mã nguồn mạng từ camera IP và NVR.

Đây là tính năng quan trọng với command center an ninh, bởi camera không nhất thiết phải được chuyển đổi sang HDMI trước khi đưa lên video wall.

Khả năng giải mã đến 48 kênh 1080p30

Với decoding board phù hợp, thiết bị hỗ trợ khả năng giải mã tổng thể tới khoảng 48 kênh 1080p@30fps. Hệ thống hỗ trợ tối đa hai decoding board theo cấu hình hiện hành.

Số lượng luồng thực tế cần được tính dựa trên độ phân giải, frame rate, codec và kiến trúc hệ thống.

Hỗ trợ ONVIF

Hệ thống hỗ trợ giao thức ONVIF để truy cập các thiết bị nguồn mạng tương thích.

Khi sử dụng camera hoặc NVR bên thứ ba, đơn vị triển khai vẫn nên kiểm tra profile ONVIF, codec, độ phân giải và tính năng cần sử dụng trước khi nghiệm thu.

Preview video wall với board tùy chọn

DS-C66S-S6 hỗ trợ video wall preview và joint source preview khi lắp preview board tương thích.

Tính năng này giúp người vận hành kiểm tra nội dung trước khi đưa lên video wall chính, giảm nguy cơ chọn nhầm nguồn trong những trung tâm có nhiều workstation và camera.

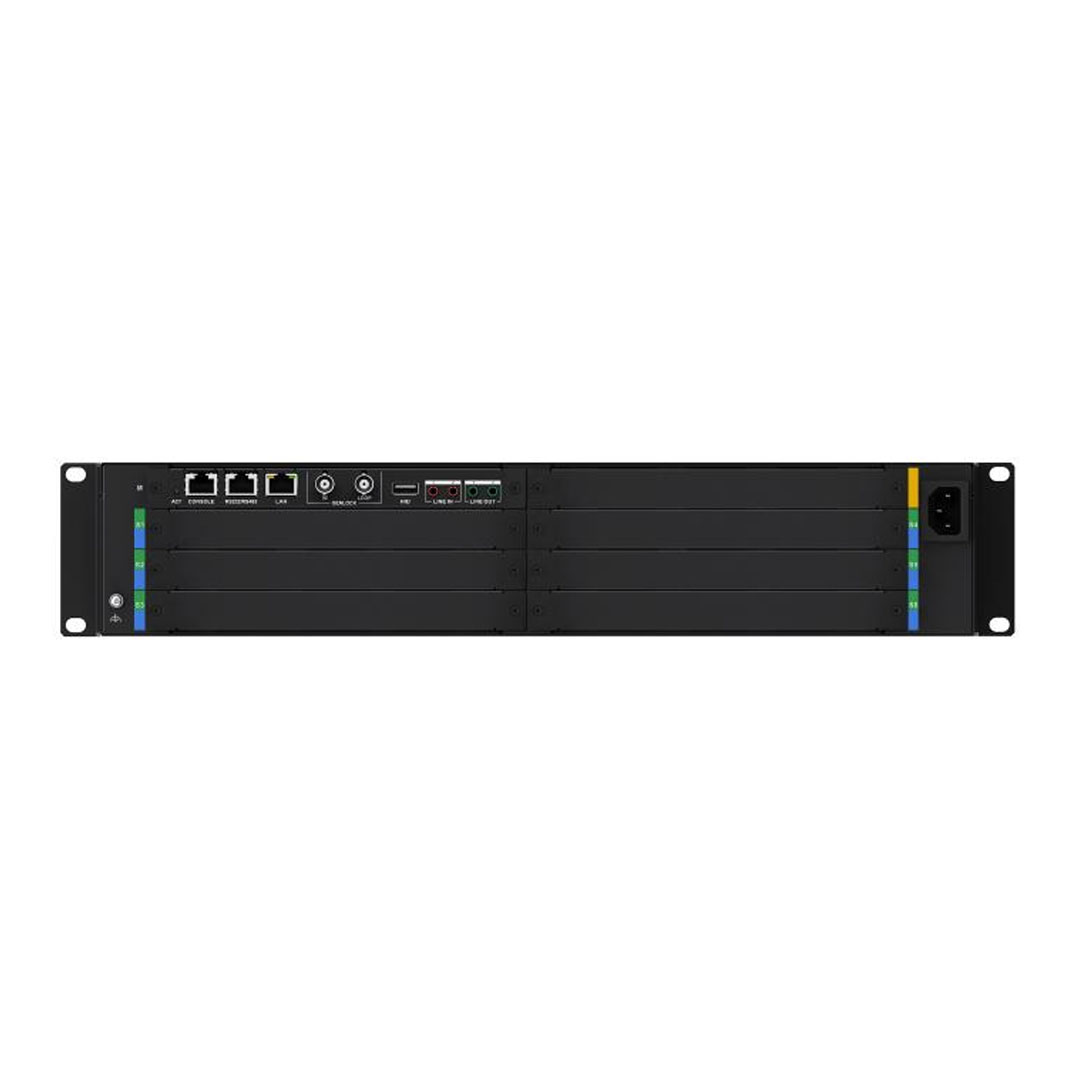

Hỗ trợ Genlock cho hệ thống đồng bộ chuyên nghiệp

Một tính năng nâng cao của DS-C66S-S6 là giao diện Genlock, gồm một cổng input và một cổng loop-through output theo cấu hình thiết bị.

Genlock hữu ích trong các hệ thống AV chuyên nghiệp cần đồng bộ thời gian hình ảnh giữa nhiều thành phần, đặc biệt khi các nguồn hoặc thiết bị xử lý phải hoạt động theo cùng tham chiếu đồng bộ.

Reverse control bàn phím và chuột qua USB

Hệ thống hỗ trợ điều khiển ngược bàn phím và chuột của máy chủ độ phân giải cao thông qua cổng USB trên main control board.

Khả năng này tạo thêm tính linh hoạt trong môi trường command center, nơi người vận hành không chỉ cần xem workstation trên video wall mà còn có nhu cầu tương tác với nguồn theo kiến trúc tương thích.

Điều khiển màn hình LCD trực tiếp từ phần mềm

Nền tảng cho phép thực hiện nhiều thao tác quản lý màn hình LCD thông qua phần mềm, bao gồm:

• Bật hoặc tắt màn hình.
• Chuyển nguồn tín hiệu.
• Điều chỉnh độ sáng.
• Điều chỉnh độ tương phản.
• Điều chỉnh màu sắc.
• Điều chỉnh độ sắc nét.
• Điều chỉnh vị trí hình ảnh theo chiều ngang.
• Điều chỉnh vị trí hình ảnh theo chiều dọc.

Việc đưa chức năng điều khiển màn hình vào cùng nền tảng giúp đơn giản hóa quy trình vận hành tại những video wall sử dụng nhiều panel LCD.

Nhiều phương thức điều khiển DS-C66S-S6

Hệ thống hỗ trợ điều khiển thông qua nhiều giao diện khác nhau, bao gồm:

• PC client.
• Web interface.
• Thiết bị Android.
• Thiết bị iOS.
• Network keyboard.
• Serial keyboard.
• Tablet theo hệ thống tương thích.

Khả năng cung cấp nhiều giao diện giúp đội ngũ vận hành lựa chọn phương thức điều khiển phù hợp cho từng nhiệm vụ.

Quản trị và bảo trì DS-C66S-S6 từ xa

Đối với hệ thống video wall chuyên nghiệp, khả năng bảo trì từ xa là yếu tố quan trọng không kém hiệu năng hiển thị.

DS-C66S-S6 hỗ trợ nhiều thao tác quản trị từ xa như:

• Đọc thông số thiết bị.
• Thay đổi cấu hình.
• Import cấu hình.
• Export cấu hình.
• Kiểm tra trạng thái hoạt động.
• Truy xuất system log.
• Khởi động lại thiết bị.
• Khôi phục cài đặt mặc định.
• Nâng cấp hệ thống.

Xuất log qua USB mặt trước

Log cũng có thể được xuất ra USB thông qua cổng ở mặt trước chassis. Đây là phương án thuận tiện khi kỹ thuật viên cần thu thập dữ liệu phục vụ kiểm tra hoặc hỗ trợ kỹ thuật trực tiếp tại công trình.

Cảnh báo lỗi hỗ trợ vận hành chủ động

DS-C66S-S6 hỗ trợ cơ chế tự động phát hiện nhiều trạng thái bất thường liên quan tới chassis và các sub-board.

Các tình trạng có thể được giám sát gồm:

• Mất kết nối mạng.
• Xung đột địa chỉ IP.
• Truy cập không hợp lệ.
• Nhiệt độ vượt giới hạn.
• Bất thường quạt.
• Trạng thái sub-board không bình thường.

Khả năng cảnh báo giúp đội ngũ kỹ thuật chủ động kiểm tra hệ thống thay vì chỉ phát hiện vấn đề sau khi video wall đã mất hình hoặc hoạt động bất thường.

Phân quyền người dùng thông qua nền tảng HCP

Hệ thống hỗ trợ user permission management thông qua nền tảng HCP. Các nhóm người dùng có thể được cấp quyền khác nhau đối với tài nguyên và module video wall.

Ví dụ:

• Nhân viên vận hành chỉ được phép chuyển scene.
• Trưởng ca có thể thay đổi bố cục.
• Kỹ thuật viên được quyền cấu hình thiết bị.
• Quản trị viên có quyền quản lý toàn hệ thống.

Phân quyền phù hợp giúp giảm nguy cơ thay đổi nhầm cấu hình quan trọng trong những command center có nhiều người cùng sử dụng hệ thống.

Đồng bộ thời gian bằng NTP

DS-C66S-S6 hỗ trợ đồng bộ thời gian thủ công hoặc thông qua NTP.

Trong hệ thống có nhiều camera, workstation, NVR và thiết bị xử lý, việc sử dụng thời gian đồng nhất đặc biệt hữu ích khi đối chiếu log, cảnh báo và sự kiện.

Thiết kế làm mát phù hợp chassis 2U

Chassis sử dụng một quạt với luồng khí làm mát theo hướng trái – phải. Thiết kế này phù hợp với cấu trúc rack 2U nhỏ gọn.

Khi triển khai thực tế, tủ rack vẫn cần được bố trí thông thoáng, có không gian phù hợp cho đường khí và được đặt trong môi trường có hệ thống điều hòa hoặc thông gió đáp ứng tải nhiệt của toàn bộ thiết bị.

Ứng dụng thực tế của DS-C66S-S6

Nhờ kiến trúc modular, khả năng xử lý nguồn 4K và các tính năng điều khiển video wall chuyên sâu, DS-C66S-S6 phù hợp với nhiều ứng dụng:

• Command center.
• Trung tâm giám sát an ninh.
• Trung tâm điều hành giao thông.
• Trung tâm điều hành đô thị thông minh.
• Phòng điều khiển nhà máy.
• Trung tâm vận hành điện và năng lượng.
• Trung tâm giám sát sân bay.
• Phòng điều hành nhà ga.
• Trung tâm dữ liệu.
• Video wall doanh nghiệp.
• Phòng chỉ huy.
• Phòng họp điều hành.
• Hệ thống GIS.
• Hệ thống SCADA.
• Hệ thống CCTV quy mô vừa và lớn.
• Video wall LCD.
• Màn hình LED pixel pitch nhỏ.

Vì sao nên lựa chọn DS-C66S-S6?

DS-C66S-S6 tạo được sự cân bằng đáng chú ý giữa kích thước chassis và khả năng mở rộng. Thiết kế 2U chỉ chiếm không gian rack tương đối nhỏ nhưng cung cấp 6 khe service board hỗ trợ mixed installation.

Khả năng hot-swap giúp việc bảo trì và mở rộng thuận tiện hơn, trong khi màn hình cảm ứng 4.5 inch hỗ trợ kiểm tra trạng thái trực tiếp tại chassis.

Về xử lý tín hiệu, nền tảng hỗ trợ DVI, HDMI, HDMI 4K, DP 4K, SDI và nguồn mạng tùy board, giúp hệ thống có khả năng tiếp nhận nhiều loại workstation và thiết bị AV.

Khả năng RGB888/RGB101010, 8-bit/10-bit, HDR10, HLG và adaptive frame rate giúp DS-C66S-S6 phù hợp hơn với những command center cần chất lượng hình ảnh cao.

Ở phía video wall, khả năng ghép đến 20 màn hình, quản lý 8 wall, 128 scene, nhiều lớp hiển thị, roaming, background và subtitle cung cấp đầy đủ công cụ cho nhiều kịch bản vận hành khác nhau.

Genlock, reverse keyboard/mouse control, ONVIF, decoding board, quản trị từ xa và phân quyền người dùng tiếp tục mở rộng khả năng tích hợp trong những hệ thống AV và giám sát chuyên nghiệp.

Lưu ý khi lựa chọn và triển khai DS-C66S-S6

DS-C66S-S6 là chassis modular, không phải cấu hình cố định

Đây là điểm quan trọng nhất trước khi yêu cầu báo giá. DS-C66S-S6 là chassis video wall với các khe service board. Khả năng đầu vào và đầu ra thực tế phụ thuộc vào loại board được lựa chọn.

Vì vậy, giá chassis không phản ánh toàn bộ chi phí của hệ thống video wall hoàn chỉnh.

Xác định số lượng nguồn đầu vào

Trước khi cấu hình cần thống kê rõ:

• Số nguồn HDMI Full HD.
• Số nguồn HDMI 4K.
• Số nguồn DisplayPort 4K.
• Số nguồn DVI.
• Số nguồn SDI.
• Số workstation.
• Số camera IP hoặc NVR.

Xác định số lượng màn hình đầu ra

Cần thống kê số lượng màn hình, loại màn hình và độ phân giải của từng thiết bị.

Một video wall LCD 4 × 4 sẽ có yêu cầu đầu ra hoàn toàn khác một màn hình LED siêu rộng dù cả hai đều được sử dụng trong command center.

Phân biệt nguồn 1080p và 4K

Không phải mọi nguồn đều cần sử dụng service board 4K. Nếu một workstation chỉ hoạt động ở 1920 × 1080, sử dụng board 2K phù hợp có thể giúp tối ưu số cổng và tài nguyên chassis.

Ngược lại, với workstation GIS hoặc media server thực sự cần 4K@60Hz, cần sử dụng service board đáp ứng đúng độ phân giải.

Tính số khe tổng thể trước khi mua board

Vì chassis có 6 khe mixed, số lượng input board, output board, decoding board và preview board cần được tính đồng thời.

Không nên lựa chọn từng board riêng lẻ mà không lập sơ đồ cấu hình tổng thể vì có thể xảy ra tình trạng đủ input nhưng thiếu khe dành cho output.

Chừa khe cho khả năng nâng cấp

Nếu dự án có kế hoạch bổ sung workstation hoặc màn hình trong tương lai, nên tính tài nguyên dự phòng ngay từ ban đầu.

Đây chính là một trong những lợi ích lớn nhất của kiến trúc modular: khả năng mở rộng khi chassis vẫn còn khe và tài nguyên xử lý phù hợp.

DS-C66S-S6 phù hợp hơn controller cấu hình cố định khi nào?

Một video wall controller cấu hình cố định thường có sẵn số lượng cổng input và output cụ thể. Giải pháp này có thể phù hợp với hệ thống nhỏ, nhu cầu ổn định và ít khả năng mở rộng.

DS-C66S-S6 phù hợp hơn khi dự án cần:

• Kết hợp nhiều loại nguồn.
• Thay đổi tỷ lệ input/output theo từng công trình.
• Sử dụng nguồn 4K.
• Video wall nhiều màn hình.
• Camera IP và nguồn AV trong cùng hệ thống.
• Khả năng mở rộng.
• Bảo trì theo service board.
• Scene và windowing phức tạp.

Nếu dự án chỉ cần hai hoặc ba màn hình và một vài nguồn HDMI cố định, chassis modular 6 khe có thể vượt quá nhu cầu. Ngược lại, với command center cần nhiều nguồn, nhiều màn hình và kế hoạch nâng cấp, cấu trúc modular mang lại lợi thế rõ rệt hơn.

DS-C66S-S6 phù hợp với hệ thống LCD hay LED?

Cả hai đều có thể là ứng dụng phù hợp nếu sử dụng service board đúng loại.

Với video wall LCD

Kỹ thuật viên cần xác định số panel, độ phân giải từng màn hình và loại output board phù hợp, chẳng hạn output Full HD hoặc 4K tùy cấu hình.

Với màn hình LED

Cần tính chi tiết độ phân giải vật lý, pixel pitch, số cabinet, receiving card và tải trên từng cổng mạng của LED controller board.

Không nên chọn cấu hình LED chỉ dựa trên kích thước màn hình hoặc số mét vuông.

Tư vấn DS-C66S-S6 và báo giá hệ thống video wall

DS-C66S-S6 là chassis video wall modular đáng cân nhắc cho các dự án cần một nền tảng xử lý mạnh nhưng vẫn tối ưu không gian rack. Thiết kế 2U, 6 khe mixed, service board hot-swap và màn hình IPS cảm ứng 4.5 inch tạo nền tảng thuận tiện cho cả triển khai và bảo trì.

Khả năng làm việc với DVI, HDMI, HDMI 4K, DisplayPort 4K, SDI và nguồn mạng giúp controller thích ứng với nhiều hệ thống nguồn. RGB 8/10-bit, HDR10, HLG, frame synchronization và adaptive frame rate tiếp tục đáp ứng những ứng dụng yêu cầu chất lượng hình ảnh cao.

Ở cấp độ video wall, khả năng ghép tới 20 màn hình, quản lý tới 8 video wall, lưu 128 scene, windowing, roaming, nhiều layer và hỗ trợ background tạo ra một nền tảng phù hợp cho command center, phòng giám sát và trung tâm vận hành chuyên nghiệp.

Tuy nhiên, DS-C66S-S6 không nên được báo giá như một thiết bị có cấu hình input/output cố định. Cấu hình thực tế phụ thuộc vào số lượng và loại service board được lựa chọn.

Để xây dựng giải pháp chính xác, khách hàng nên cung cấp số lượng nguồn tín hiệu, loại cổng DVI/HDMI/DP/SDI, độ phân giải từng nguồn, số lượng màn hình, loại LCD hoặc LED, độ phân giải màn hình, số camera IP/NVR, yêu cầu giải mã, nhu cầu preview, yêu cầu 4K/HDR và kế hoạch mở rộng hệ thống.

Từ các dữ liệu trên, đội ngũ kỹ thuật có thể tính số lượng input board, output board, decoding board và các thành phần cần thiết, đồng thời phân bổ 6 khe chassis hợp lý để tránh đầu tư dư thừa hoặc thiếu tài nguyên khi vận hành.

Liên hệ ngay để được tư vấn DS-C66S-S6, thiết kế cấu hình video wall theo số lượng nguồn và màn hình thực tế, lựa chọn service board phù hợp, tính toán hệ thống LCD/LED, hỗ trợ lắp đặt – cấu hình và nhận báo giá chi tiết cho từng dự án.
