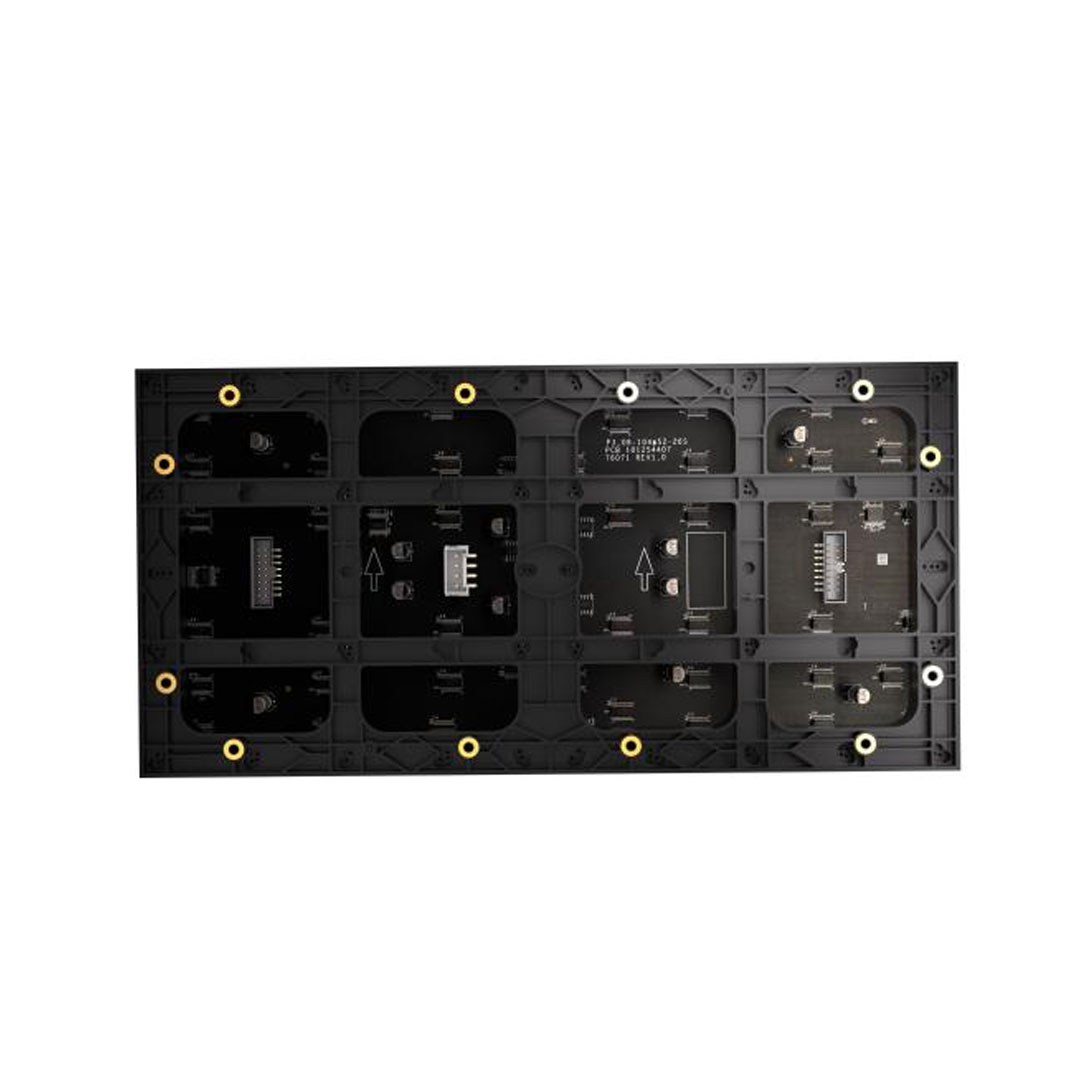

Module màn hình LED Hikvision DS-D41Q30CA-1PH P3.0 Indoor 320x160mm

Bạn cần xây dựng một màn hình LED trong nhà có thể ghép kích thước linh hoạt, hình ảnh liền mạch và chuyển động mượt nhưng vẫn cân bằng tốt giữa độ chi tiết và chi phí đầu tư? DS-D41Q30CA-1PH là module LED indoor Hikvision thuộc nhóm P3.0, sử dụng kích thước module 320 × 160 mm và tần số quét 3840 Hz, phù hợp với nhiều hệ thống hiển thị chuyên nghiệp trong nhà.

Điểm đáng chú ý của DS-D41Q30CA-1PH nằm ở khả năng ghép màn hình theo nhiều hướng, kích thước và hình dạng khác nhau, hướng tới bề mặt hình ảnh đồng đều, hạn chế đường đen giữa các khu vực hiển thị. Tần số quét 3840 Hz kết hợp khả năng xử lý grayscale lên tới 16 bit giúp nội dung chuyển động và các vùng chuyển sắc được thể hiện mượt mà hơn.

Với pixel pitch 3.076 mm, kích thước 320 × 160 × 16.6 mm, độ phân giải 104 × 52 pixel/module, độ sáng cân bằng trắng 600 cd/m² và tỷ lệ tương phản 3000:1, model này phù hợp cho nhiều dự án như màn hình hội trường, phòng họp, showroom, trung tâm điều hành, khu vực lễ tân, cửa hàng, trung tâm thương mại và hệ thống digital signage trong nhà.

DS-D41Q30CA-1PH là gì?

DS-D41Q30CA-1PH là module màn hình LED Hikvision sử dụng trong nhà, thuộc nhóm pixel pitch P3.0. Theo datasheet hiện hành, khoảng cách điểm ảnh thực tế của sản phẩm là 3.076 mm.

Khác với màn hình LCD hoặc TV có kích thước cố định, màn hình LED module được hình thành bằng cách kết hợp nhiều module thành cabinet hoặc một hệ hiển thị có kích thước theo yêu cầu. Phương pháp này giúp doanh nghiệp có thể thiết kế màn hình theo diện tích thực tế của công trình thay vì phụ thuộc vào một kích thước màn hình tiêu chuẩn.

DS-D41Q30CA-1PH đặc biệt phù hợp với những công trình cần:

• Màn hình LED kích thước lớn trong nhà.
• Khả năng tùy chỉnh chiều rộng và chiều cao.
• Hiển thị video, hình ảnh và nội dung quảng cáo.
• Refresh rate cao để nội dung chuyển động mượt hơn.
• Màn hình có độ sáng phù hợp môi trường indoor.
• Khả năng ghép nhiều module thành bề mặt hiển thị thống nhất.
• Hệ thống có thể thiết kế theo nhiều tỷ lệ khác nhau.

Điểm nổi bật của DS-D41Q30CA-1PH

Pixel pitch 3.076 mm cân bằng độ chi tiết và quy mô màn hình

DS-D41Q30CA-1PH có pixel pitch 3.076 mm và được xếp trong nhóm P3.0. Pixel pitch thể hiện khoảng cách giữa tâm của hai điểm ảnh LED liền kề và là một trong những thông số quan trọng nhất khi lựa chọn màn hình LED.

Khoảng cách điểm ảnh nhỏ hơn thường tạo mật độ pixel lớn hơn trên cùng diện tích. Với DS-D41Q30CA-1PH, mật độ điểm ảnh đạt khoảng 105.625 pixel/m², phù hợp với các không gian trong nhà có khoảng cách quan sát trung bình.

Cấu hình này có thể đáp ứng tốt nhiều loại nội dung như:

• Video giới thiệu doanh nghiệp.
• Hình ảnh sản phẩm.
• Logo và bộ nhận diện thương hiệu.
• Nội dung quảng cáo.
• Slide thuyết trình.
• Bảng thông tin điện tử.
• Dashboard và dữ liệu trực quan.
• Video sự kiện và nội dung truyền thông.

Nếu người xem đứng rất gần màn hình hoặc thường xuyên cần đọc chữ nhỏ, doanh nghiệp nên so sánh thêm các dòng pixel pitch nhỏ hơn. Ngược lại, khi khoảng cách xem phù hợp và màn hình có diện tích lớn, P3.0 có thể tạo sự cân bằng tốt hơn giữa chi tiết hiển thị và ngân sách.

Kích thước module 320 × 160 mm dễ xây dựng hệ màn hình

DS-D41Q30CA-1PH có kích thước 320 × 160 × 16.6 mm. Đây là định dạng module hình chữ nhật với tỷ lệ chiều rộng gấp đôi chiều cao.

Thiết kế module cho phép đơn vị thi công bố trí nhiều module trong cabinet hoặc hệ khung phù hợp để xây dựng màn hình theo kích thước yêu cầu.

Khi lập cấu hình màn hình, kỹ thuật viên cần tính đồng thời:

• Số lượng module theo chiều ngang.
• Số lượng module theo chiều dọc.
• Kích thước cabinet hoặc kết cấu chứa module.
• Tổng độ phân giải màn hình.
• Tải pixel của controller.
• Nguồn điện.
• Receiving card.
• Đường tín hiệu.
• Phương án bảo trì.

Nhờ cấu trúc module, kích thước cuối cùng của màn hình không bị giới hạn giống như TV thương mại thông thường.

Độ phân giải 104 × 52 pixel trên mỗi module

Mỗi DS-D41Q30CA-1PH cung cấp độ phân giải 104 × 52 pixel.

Thông số này đặc biệt quan trọng khi thiết kế hệ thống bởi độ phân giải cuối cùng của màn hình được xác định dựa trên tổng số module theo chiều ngang và chiều dọc.

Ví dụ, nếu một cấu hình sử dụng 10 module theo chiều ngang và 10 module theo chiều dọc, độ phân giải hình học của khu vực LED sẽ tương ứng:

• Chiều ngang: 10 × 104 = 1040 pixel.
• Chiều dọc: 10 × 52 = 520 pixel.

Đây chỉ là ví dụ tính toán đơn giản. Khi triển khai thực tế, tổng độ phân giải phải được xác định theo kích thước màn hình cuối cùng và được đối chiếu với khả năng xử lý của controller.

Refresh rate 3840Hz cho hình ảnh chuyển động mượt

Một trong những ưu điểm nổi bật của DS-D41Q30CA-1PH là tần số quét 3840 Hz.

Refresh rate cao giúp màn hình tái tạo nội dung chuyển động ổn định và mượt hơn. Đây là yếu tố đáng chú ý đối với những hệ thống thường xuyên trình chiếu:

• Video quảng cáo.
• Animation.
• Motion graphics.
• Nội dung sự kiện.
• Video sản phẩm.
• Hình ảnh chuyển động liên tục.

Refresh rate cao cũng là thông số đáng quan tâm khi màn hình thường xuyên nằm trong khung hình camera. Tuy nhiên, chất lượng ghi hình thực tế còn phụ thuộc vào shutter speed, frame rate, độ sáng, controller và thiết lập của hệ thống camera.

Grayscale lên tới 16 bit cho nhiều chi tiết hình ảnh

DS-D41Q30CA-1PH hỗ trợ grayscale lên tới 16 bit. Khả năng xử lý thang xám cao giúp màn hình tái tạo được nhiều cấp độ sáng tối hơn, đặc biệt hữu ích với các vùng gradient và hình ảnh có nhiều chi tiết trong vùng tối.

Điều này có giá trị với các nội dung như:

• Video thương hiệu cao cấp.
• Hình ảnh thời trang.
• Quảng cáo mỹ phẩm.
• Phối cảnh kiến trúc.
• Video ô tô.
• Animation có nhiều vùng chuyển sắc.
• Hình ảnh nền tối.

Độ sáng 600 cd/m² phù hợp môi trường trong nhà

DS-D41Q30CA-1PH có độ sáng cân bằng trắng 600 cd/m², phù hợp với định vị màn hình LED indoor.

Trong môi trường trong nhà, màn hình không phải cạnh tranh trực tiếp với ánh sáng mặt trời như hệ LED outdoor. Điều quan trọng hơn là tạo mức sáng đủ rõ nhưng vẫn mang lại trải nghiệm xem dễ chịu ở khoảng cách phù hợp.

Độ sáng thực tế nên được cân chỉnh theo:

• Ánh sáng trong phòng.
• Khoảng cách người xem.
• Màu nền của nội dung.
• Thời gian màn hình hoạt động.
• Yêu cầu camera nếu có.

Không nhất thiết vận hành màn hình ở độ sáng tối đa trong mọi tình huống.

Tỷ lệ tương phản 3000:1 tăng chiều sâu hình ảnh

DS-D41Q30CA-1PH đạt tỷ lệ tương phản 3000:1. Tương phản thể hiện khả năng tạo khác biệt giữa vùng sáng và vùng tối của hình ảnh.

Đối với nội dung quảng cáo, video thương hiệu hoặc hình ảnh có nền tối, tương phản tốt giúp chủ thể nổi bật hơn và tạo cảm giác hình ảnh có chiều sâu.

Đây là yếu tố nên được đánh giá đồng thời với độ sáng, grayscale và chất lượng nội dung nguồn thay vì xem riêng lẻ.

Độ đồng đều độ sáng từ 97%

Độ đồng đều độ sáng của DS-D41Q30CA-1PH đạt ≥ 97%.

Thông số này đặc biệt quan trọng đối với màn hình LED bởi một bức tường LED lớn được tạo thành từ rất nhiều module. Nếu mức sáng giữa các module chênh lệch đáng kể, người xem có thể nhận ra các vùng sáng tối khác nhau.

Khả năng đồng đều tốt giúp toàn bộ màn hình tạo cảm giác thống nhất hơn, đặc biệt với:

• Nền màu đơn sắc.
• Slide doanh nghiệp.
• Logo thương hiệu.
• Hình ảnh sản phẩm.
• Nội dung có vùng màu lớn.

Góc nhìn rộng 160° theo cả hai chiều

DS-D41Q30CA-1PH cung cấp góc nhìn khoảng 160° theo chiều ngang và 160° theo chiều dọc.

Góc nhìn rộng rất có giá trị tại những không gian có người xem phân bố ở nhiều vị trí thay vì chỉ đứng chính diện.

Ví dụ:

• Phòng hội nghị rộng.
• Hội trường.
• Trung tâm thương mại.
• Khu vực lễ tân.
• Showroom.
• Không gian triển lãm.
• Cửa hàng bán lẻ.

Nhiệt độ màu 3000–10000K có thể điều chỉnh

Nhiệt độ màu của DS-D41Q30CA-1PH có thể điều chỉnh trong khoảng 3000–10000K.

Khả năng điều chỉnh giúp kỹ thuật viên cân bằng màn hình theo loại nội dung, hệ thống ánh sáng xung quanh hoặc yêu cầu màu sắc của dự án.

Trong môi trường sự kiện hoặc studio, việc cân chỉnh nhiệt độ màu cũng nên được xem xét cùng ánh sáng sân khấu và camera để đạt hiệu quả hình ảnh phù hợp.

Khả năng ghép hình liền mạch của DS-D41Q30CA-1PH

Một ưu điểm quan trọng được Hikvision nhấn mạnh trên DS-D41Q30CA-1PH là khả năng hỗ trợ ghép hình theo nhiều hướng, kích thước và hình dạng khác nhau.

Mục tiêu của hệ thống LED module là tạo một bề mặt hiển thị lớn nhưng vẫn giữ hình ảnh đồng đều và hạn chế các đường đen gây phân tách nội dung.

Đây là khác biệt đáng chú ý so với việc ghép nhiều màn hình LCD truyền thống. Với màn hình LCD, viền vật lý của từng tấm có thể tạo đường chia giữa các hình ảnh. Hệ LED module không sử dụng bezel theo cùng cách, nhờ đó thích hợp với những dự án cần một bề mặt hình ảnh lớn và thống nhất.

DS-D41Q30CA-1PH phù hợp với những ứng dụng nào?

Phòng họp và hội nghị doanh nghiệp

Trong phòng họp lớn, màn hình LED có lợi thế về khả năng tùy chỉnh kích thước. DS-D41Q30CA-1PH có thể được sử dụng trong hệ thống trình chiếu slide, video doanh nghiệp, dashboard và nội dung hội nghị.

Pixel pitch P3.0 phù hợp với những phòng có khoảng cách quan sát hợp lý, trong khi refresh rate 3840 Hz hỗ trợ tốt nội dung video chuyển động.

Hội trường và trung tâm sự kiện

Hội trường thường cần màn hình có diện tích lớn hơn TV hoặc màn hình thương mại thông thường.

Khả năng ghép module giúp hệ DS-D41Q30CA-1PH có thể được xây dựng theo tỷ lệ phù hợp với sân khấu, phục vụ:

• Thuyết trình.
• Hội nghị.
• Chương trình nội bộ.
• Video giới thiệu.
• Sự kiện doanh nghiệp.

Showroom và khu trưng bày sản phẩm

Màn hình LED kích thước lớn có thể trở thành điểm nhấn thị giác tại showroom. Nội dung có thể gồm video sản phẩm, key visual, animation, bảng thông số hoặc các chương trình quảng bá.

Refresh rate cao và khả năng hiển thị màu sắc đồng đều giúp DS-D41Q30CA-1PH phù hợp với những hệ thống digital display có nội dung chuyển động thường xuyên.

Trung tâm thương mại và cửa hàng bán lẻ

DS-D41Q30CA-1PH có thể được ứng dụng trong màn hình quảng cáo tại:

• Cửa hàng thời trang.
• Cửa hàng công nghệ.
• Khu vực lễ tân trung tâm thương mại.
• Khu vực khuyến mãi.
• Quầy thương hiệu.
• Không gian trải nghiệm sản phẩm.

Khả năng thiết kế kích thước tùy chỉnh giúp màn hình có thể được bố trí phù hợp hơn với kiến trúc thực tế.

Trung tâm điều hành và phòng giám sát

Trong một số trung tâm điều hành, màn hình LED có thể được sử dụng để trình bày dashboard, bản đồ, trạng thái hệ thống hoặc nhiều nguồn dữ liệu trên một diện tích lớn.

Khi thiết kế cho nhu cầu này, cần đánh giá kỹ khoảng cách người vận hành, kích thước chữ và độ phân giải tổng thể để xác định P3.0 có đáp ứng yêu cầu hay cần pixel pitch nhỏ hơn.

Khách sạn và khu vực lễ tân

DS-D41Q30CA-1PH có thể được sử dụng làm màn hình digital signage tại sảnh khách sạn hoặc trung tâm hội nghị để trình chiếu:

• Thông tin sự kiện.
• Video thương hiệu.
• Quảng cáo dịch vụ.
• Thông tin chỉ dẫn.
• Chương trình khuyến mãi.

Trường học và cơ sở đào tạo

Đối với hội trường hoặc không gian sinh hoạt chung có diện tích lớn, màn hình LED có thể phục vụ lễ khai giảng, hội thảo, thuyết trình, video đào tạo và các chương trình ngoại khóa.

DS-D41Q30CA-1PH có phù hợp với camera không?

Refresh rate 3840 Hz là lợi thế đáng chú ý khi màn hình xuất hiện trong khung hình camera. Tần số quét cao giúp giảm nguy cơ xuất hiện những dải quét hoặc nhấp nháy trong một số điều kiện ghi hình.

Tuy nhiên, không nên coi refresh rate là yếu tố duy nhất. Nếu màn hình được sử dụng cho studio, livestream hoặc sự kiện quay chuyên nghiệp, đội kỹ thuật nên kiểm tra đồng thời:

• Frame rate của camera.
• Shutter speed.
• Refresh rate của LED.
• Mức sáng màn hình.
• Controller.
• Tần số nguồn hình.
• Phương án đồng bộ tín hiệu.

Việc test camera trực tiếp trước khi chương trình bắt đầu luôn là bước nên thực hiện đối với các sự kiện quan trọng.

DS-D41Q30CA-1PH P3.0 phù hợp khoảng cách xem nào?

Khoảng cách xem không nên được xác định bằng một con số duy nhất bởi trải nghiệm thực tế còn phụ thuộc vào loại nội dung, kích thước chữ, tổng kích thước màn hình và kỳ vọng của người xem.

Về nguyên tắc lựa chọn, P3.0 phù hợp hơn với khoảng cách trung bình so với những dòng P1.x hoặc P2.0. Nếu khách thường xuyên đứng rất gần và cần đọc nội dung chi tiết, nên cân nhắc pixel pitch nhỏ hơn.

Ngược lại, khi màn hình lớn, khoảng cách quan sát xa hơn và nội dung chủ yếu là video hoặc hình ảnh, P3.0 có thể mang lại hiệu quả đầu tư phù hợp hơn.

DS-D41Q30CA-1PH khác module P2.0 như thế nào?

Doanh nghiệp không nên mặc định pixel pitch nhỏ nhất luôn là lựa chọn tốt nhất. Pixel pitch phù hợp nhất là loại đáp ứng đủ chất lượng hình ảnh tại khoảng cách xem thực tế với mức đầu tư hợp lý.

Cách tính số lượng module DS-D41Q30CA-1PH

Mỗi module có kích thước 0,32 × 0,16 m. Để tính số lượng cơ bản, có thể xác định số module theo từng chiều của màn hình.

Ví dụ cần xây dựng vùng hiển thị danh nghĩa rộng 3,2 m và cao 1,6 m:

• Chiều ngang: 3,2 / 0,32 = 10 module.
• Chiều cao: 1,6 / 0,16 = 10 module.
• Tổng: 10 × 10 = 100 module.
• Độ phân giải ngang: 10 × 104 = 1040 pixel.
• Độ phân giải dọc: 10 × 52 = 520 pixel.

Đây chỉ là phép tính module về mặt hình học. Hệ thống hoàn chỉnh còn cần cabinet hoặc kết cấu, bộ nguồn, receiving card, sending controller, dây tín hiệu, dây nguồn và các phụ kiện liên quan.

Công suất của DS-D41Q30CA-1PH cần tính như thế nào?

Theo datasheet, mức tiêu thụ điện tối đa của DS-D41Q30CA-1PH là khoảng ≤ 420 W/m² và mức trung bình nhỏ hơn 180 W/m².

Ví dụ với một màn hình diện tích 10 m²:

• Công suất cực đại tham chiếu: 10 × 420 W = tối đa khoảng 4,2 kW.
• Công suất trung bình tham chiếu: dưới khoảng 1,8 kW.

Khi thiết kế điện thực tế, kỹ thuật viên không nên lấy đúng công suất lý thuyết làm giới hạn nguồn. Cần có hệ số dự phòng, chia tải phù hợp, lựa chọn dây dẫn, bộ nguồn và thiết bị bảo vệ theo cấu hình công trình.

Những lưu ý trước khi lắp DS-D41Q30CA-1PH

Xác định khoảng cách xem trước khi chọn P3.0

Đây là một trong những bước quan trọng nhất. Nếu khán giả ở quá gần và nội dung chứa nhiều chữ nhỏ, P3.0 có thể không đem lại trải nghiệm tương đương P2.0 hoặc pixel pitch nhỏ hơn.

Ngược lại, sử dụng pixel pitch rất nhỏ cho màn hình lớn nhưng người xem ở xa có thể khiến ngân sách tăng mà lợi ích thực tế không tương xứng.

Tính tổng độ phân giải trước khi chọn controller

Controller cần được lựa chọn theo tổng số pixel của màn hình, không phải chỉ theo số mét vuông.

Cần xác định:

• Số module ngang.
• Số module dọc.
• Độ phân giải mỗi module.
• Tổng pixel toàn màn hình.
• Số receiving card.
• Cấu trúc đi dây tín hiệu.
• Yêu cầu backup nếu có.

Lên cấu hình nguồn trước khi thi công

Màn hình LED lớn có thể yêu cầu nhiều bộ nguồn và nhiều nhánh điện. Phương án nguồn nên được xác định cùng thiết kế cabinet thay vì chờ đến khi lắp đặt mới tính.

Đánh giá khả năng bảo trì

Một màn hình có thể hiển thị tốt nhưng vẫn gây khó khăn vận hành nếu kỹ thuật viên không có phương án tiếp cận module, nguồn hoặc receiving card.

Vì vậy, bản vẽ kết cấu nên tính trước hướng bảo trì và khoảng trống thao tác phù hợp.

Kiểm tra màu và độ sáng sau khi lắp nhiều module

Sau khi ghép toàn màn hình, hệ thống nên được cân chỉnh để đạt mức sáng và màu đồng đều giữa các khu vực.

Điều này đặc biệt quan trọng với những màn hình hiển thị nền trắng, nền màu đồng nhất hoặc nội dung nhận diện thương hiệu có yêu cầu màu sắc chặt chẽ.

Ưu tiên module đồng bộ cho cùng một màn hình

Đối với màn hình lớn, khách hàng nên xây dựng cấu hình bằng các module đúng model và được kiểm tra đồng bộ. Việc trộn module khác phiên bản hoặc có đặc tính hiển thị khác nhau có thể làm tăng khó khăn trong quá trình cân chỉnh.

Có nên lựa chọn DS-D41Q30CA-1PH?

Nếu dự án cần một hệ thống màn hình LED indoor có pixel pitch khoảng P3.0, module 320 × 160 mm, refresh rate 3840 Hz, khả năng ghép linh hoạt và độ sáng phù hợp môi trường trong nhà, DS-D41Q30CA-1PH là model đáng cân nhắc.

Sản phẩm đặc biệt phù hợp với màn hình hội trường, showroom, khu vực lễ tân, trung tâm thương mại, cửa hàng, hội nghị và các hệ digital signage có diện tích từ vừa đến lớn.

Refresh rate 3840 Hz tạo lợi thế cho nội dung video, grayscale tới 16 bit hỗ trợ các vùng chuyển sắc, trong khi độ sáng 600 cd/m² và tương phản 3000:1 đáp ứng định vị indoor của sản phẩm.

Tuy nhiên, nếu khoảng cách xem cực gần hoặc màn hình thường xuyên phải hiển thị chữ rất nhỏ, khách hàng nên so sánh thêm các model P2.0, P1.5 hoặc pixel pitch nhỏ hơn trước khi quyết định. Ngược lại, nếu khoảng cách xem lớn, việc lựa chọn P3.0 có thể giúp tối ưu ngân sách tốt hơn.

Liên hệ báo giá và tư vấn DS-D41Q30CA-1PH

DS-D41Q30CA-1PH là module LED Hikvision indoor P3.0 hướng tới các hệ thống hiển thị cần kích thước linh hoạt, refresh rate 3840 Hz, khả năng ghép hình liền mạch và chất lượng hình ảnh ổn định trong môi trường trong nhà.

Để xây dựng cấu hình chính xác, khách hàng nên cung cấp trước kích thước màn hình dự kiến, khoảng cách xem gần nhất, loại nội dung trình chiếu, vị trí lắp đặt, thời gian vận hành và nhu cầu camera hoặc livestream.

Từ các thông tin trên, đơn vị kỹ thuật có thể tính số lượng module, tổng độ phân giải, cabinet, nguồn điện, receiving card, controller, dây tín hiệu và kết cấu lắp đặt phù hợp.

Liên hệ với chúng tôi để nhận báo giá DS-D41Q30CA-1PH và tư vấn giải pháp màn hình LED Hikvision hoàn chỉnh. Với những công trình có diện tích lớn, việc khảo sát mặt bằng và xây dựng bản vẽ ngay từ đầu giúp xác định chính xác số lượng module, độ phân giải, công suất, phương án bảo trì và chi phí đầu tư, qua đó hạn chế phát sinh trong quá trình thi công.
