Bo mạch đầu ra HDMI Hikvision DS-C66S-04HO 4 kênh cho Video Wall

DS-C66S-04HO là bo mạch đầu ra HDMI 4 kênh chuyên dụng của Hikvision dành cho hệ thống Video Wall Controller. Sản phẩm cung cấp 4 giao diện HDMI 1.4, hỗ trợ truyền hình ảnh kết hợp âm thanh trên cùng kết nối HDMI, đồng thời đáp ứng nhiều mức độ phân giải đầu ra và khả năng hiển thị nhiều lớp nội dung. Đây là lựa chọn phù hợp cho các trung tâm điều hành, phòng giám sát, hệ thống màn hình ghép và những dự án hiển thị chuyên nghiệp cần phân phối tín hiệu HDMI ổn định từ bộ điều khiển tới thiết bị hiển thị.

Không chỉ đóng vai trò xuất tín hiệu hình ảnh, DS-C66S-04HO còn hỗ trợ âm thanh in-band, tốc độ lấy mẫu 48 kHz, 16 lớp 2K/4K trên mỗi cổng và khả năng tải màn hình LED với độ phân giải tùy chỉnh. Nhờ đó, board tạo ra phương án triển khai linh hoạt cho cả Video Wall sử dụng màn hình HDMI thông thường và một số cấu hình màn hình LED tương thích.

Giới thiệu bo mạch đầu ra DS-C66S-04HO

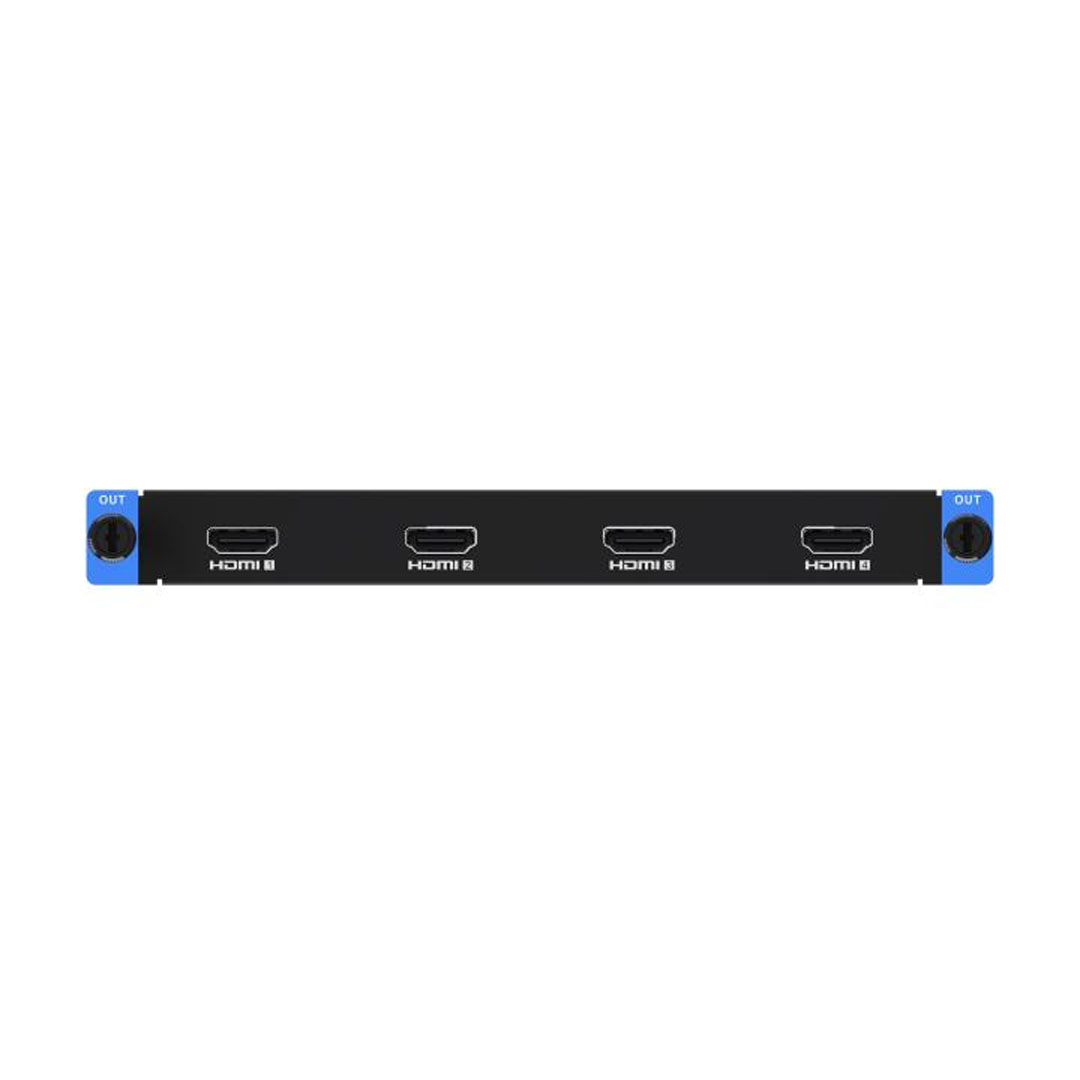

DS-C66S-04HO Hikvision là bo mạch đầu ra được thiết kế để lắp vào hệ thống Video Wall Controller dòng C66S. Board đảm nhiệm nhiệm vụ đưa tín hiệu hình ảnh đã được bộ điều khiển xử lý tới màn hình thông qua giao diện HDMI.

Với 4 cổng đầu ra HDMI trên một bo mạch, hệ thống có thể phân phối tín hiệu tới nhiều màn hình hoặc nhiều vùng hiển thị tùy theo cấu hình Video Wall thực tế. Điều này đặc biệt hữu ích trong những dự án cần tổ chức nhiều màn hình trong cùng một phòng điều hành hoặc trung tâm giám sát.

Sản phẩm sử dụng giao diện HDMI 1.4, hỗ trợ cả hình ảnh và âm thanh nhúng. Nhờ đó, trong các ứng dụng phù hợp, một đường HDMI có thể đồng thời mang tín hiệu video và audio tới thiết bị hiển thị.

Những tính năng nổi bật của DS-C66S-04HO

Trang bị 4 cổng HDMI đầu ra độc lập

Điểm nổi bật đầu tiên của DS-C66S-04HO là hệ thống 4 giao diện HDMI đầu ra. Số lượng cổng này cho phép một bo mạch phục vụ nhiều màn hình trong cấu hình Video Wall.

Trong hệ thống điều khiển màn hình ghép, việc có nhiều đầu ra trên cùng board giúp kỹ thuật viên dễ dàng xây dựng cấu hình theo số lượng màn hình cần sử dụng, đồng thời thuận tiện hơn khi mở rộng hệ thống.

Tùy kiến trúc Video Wall, mỗi cổng có thể được sử dụng để cấp tín hiệu tới một thiết bị hiển thị hoặc một phần của hệ thống trình chiếu chuyên nghiệp.

Sử dụng giao diện HDMI 1.4 phổ biến

DS-C66S-04HO sử dụng HDMI 1.4 làm chuẩn giao diện đầu ra video. Đây là giao diện quen thuộc trên nhiều loại màn hình thương mại, thiết bị hiển thị và hệ thống AV chuyên nghiệp.

Việc sử dụng HDMI giúp thuận tiện hơn khi kết nối controller với màn hình có đầu vào tương thích, hạn chế nhu cầu chuyển đổi sang một chuẩn tín hiệu khác trong những cấu hình phù hợp.

Hỗ trợ nhiều độ phân giải đầu ra

Board hỗ trợ nhiều mức độ phân giải đầu ra phổ biến, mang lại sự linh hoạt khi sử dụng với các màn hình có độ phân giải khác nhau.

Một số độ phân giải được hỗ trợ gồm:

• 1920 × 1200@60 Hz.
• 1920 × 1080@60 Hz.
• 1600 × 1200@60 Hz.
• 1680 × 1050@60 Hz.
• 1280 × 1024@60 Hz.
• 1280 × 720@60 Hz.
• 1024 × 768@60 Hz.

Khả năng hỗ trợ nhiều chuẩn độ phân giải giúp DS-C66S-04HO dễ thích nghi với hệ thống màn hình đang sử dụng hoặc các dự án nâng cấp từ cấu hình cũ.

Hỗ trợ 16 lớp 2K/4K trên mỗi cổng

Một đặc tính đáng chú ý của DS-C66S-04HO Hikvision là khả năng hỗ trợ 16 lớp 2K/4K trên mỗi cổng trong hệ thống Video Wall.

Khả năng xử lý nhiều lớp nội dung đặc biệt hữu ích trong phòng điều hành và trung tâm giám sát, nơi người vận hành thường cần bố trí đồng thời nhiều cửa sổ, nguồn camera, bảng dữ liệu hoặc nội dung ứng dụng trên một không gian hiển thị lớn.

Việc tổ chức nhiều lớp cho phép hệ thống linh hoạt hơn khi bố trí nội dung thay vì chỉ hiển thị một nguồn hình ảnh cố định.

Hỗ trợ HDMI composite audio output

DS-C66S-04HO hỗ trợ HDMI composite audio output, nghĩa là âm thanh có thể được truyền cùng tín hiệu hình ảnh thông qua kết nối HDMI trong cấu hình tương thích.

Board cung cấp 4 giao diện âm thanh in-band, tương ứng với các đường tín hiệu HDMI đầu ra, giúp giảm nhu cầu sử dụng thêm đường cáp audio riêng trong những hệ thống cần xuất đồng thời cả hình ảnh và âm thanh.

Âm thanh hỗ trợ tần số lấy mẫu 48 kHz

Phần âm thanh của DS-C66S-04HO hỗ trợ tần số lấy mẫu 48 kHz. Đây là thông số phù hợp cho nhiều hệ thống AV và trình chiếu chuyên nghiệp.

Khả năng truyền audio đi cùng HDMI giúp board phù hợp với phòng họp, trung tâm trình chiếu, khu vực điều hành hoặc các hệ thống màn hình có tích hợp chức năng phát âm thanh.

Hỗ trợ màn hình LED với độ phân giải tùy chỉnh

Ngoài các độ phân giải HDMI tiêu chuẩn, DS-C66S-04HO còn hỗ trợ chế độ đầu ra dành cho màn hình LED với khả năng tùy chỉnh độ phân giải.

Theo thông số kỹ thuật, phạm vi tải LED gồm:

• Tải tối đa trên một cổng: 2,6 MP.
• Chiều rộng từ 144 đến 3840 pixel.
• Chiều cao từ 144 đến 2160 pixel.
• Hỗ trợ đầu ra tải 60 Hz.

Khả năng tùy chỉnh này tạo thêm phương án triển khai khi hệ thống sử dụng màn hình LED có độ phân giải hoặc tỷ lệ không theo chuẩn màn hình thông thường.

DS-C66S-04HO mang lại lợi ích gì cho hệ thống Video Wall?

Trong một hệ thống Video Wall, board đầu ra là thành phần quan trọng đảm nhiệm việc đưa nội dung từ controller tới màn hình thực tế. Khả năng cung cấp nhiều cổng, hỗ trợ nhiều lớp và tương thích nhiều độ phân giải ảnh hưởng trực tiếp tới tính linh hoạt của toàn hệ thống.

DS-C66S-04HO đáp ứng nhu cầu này bằng 4 cổng HDMI đầu ra kết hợp khả năng xử lý nhiều layer trên mỗi cổng, giúp hệ thống thích nghi với nhiều kịch bản hiển thị khác nhau.

Tăng số lượng màn hình HDMI có thể kết nối

Việc tích hợp 4 HDMI output giúp một board có thể đưa tín hiệu tới nhiều thiết bị hiển thị. Với hệ thống lớn, người thiết kế có thể tính toán số lượng board cần thiết dựa trên số lượng màn hình thực tế.

Cách tiếp cận theo module cũng giúp hệ thống dễ mở rộng hơn khi nhu cầu hiển thị thay đổi trong tương lai.

Đơn giản hóa kết nối hình ảnh và âm thanh

Nhờ HDMI composite audio output, hình ảnh và âm thanh có thể được truyền trên cùng một đường HDMI trong hệ thống tương thích.

Điều này giúp giảm số lượng đường cáp riêng cho audio, đặc biệt hữu ích trong các không gian AV nơi màn hình hoặc thiết bị cuối có thể trực tiếp xử lý âm thanh HDMI.

Linh hoạt khi hiển thị nhiều nguồn nội dung

Khả năng hỗ trợ 16 lớp 2K/4K trên mỗi cổng tạo điều kiện để Video Wall bố trí nhiều nội dung cùng lúc.

Đối với trung tâm điều hành, một màn hình lớn có thể cần đồng thời hiển thị camera CCTV, hệ thống bản đồ, dashboard, dữ liệu vận hành hoặc nội dung từ máy tính. Khả năng làm việc với nhiều lớp giúp hệ thống phù hợp hơn với những môi trường này.

DS-C66S-04HO phù hợp với những ứng dụng nào?

DS-C66S-04HO Hikvision có thể được cân nhắc trong nhiều dự án hiển thị chuyên nghiệp sử dụng Video Wall Controller tương thích như:

• Trung tâm điều hành và command center.
• Trung tâm giám sát CCTV.
• Phòng điều khiển sản xuất.
• Network Operations Center.
• Security Operations Center.
• Trung tâm dữ liệu.
• Hệ thống Video Wall doanh nghiệp.
• Phòng họp và phòng chỉ huy.
• Hệ thống hiển thị thông tin tập trung.
• Các dự án cần đưa nhiều đầu ra HDMI từ Video Wall Controller tới màn hình.

Khả năng phù hợp thực tế cần được xác định dựa trên chassis controller, số lượng màn hình, độ phân giải, loại giao diện đầu vào của màn hình và cấu trúc hiển thị mong muốn.

Khi nào nên lựa chọn DS-C66S-04HO?

DS-C66S-04HO là lựa chọn đáng cân nhắc khi dự án có một hoặc nhiều yêu cầu sau:

• Cần 4 đầu ra HDMI trên một bo mạch.
• Màn hình sử dụng đầu vào HDMI.
• Cần truyền đồng thời hình ảnh và âm thanh qua HDMI.
• Cần hiển thị nhiều lớp nội dung trong hệ thống Video Wall.
• Cần hỗ trợ các độ phân giải phổ biến như 1080P hoặc 1920 × 1200.
• Cần khả năng tải màn hình LED với độ phân giải tùy chỉnh.
• Cần đầu ra tải LED tối đa 2,6 MP trên một cổng.
• Đang xây dựng hoặc mở rộng Video Wall Controller Hikvision tương thích.

Độ phân giải nào được DS-C66S-04HO hỗ trợ?

DS-C66S-04HO hỗ trợ nhiều độ phân giải màn hình khác nhau thay vì chỉ giới hạn ở một cấu hình duy nhất.

Trong đó, các lựa chọn đáng chú ý gồm Full HD 1920 × 1080@60 Hz và 1920 × 1200@60 Hz. Ngoài ra, board còn hỗ trợ nhiều chuẩn thấp hơn để tăng tính tương thích với hệ thống màn hình hiện hữu.

Đối với màn hình LED, hệ thống còn có thể sử dụng chế độ độ phân giải tùy chỉnh trong giới hạn tải được nhà sản xuất quy định.

Khả năng tải LED 2,6 MP trên DS-C66S-04HO được hiểu như thế nào?

Trong chế độ sử dụng cho màn hình LED tương thích, mỗi cổng có khả năng tải tối đa 2,6 triệu pixel.

Khi thiết kế màn hình LED, cần tính tổng số pixel của vùng được giao cho từng cổng:

Tổng pixel = độ phân giải ngang × độ phân giải dọc.

Tổng tải của vùng màn hình được phân bổ cho một cổng không nên vượt quá giới hạn 2,6 MP.

Ngoài tổng số pixel, cấu hình tùy chỉnh còn cần nằm trong dải chiều rộng 144 – 3840 pixel và chiều cao 144 – 2160 pixel theo thông số của board.

Trong dự án thực tế, cần kiểm tra thêm kiến trúc LED, thiết bị nhận tín hiệu và khả năng tương thích toàn hệ thống trước khi áp dụng cấu hình tùy chỉnh.

DS-C66S-04HO có xuất cả âm thanh qua HDMI không?

Có. Một trong những tính năng chính được Hikvision công bố cho DS-C66S-04HO là khả năng hỗ trợ HDMI composite audio output.

Board cung cấp 4 đường âm thanh in-band và sử dụng tần số lấy mẫu 48 kHz. Điều này giúp tín hiệu audio được truyền cùng video trên kết nối HDMI khi thiết bị đầu cuối hỗ trợ.

Đối với ứng dụng chỉ cần hình ảnh, người dùng có thể tập trung vào cấu hình Video Wall. Với hệ thống yêu cầu cả âm thanh, cần kiểm tra thêm khả năng nhận và phát audio của màn hình hoặc thiết bị downstream.

DS-C66S-04HO khác board HDMI input như thế nào?

Đây là vấn đề quan trọng cần phân biệt khi lựa chọn linh kiện cho Video Wall Controller.

Board HDMI input được sử dụng để đưa tín hiệu từ thiết bị nguồn như máy tính, media player hoặc thiết bị AV vào controller.

Trong khi đó, DS-C66S-04HO là board HDMI output, tức tín hiệu đã được controller xử lý sẽ được xuất qua các cổng HDMI tới màn hình hoặc thiết bị hiển thị.

Nếu lựa chọn nhầm input board và output board, cấu hình hệ thống sẽ không đúng mục đích sử dụng. Vì vậy, cần xác định rõ hướng tín hiệu trước khi đặt hàng.

Cách xác định số lượng DS-C66S-04HO cần cho dự án

Số lượng board cần thiết phụ thuộc trước hết vào số lượng đầu ra HDMI mà hệ thống yêu cầu.

DS-C66S-04HO cung cấp 4 cổng HDMI trên một bo mạch. Vì vậy, kỹ thuật viên có thể bắt đầu bằng việc xác định tổng số màn hình hoặc đường tín hiệu HDMI đầu ra, sau đó đối chiếu với số lượng cổng của từng board.

Tuy nhiên, số lượng màn hình không phải yếu tố duy nhất. Quá trình thiết kế còn cần xem xét:

• Cấu trúc Video Wall.
• Độ phân giải từng màn hình.
• Số layer cần hiển thị.
• Chassis đang sử dụng.
• Số khe đầu ra còn trống.
• Nhu cầu sử dụng âm thanh HDMI.
• Khả năng mở rộng trong tương lai.

Việc tính cấu hình đầy đủ trước khi mua giúp hạn chế tình trạng thiếu cổng hoặc phải thay đổi chassis sau khi hệ thống đã được triển khai.

Lưu ý khi lắp đặt DS-C66S-04HO

Trước khi lắp đặt DS-C66S-04HO Hikvision, nên kiểm tra toàn bộ đường tín hiệu từ controller tới thiết bị hiển thị.

• Kiểm tra chassis và khe đầu ra tương thích.
• Xác định số lượng cổng HDMI cần sử dụng.
• Kiểm tra độ phân giải đầu vào mà màn hình hỗ trợ.
• Xác định tốc độ làm tươi phù hợp.
• Kiểm tra nhu cầu truyền âm thanh qua HDMI.
• Kiểm tra chiều dài và chất lượng cáp HDMI.
• Xác định số lớp nội dung cần hiển thị.
• Nếu sử dụng chế độ tải LED, cần tính chính xác tổng số pixel trên từng cổng.
• Kiểm tra khả năng tương thích của thiết bị hiển thị và các thành phần còn lại.

Với những dự án Video Wall có quy mô lớn, khảo sát trước khi thi công giúp lựa chọn đúng số board, số cổng và cấu trúc tín hiệu, từ đó hạn chế phát sinh trong quá trình triển khai.

Vì sao nên khảo sát hệ thống trước khi mua DS-C66S-04HO?

Mặc dù DS-C66S-04HO cung cấp 4 cổng HDMI, lựa chọn số lượng board chỉ dựa trên số cổng chưa đủ để đảm bảo cấu hình Video Wall phù hợp.

Kỹ thuật viên còn cần xác định độ phân giải của từng màn hình, số lượng layer, yêu cầu audio, cấu trúc chassis và số khe đầu ra đang có. Nếu sử dụng khả năng tải LED, tổng số pixel trên từng cổng cũng cần được tính toán chính xác.

Việc khảo sát đầy đủ trước khi mua giúp doanh nghiệp xây dựng cấu hình đúng nhu cầu, tránh thiếu tài nguyên đầu ra hoặc đầu tư nhiều hơn mức cần thiết.
